модель 2017 года
- Модель CTX700
- Код модели CTX700D A

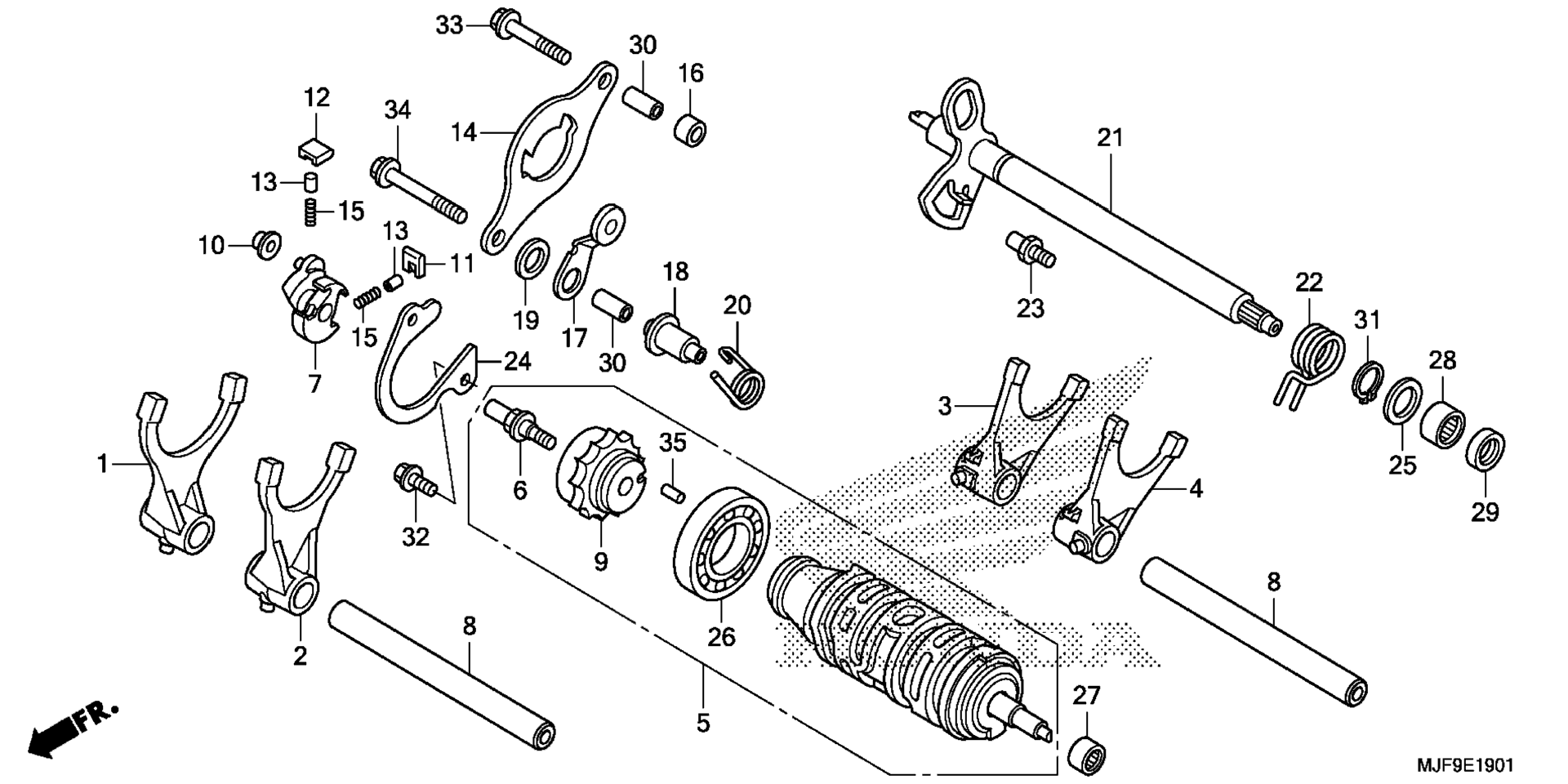

Схема переключение передач барабан (2) для CTX700D A
Схема
Детали
Номер
Наименование детали
Цена
1
FORK, R. GEARSHIFT (MAIN) art. 24211-MGS-D20
По запросу
2
FORK, L. GEARSHIFT (MAIN) art. 24212-MGS-D20
По запросу
3
FORK, R. GEARSHIFT (COUNTER) art. 24213-MGS-D20
По запросу
4
FORK, L. GEARSHIFT (COUNTER) art. 24214-MGS-D20
По запросу
5
DRUM ASSY., GEARSHIFT art. 24310-MGS-D22
По запросу
6
PIN, SHIFTER art. 24315-HL4-000
По запросу
7
SHIFTER, DRUM art. 24321-KT8-030
По запросу
8
SHAFT, GEARSHIFT FORK art. 24321-MAS-000
По запросу
9
CENTER, SHIFT DRUM art. 24322-MGE-D01
По запросу
10
COLLAR, SHIFTER art. 24322-MM4-000
По запросу
11
PAWL A, RATCHET art. 24324-KA3-711
По запросу
12
PAWL B, RATCHET art. 24325-KA3-711
По запросу
13
PLUNGER, PAWL art. 24326-KBH-901
По запросу
14
PLATE, CHANGE GUIDE art. 24328-MGS-D20
По запросу
15
SPRING, PAWL PLUNGER art. 24329-KA3-740
По запросу
16
COLLAR, GUIDE PLATE DISTANCE art. 24329-MGS-D20
По запросу
17
STOPPER, DRUM art. 24430-MGE-000
По запросу
18
COLLAR, SHIFT DRUM STOPPER PLATE art. 24434-MGS-D20
По запросу
19
COLLAR, DRUM STOPPER SIDE art. 24435-MGE-000
По запросу
20
SPRING, SHIFT DRUM STOPPER art. 24435-MGS-D20
По запросу
21
SPINDLE, GEARSHIFT art. 24610-MGS-D20
По запросу
22
SPRING, GEARSHIFT RETURN art. 24651-MGS-D20
По запросу
23
PIN, GEARSHIFT RETURN SPRING art. 24652-HA0-000
По запросу
24
PLATE, SHIFT DRUM BEARING SETTING art. 24655-MGS-D30
По запросу
25
WASHER (14MM) art. 90433-KE1-000
По запросу
26
BEARING, RADIAL BALL (25X47X8) art. 91007-MGS-D21
По запросу
29
OIL SEAL (14X22X5) art. 91203-KK3-830
По запросу
30
PIN, DOWEL (8X20) art. 94301-08200
По запросу
31
CIRCLIP, OUTER (14MM) art. 94510-14000
По запросу
32
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
33
BOLT, FLANGE (6X35) art. 95701-06035-00
По запросу
34
BOLT, FLANGE (6X55) art. 95701-06055-00
По запросу
35
ROLLER (4X8) art. 96220-40080
По запросу
