модель 2017 года
- Модель CTX700
- Код модели CTX700D A

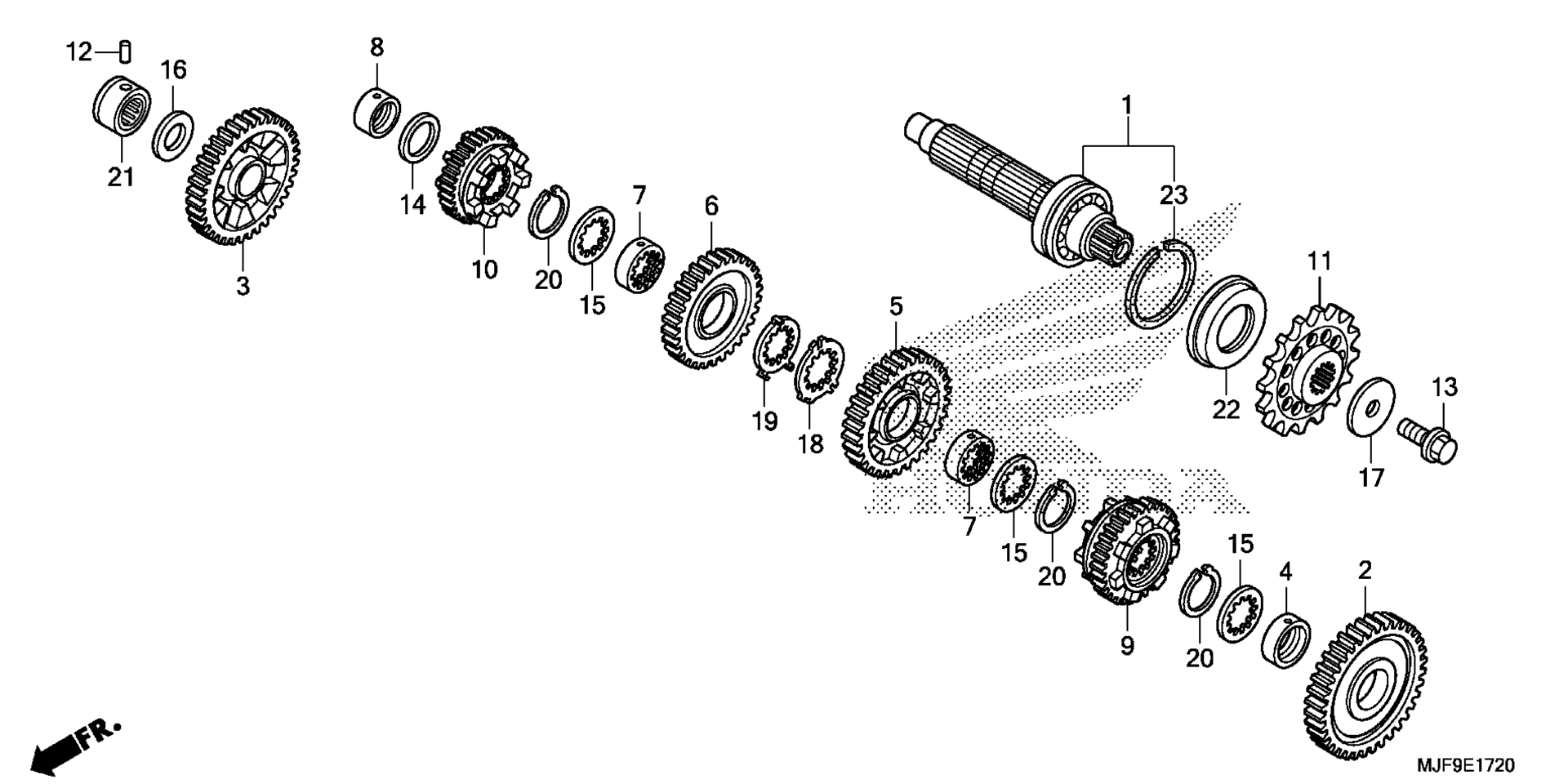

Схема трансмиссии (COUNTERSHAFT) для CTX700D A
Схема
Детали
Номер
Наименование детали
Цена
1
COUNTERSHAFT art. 23220-MKA-D50
По запросу
2
GEAR, COUNTERSHAFT FIRST (40T) art. 23421-MGS-D20
По запросу
3
GEAR, COUNTERSHAFT SECOND (40T) art. 23441-MGS-D20
По запросу
4
COLLAR (28MM) art. 23442-ML7-000
По запросу
5
GEAR, COUNTERSHAFT THIRD (32T) art. 23461-MGS-D20
По запросу
6
GEAR, COUNTERSHAFT FOURTH (30T) art. 23481-MGS-D20
По запросу
7
COLLAR, SPLINE (28X31X9) art. 23482-MV9-670
По запросу
8
COLLAR (22X13) art. 23495-KY1-000
По запросу
9
GEAR, COUNTERSHAFT FIFTH (31T) art. 23501-MGS-D20
По запросу
10
GEAR, COUNTERSHAFT SIXTH (31T) art. 23521-MGS-D20
По запросу
11
SPROCKET, DRIVE (16T) art. 23801-MGS-D30
По запросу
12
PIN, GEARSHIFT FORK GUIDE art. 24261-283-000
По запросу
13
BOLT, SPECIAL (10MM) art. 90037-422-003
По запросу
14
WASHER, THRUST (22X30X1) art. 90452-KZ4-000
По запросу
15
WASHER, SPLINE (28X34X1.5) art. 90452-MR7-000
По запросу
16
Шайба 20мм Honda art. 90458-292-000
По запросу
17
WASHER (10.2MM) art. 90459-438-000
По запросу
18
WASHER, SPLINE (28MM) art. 90463-MR7-000
По запросу
19
WASHER, LOCK (28MM) art. 90464-MR7-000
По запросу
20
CIRCLIP (28MM) art. 90603-MN4-000
По запросу
21
BEARING, NEEDLE (20MM) (NTN) art. 91022-MJE-DB1
По запросу
22
OIL SEAL (34X62X8) art. 91207-KT8-003
По запросу
23
RING, SNAP (62MM) art. 94560-62200
По запросу
