модель 2017 года
- Модель CTX700
- Код модели CTX700D A

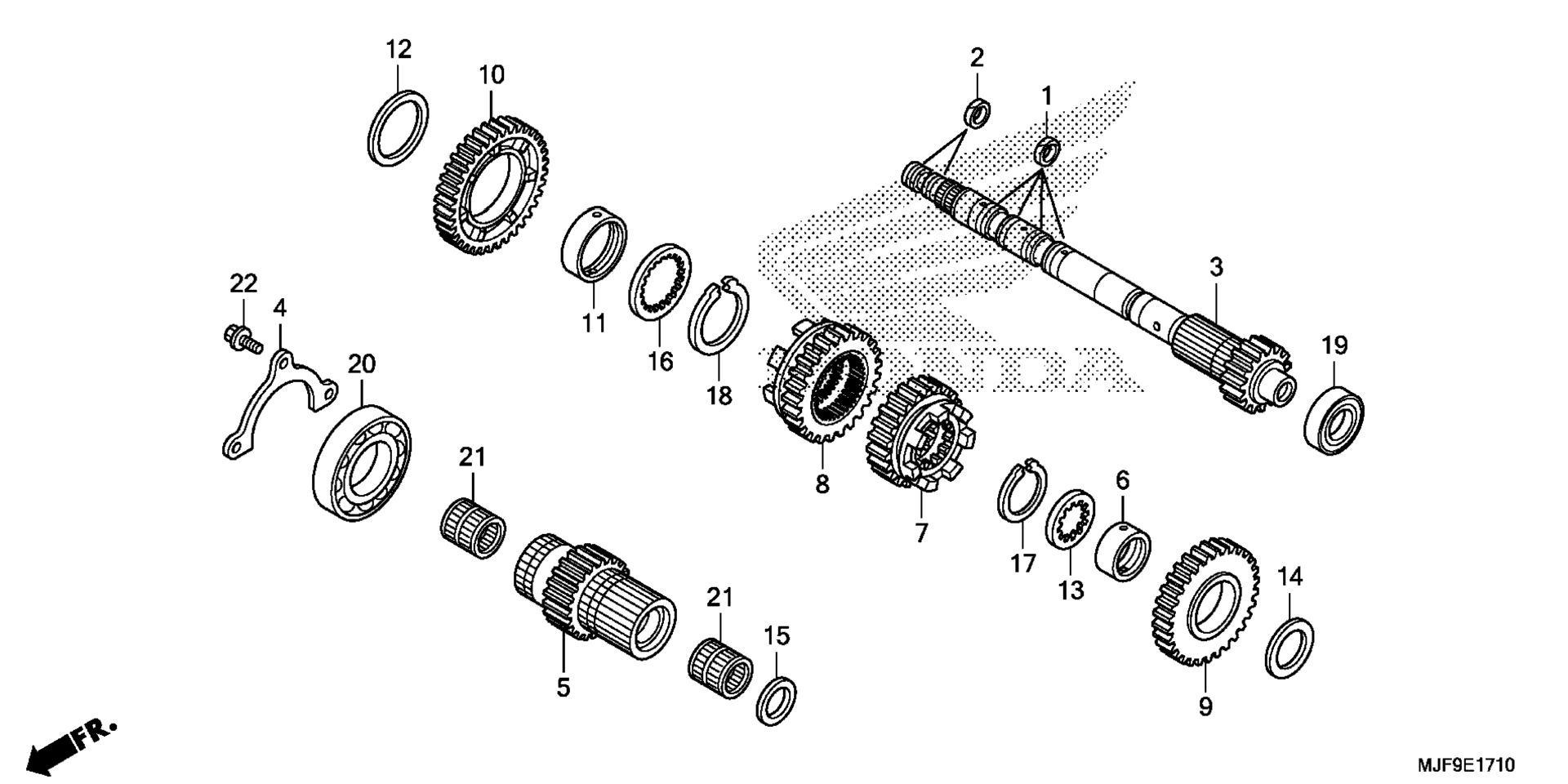

Схема трансмиссии (MAINSHAFT) для CTX700D A
Схема
Детали
Номер
Наименование детали
Цена
1
RING, SEALING (26MM) art. 22814-PFL-003
По запросу
2
Кольцо резиновое 21.2 мм Honda art. 22814-RGC-003
от 1 596 ₽
3
MAINSHAFT (INNER) (15T) art. 23210-MGS-D20
По запросу
4
PLATE, MAINSHAFT BEARING SETTING art. 23212-MGS-D30
По запросу
5
MAINSHAFT (OUTER) (21T) art. 23231-MGS-D20
По запросу
6
COLLAR (30X11.2) art. 23442-MS2-610
По запросу
7
GEAR, MAINSHAFT THIRD (22T) art. 23451-MGS-D20
По запросу
8
GEAR, MAINSHAFT FOURTH (25T) art. 23471-MGS-D20
По запросу
9
GEAR, MAINSHAFT FIFTH (30T) art. 23491-MGS-D20
По запросу
10
GEAR, MAINSHAFT SIXTH (37T) art. 23511-MGS-D20
По запросу
11
COLLAR (40X43X10) art. 23512-MGS-D20
По запросу
12
WASHER (40.2X51X1) art. 90411-MGE-D00
По запросу
13
WASHER, SPLINE (30X36X1.5) art. 90452-MAT-000
По запросу
14
WASHER, THRUST (30.5MM) art. 90458-MAT-E00
По запросу
15
WASHER (26X34X2) art. 90463-MGS-D20
По запросу
16
WASHER, SPLINE (40MM) art. 90493-MGE-D00
По запросу
17
CIRCLIP (30MM) art. 90604-MM5-000
По запросу
18
CIRCLIP (40MM) art. 90605-MGE-D00
По запросу
19
BEARING, RADIAL BALL (6204U) art. 91006-MGS-D31
По запросу
20
BEARING, RADIAL BALL (6008) art. 91023-MGS-D21
По запросу
21
BEARING, NEEDLE (26X31X24) (NTN) art. 91102-KR0-003
По запросу
22
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
