модель 2017 года
- Модель GROM 125
- Код модели GROM125 AC

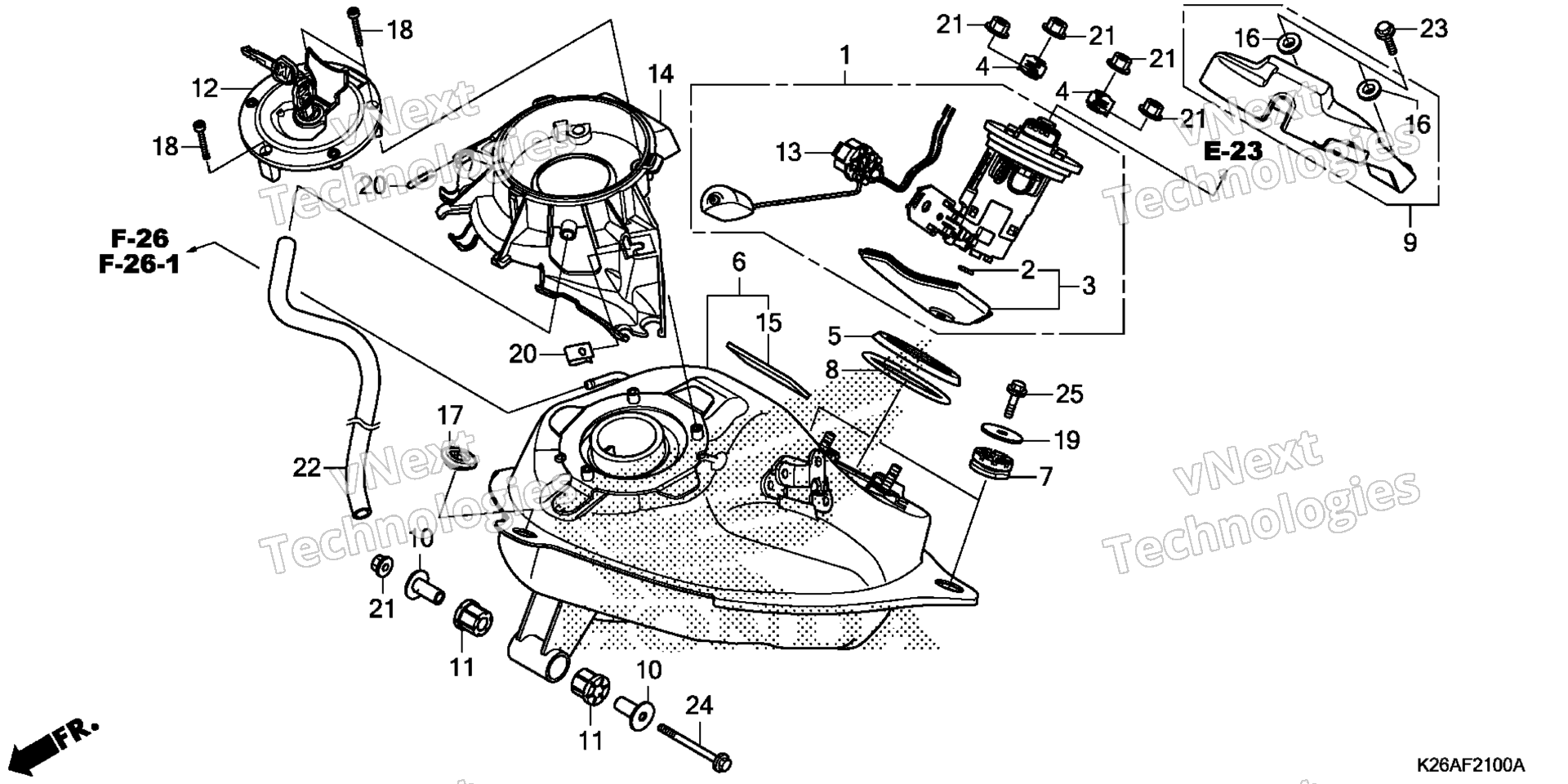

Схема топливного бака для GROM125 AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL art. 16700-K26-B01
По запросу
2
O-RING (P7) art. 16706-KVB-S51
По запросу
3
FILTER SET art. 16707-KZV-T01
По запросу
4
RETAINER, FUEL PUMP art. 17517-GGL-J00
По запросу
5
DUST SEAL (OHTUKA POLY-TECH) art. 17518-GHB-601
По запросу
6
TANK SET, FUEL art. 17520-K26-B01
По запросу
7
RUBBER, TANK art. 17531-K26-B00
По запросу
8
O-RING, FUEL PUMP (ARAI) art. 17572-GHB-601
По запросу
9
COVER, FUEL PUMP art. 17575-K26-B00
По запросу
10
COLLAR, FUEL TANK art. 17614-K26-900
По запросу
11
CUSHION, RR. FUEL TANK PIVOT art. 17615-K26-900
По запросу
12
CAP, FUEL FILLER art. 17620-K26-B02
По запросу
13
FUEL UNIT art. 37800-K26-B01
По запросу
14
COVER, TANK CAP art. 64460-K26-B00
По запросу
15
RUBBER, PROTECTOR art. 81257-K26-B00
По запросу
16
COLLAR, FR. FENDER art. 81312-KPH-900
По запросу
17
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
18
BOLT, SOCKET (4X25) (SUS) art. 90120-MJE-D00
По запросу
19
WASHER, TANK SETTING art. 90136-428-870
По запросу
20
NUT, SPRING (4MM) art. 90302-KWW-A00
По запросу
21
NUT, FLANGE (6MM) art. 94050-06000
По запросу
22
BULK HOSE, VACUUM (8X1000) (8X350) art. 95005-80001-20M
По запросу
23
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
24
BOLT, FLANGE (6X60) art. 95701-06060-00
По запросу
25
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
