модель 2017 года
- Модель GROM 125
- Код модели GROM125 AC

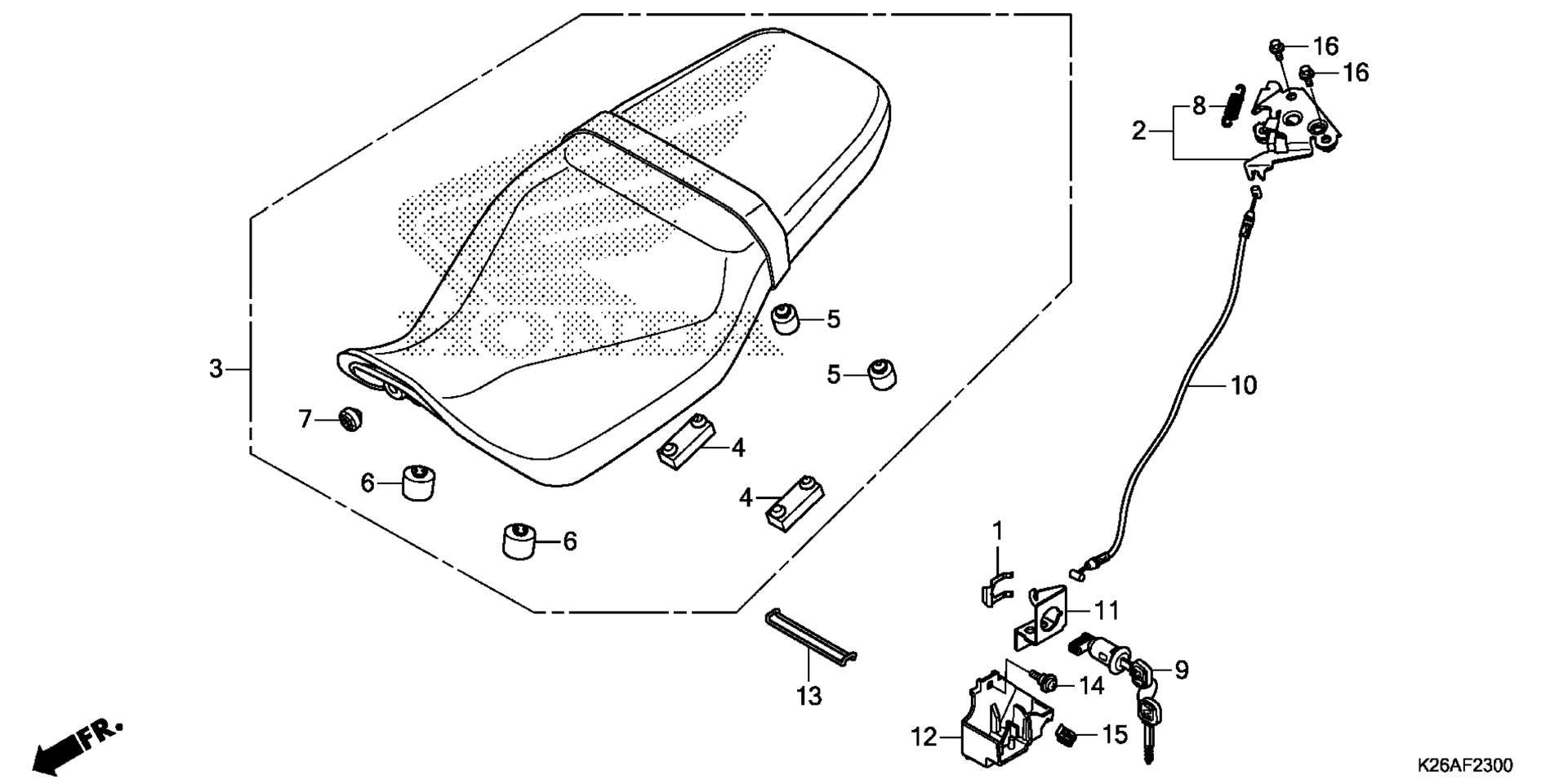

Схема сиденья для GROM125 AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPRING, LOCK KEY SETTING art. 75581-673-000
По запросу
2
BRACKET, SEAT LOCK art. 77160-K26-B00
По запросу
3
SEAT ASSY., DOUBLE (TYPE1) art. 77200-K26-B00ZA
По запросу
4
RUBBER, SEAT SETTING art. 77205-MFE-670
По запросу
5
RUBBER, SEAT CUSHION art. 77206-KPK-900
По запросу
6
RUBBER, SEAT CUSHION art. 77206-KPP-T00
По запросу
7
RUBBER C, SEAT SETTING art. 77215-KW7-900
По запросу
8
SPRING, SEAT LOCK art. 77234-KRJ-900
По запросу
9
KEY, SEAT LOCK art. 77239-KVB-900
По запросу
10
CABLE, SEAT LOCK art. 77240-K26-B00
По запросу
11
STAY, SEAT LOCK CABLE art. 77582-K26-900
По запросу
12
COVER, SEAT LOCK art. 83556-K26-B00
По запросу
13
BAND, TOOL art. 89012-KZL-930
По запросу
14
SCREW, PAN (5X13) art. 90117-KVG-A20
По запросу
15
NUT, CLIP (5MM) art. 90677-KAN-T00
По запросу
16
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
