модель 2017 года
- Модель GROM 125
- Код модели GROM125 AC

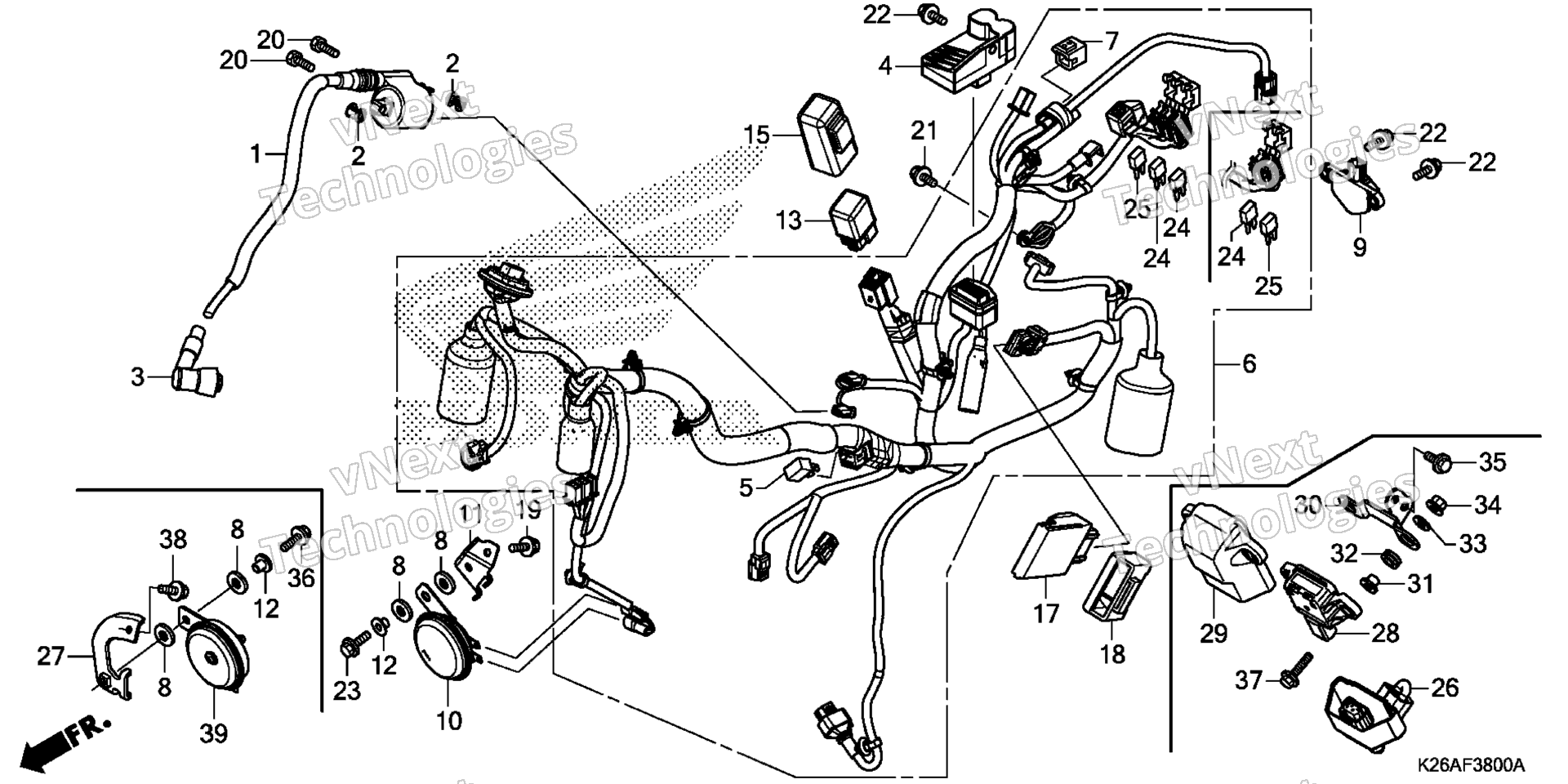

Схема жгута проводов для GROM125 AC
Схема
Детали
Номер
Наименование детали
Цена
1
COIL, IGNITION art. 30510-K26-B01
По запросу
2
SPACER, IGNITION COIL art. 30520-GFM-900
По запросу
3
CAP ASSY., NOISE SUPPRESSOR (NGK) art. 30700-KYZ-901
По запросу
4
RECTIFIER, REGULATOR (SHINDENGEN) art. 31600-K26-B11
По запросу
5
RECTIFIER ASSY., SILICON (SHINDENGEN) art. 31700-124-008
По запросу
6
WIRE HARNESS art. 32100-K26-B10
По запросу
7
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
8
RUBBER, TAILLIGHT BRACKET art. 33714-KL3-620
По запросу
9
SENSOR ASSY., BANK ANGLE art. 35160-MGS-D31
По запросу
10
HORN (HIGH) art. 38110-KWW-A41
По запросу
11
STAY, HORN art. 38111-K26-900
По запросу
12
COLLAR, HORN SETTING art. 38117-KYZ-T00
По запросу
13
RELAY, STARTER art. 38501-GFM-901
По запросу
15
SUSPENSION, STARTER RELAY art. 38506-KYK-910
По запросу
17
PGM-FI UNIT art. 38770-K26-B13
По запросу
18
SUSPENSION, ENGINE CONTROL UNIT art. 38771-KZL-930
По запросу
19
BOLT, FLANGE (6X10) art. 90105-K26-B00
По запросу
20
BOLT, HEX. (6X20) art. 92101-06020-4J
По запросу
21
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
22
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
23
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
24
FUSE, MINI (10A) art. 98200-41000
По запросу
25
FUSE, MINI (15A) art. 98200-41500
По запросу
