модель 2021 года
- Модель CMX500
- Код модели CMX500 A

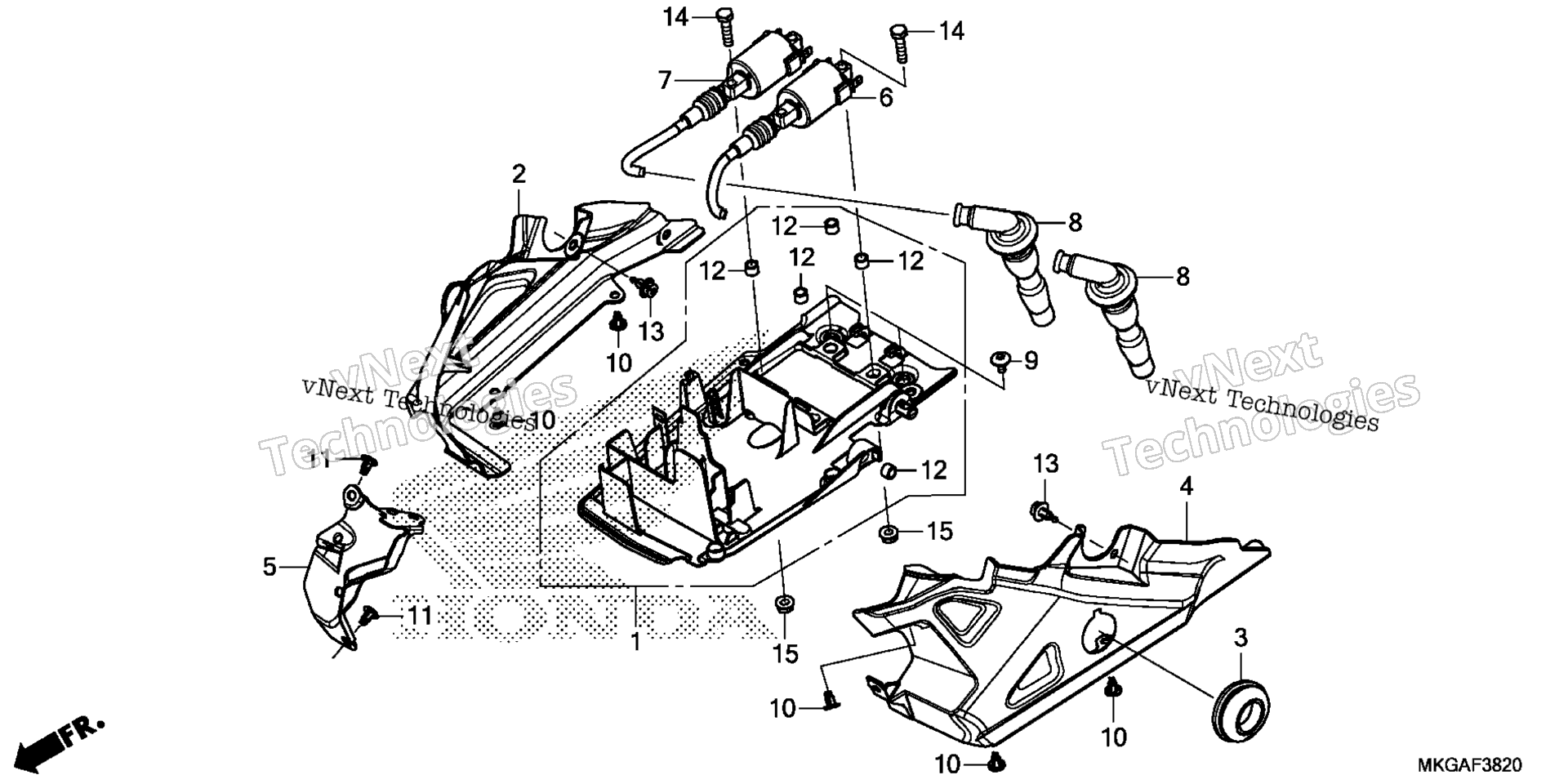

Схема системы зажигания COIL для CMX500 A
Схема
Детали
Номер
Наименование детали
Цена
1
TRAY, IGNITION COIL art. 19125-MKG-A30
По запросу
2
COVER, R. IGNITION COIL TRAY art. 19130-K87-A30
По запросу
3
COVER, KEY art. 19131-K87-A00
По запросу
4
COVER, L. IGNITION COIL TRAY art. 19135-K87-A30
По запросу
5
COVER, CENTER IGNITION TRAY art. 19140-K87-A30
По запросу
6
COIL, IGNITION (#1) art. 30510-MKG-A31
По запросу
7
COIL, IGNITION (#2) art. 30520-MKG-A31
По запросу
8
CAP ASSY., NOISE SUPPRESSOR art. 30700-K87-A01
По запросу
9
SCREW, SPECIAL (5X11) art. 90114-KPH-700
По запросу
10
RIVET, PUSH (6MM) art. 90116-K0A-E11
По запросу
11
CLIP, BUMPER SEAL art. 90116-SP0-003
По запросу
12
COLLAR, IGNITION COIL TRAY art. 90504-K87-A30
По запросу
13
CLIP, BODY art. 90683-MBW-003
По запросу
14
BOLT, HEX. (6X25) art. 92101-06025-0A
По запросу
15
NUT, FLANGE (6MM) art. 94050-06080
По запросу
