модель 2021 года
- Модель CMX500
- Код модели CMX500 A

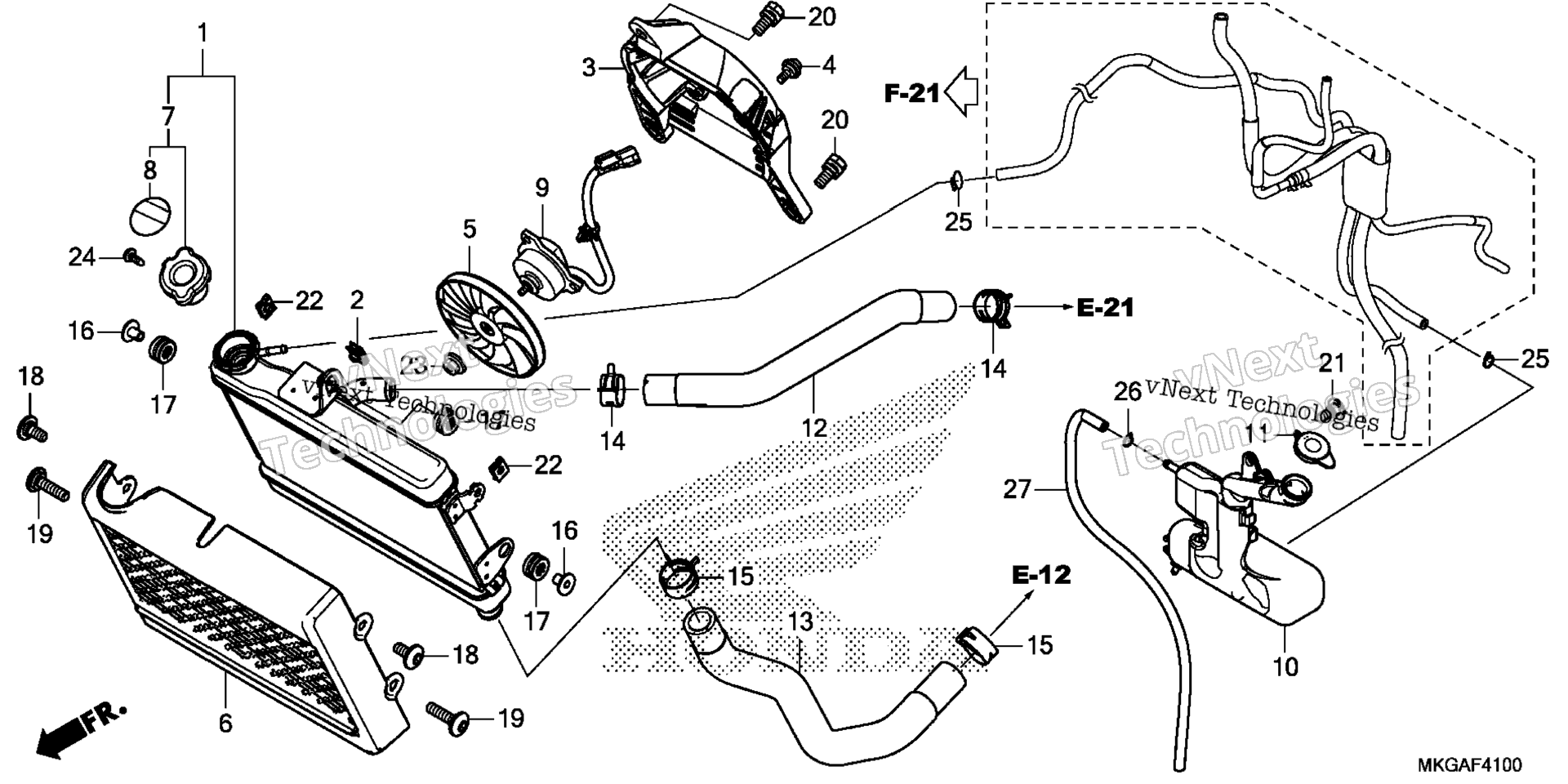

Схема радиатора для CMX500 A
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR (TOYO) art. 19010-MKG-A31
По запросу
2
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
3
SHROUD art. 19015-K87-A01
По запросу
4
SCREW, PAN (4X8.5) art. 19016-KEA-003
По запросу
5
FAN, COOLING art. 19020-KVZ-631
По запросу
6
GRILLE, RADIATOR art. 19032-K87-A31
По запросу
7
CAP, RADIATOR (TOYO) art. 19037-KZZ-D11
По запросу
8
LABEL, RADIATOR CAP art. 19046-PAA-A00
По запросу
9
MOTOR ASSY., FAN art. 19080-K87-A01
По запросу
10
TANK, RADIATOR RESERVE art. 19101-K87-A00
По запросу
11
CAP, RESERVE TANK art. 19109-KBP-900
По запросу
12
HOSE, RADIATOR (UPPER) art. 19501-MKG-A00
По запросу
13
HOSE, RADIATOR (LOWER) art. 19502-MKG-A00
По запросу
14
CLIP, WATER HOSE (D27) art. 19531-MJW-J00
По запросу
15
CLIP, WATER HOSE (D30) art. 19533-MJW-J00
По запросу
16
COLLAR, RADIATOR MOUNTING art. 61102-KTY-D30
По запросу
17
RUBBER, HEADLIGHT CASE MOUNTING art. 61304-415-000
По запросу
18
SCREW, SPECIAL (6X14) art. 90111-K87-A00
По запросу
19
SCREW, SPECIAL (6X25) art. 90112-K87-A00
По запросу
20
BOLT-WASHER (6X16) art. 90120-KCR-003
По запросу
21
SCREW, PAN (5X14) art. 90134-KPP-T00
По запросу
22
NUT, CLIP (6MM) art. 90303-MGZ-J40
По запросу
23
NUT, FLANGE (3MM) art. 90315-MFL-003
По запросу
24
SCREW, TAPPING (3X6) art. 93901-22020
По запросу
25
CLIP, TUBE (B10) art. 95002-02100
По запросу
26
CLIP, TUBE (C9) art. 95002-50000
По запросу
27
BULK HOSE, VACUUM (5X3000) (5X410) art. 95005-50003-30M
По запросу
