модель 2021 года
- Модель CMX500
- Код модели CMX500 A

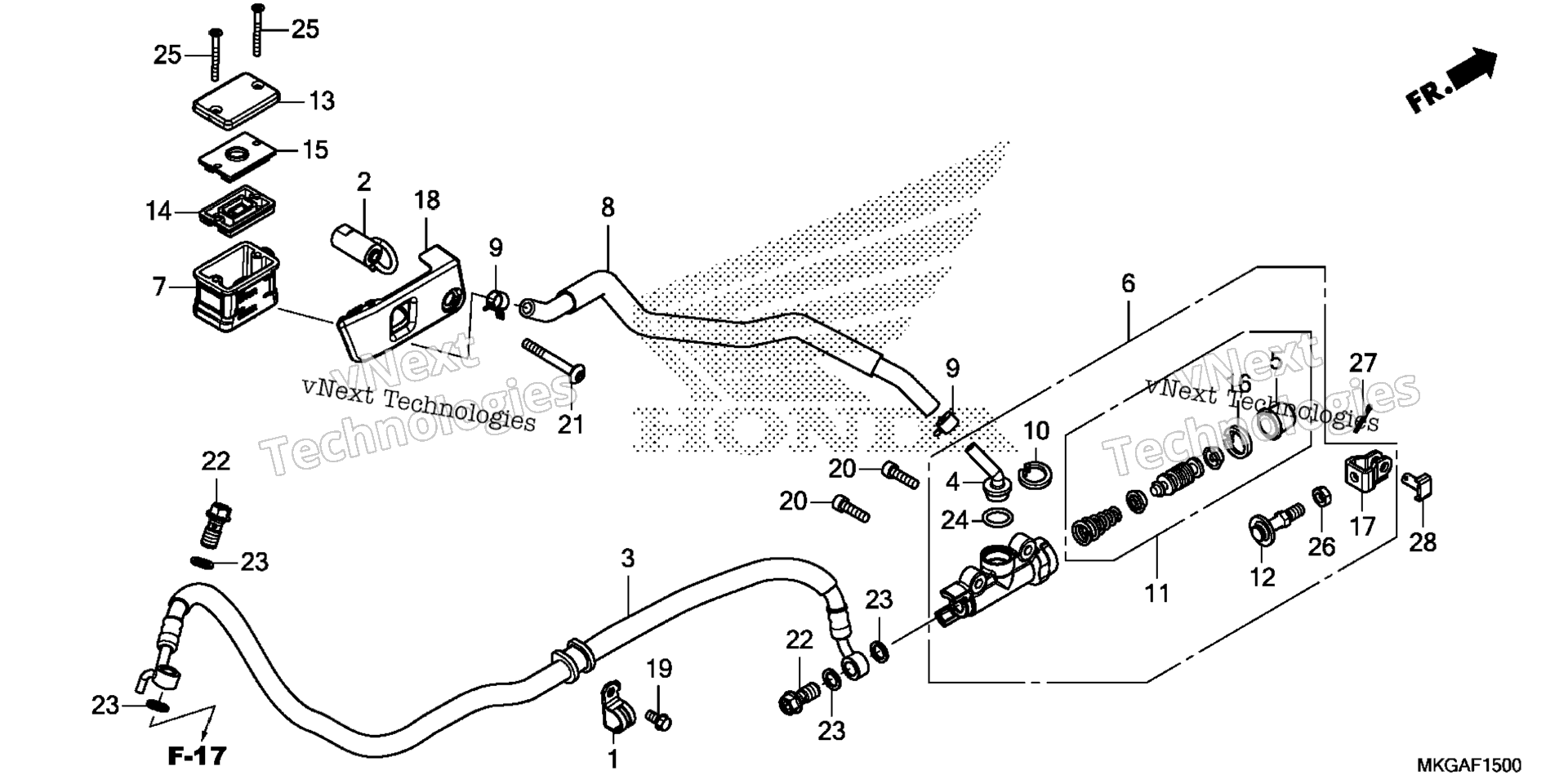

Схема заднего главного цилиндра тормоза (1) для CMX500 A
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP, BRAKE HOSE art. 43155-K87-A00
По запросу
2
COLLAR, OIL CUP art. 43156-K87-A00
По запросу
3
HOSE, RR. BRAKE art. 43314-K87-A01
По запросу
4
CONNECTOR art. 43503-KCY-671
По запросу
5
BOOT art. 43504-MB2-006
По запросу
6
MASTER CYLINDER SUB-ASSY., RR. (NISSIN) art. 43510-K87-A01
По запросу
7
CUP, OIL art. 43511-KV3-831
По запросу
8
HOSE, RR. MASTER CYLINDER art. 43512-K87-A01
По запросу
9
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
10
CIRCLIP, RR. MASTER CYLINDER art. 43517-KS6-701
По запросу
11
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MJ6-315
По запросу
12
ROD, PUSH art. 43530-KZZ-901
По запросу
13
CAP, MASTER CYLINDER art. 45513-HR0-305
По запросу
14
DIAPHRAGM art. 45520-MG7-006
По запросу
15
PLATE, DIAPHRAGM art. 45521-HA2-006
По запросу
16
CIRCLIP art. 46182-MEL-D21
По запросу
17
JOINT, BRAKE ROD art. 46504-KV6-702
По запросу
18
COVER, OIL CUP art. 50328-K87-A00
По запросу
19
BOLT, FLANGE (6X12) art. 90013-GHB-610
По запросу
20
BOLT, SOCKET (6X22) art. 90111-GHB-660
По запросу
21
BOLT, SOCKET SPECIAL (6X50) art. 90113-K87-A00
По запросу
22
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
23
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
24
O-RING (14.8X2.4) art. 91212-422-006
По запросу
25
SCREW, FLAT (4X40) art. 93600-04040-1G
По запросу
26
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
27
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
28
PIN D, JOINT art. 95015-54000
По запросу
