модель 2021 года
- Модель CMX500
- Код модели CMX500 AC

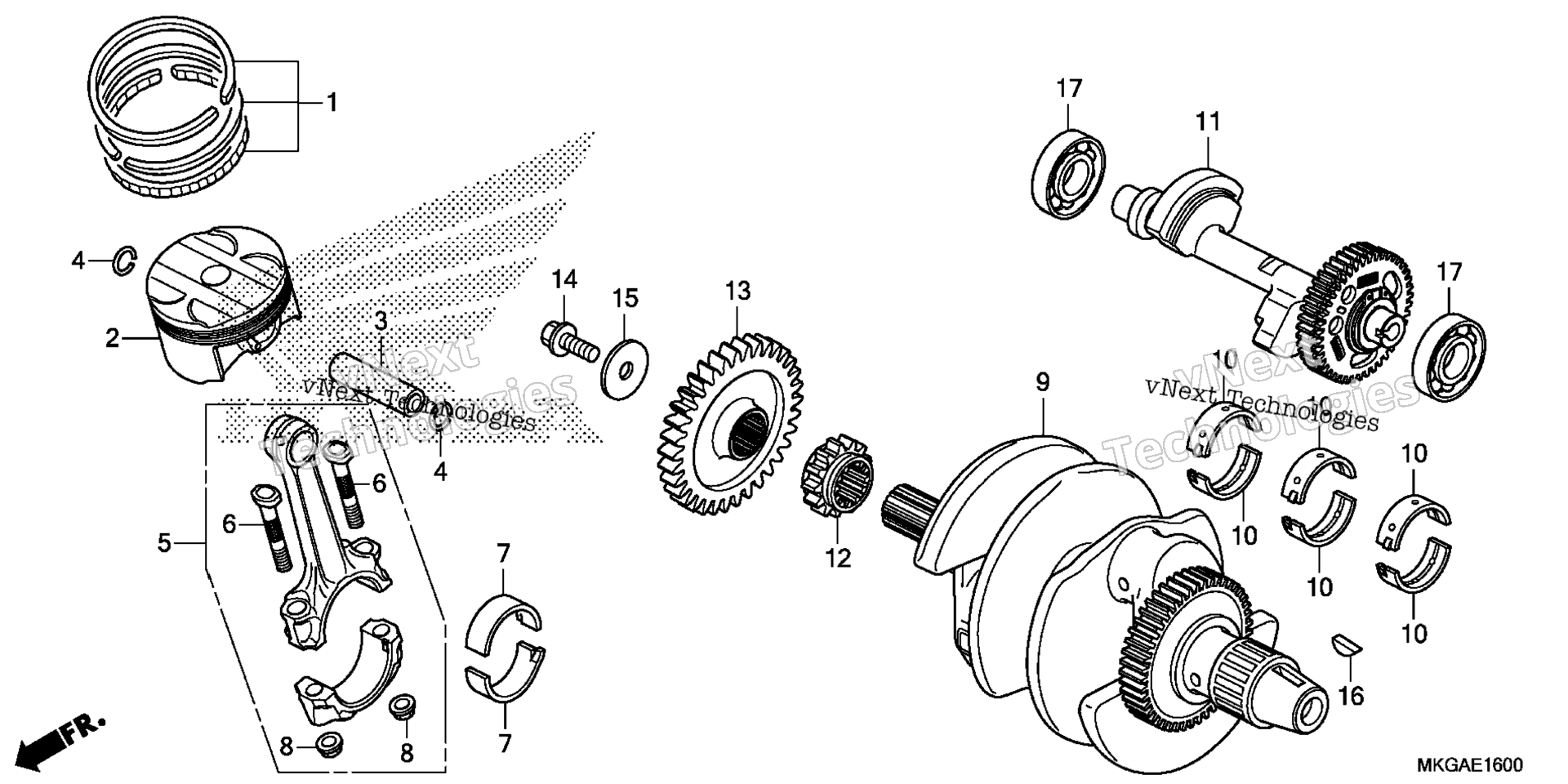

Схема коленчатого вала / PISTON для CMX500 AC
Схема
Детали
Номер
Наименование детали
Цена
1
RING SET, PISTON (STD) art. 13011-MEE-305
По запросу
2
PISTON (STD) art. 13101-MGZ-D00
По запросу
3
PIN, PISTON art. 13111-MFG-D00
По запросу
4
CLIP, PISTON PIN (16MM) art. 13115-MGZ-J00
По запросу
5
ROD ASSY., CONNECTING art. 13210-MGZ-D00
По запросу
6
BOLT, CONNECTING ROD art. 13213-ML7-020
По запросу
7
BEARING E, CONNECTING ROD (YELLOW) art. 13218-MGZ-J01
По запросу
7
BEARING D, CONNECTING ROD (GREEN) art. 13217-MGZ-J01
По запросу
7
BEARING C, CONNECTING ROD (BROWN) art. 13216-MGZ-J01
По запросу
7
BEARING B, CONNECTING ROD (BLACK) art. 13215-MGZ-J01
По запросу
7
BEARING A, CONNECTING ROD (BLUE) art. 13214-MGZ-J01
По запросу
8
NUT, CONNECTING ROD art. 13215-ML7-000
По запросу
9
CRANKSHAFT art. 13300-MGZ-D01
По запросу
10
BEARING E, CRANKSHAFT (PINK) art. 13317-MW0-003
По запросу
10
BEARING D, CRANKSHAFT (YELLOW) art. 13316-MW0-003
По запросу
10
BEARING C, CRANKSHAFT (GREEN) art. 13315-MW0-003
По запросу
10
BEARING B, CRANKSHAFT (BROWN) art. 13314-MW0-003
По запросу
10
BEARING A, CRANKSHAFT (BLACK) art. 13313-MW0-003
По запросу
11
SHAFT, BALANCER (40T) art. 13420-MKG-A00
По запросу
12
SPROCKET, TIMING (17T) art. 14311-MGZ-J00
По запросу
13
GEAR, PRIMARY DRIVE (34T) art. 23113-MKG-A00
По запросу
14
BOLT, SPECIAL (10X25) art. 90013-MGZ-J00
По запросу
15
WASHER (10.5X40) art. 90405-MGZ-J00
По запросу
16
KEY, WOODRUFF (25X18) art. 90742-KYJ-900
По запросу
17
BEARING, SPECIAL RADIAL BALL (6204) art. 91001-MGZ-J00
По запросу
