модель 2021 года
- Модель CMX500
- Код модели CMX500 AC

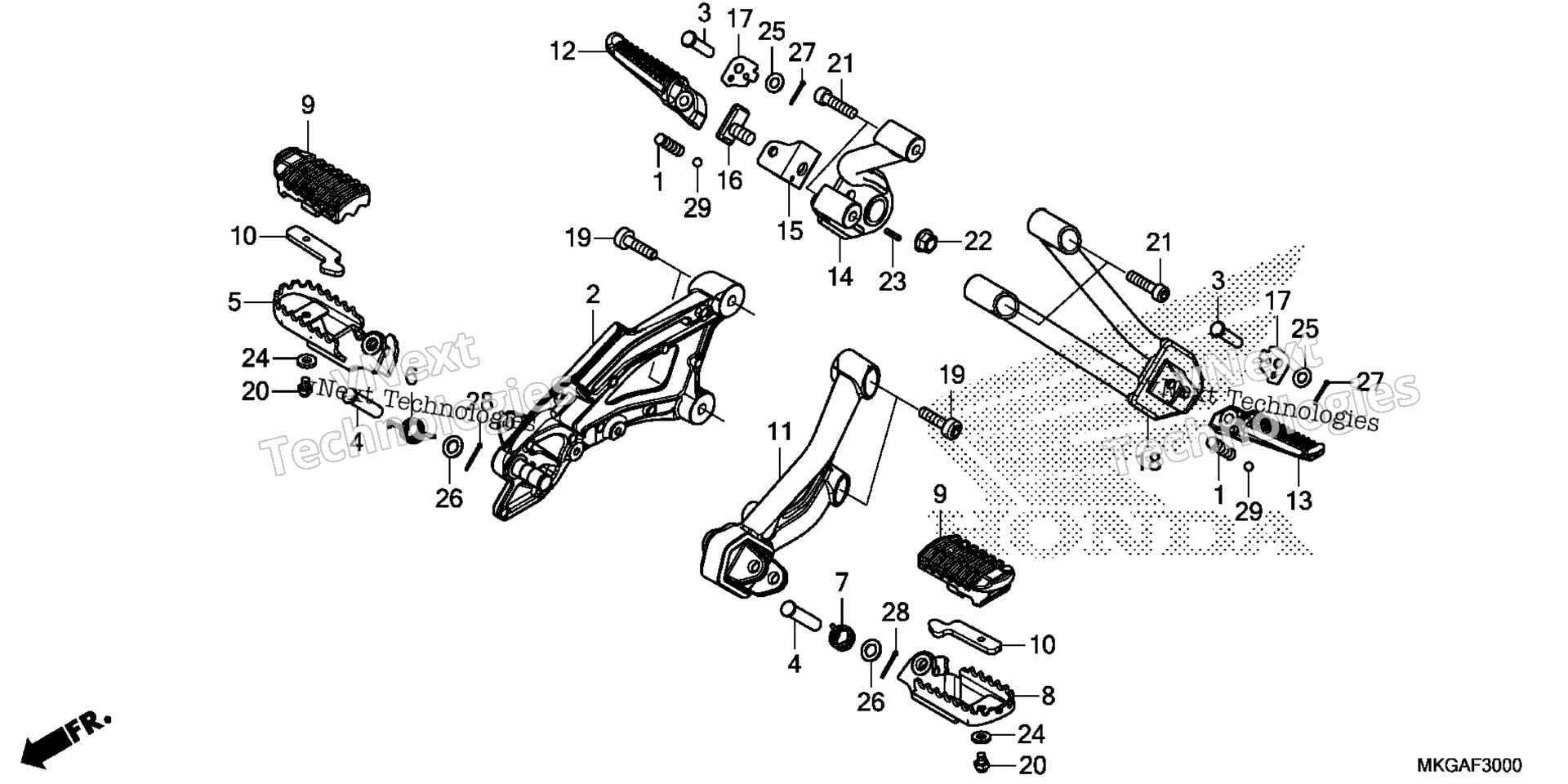

Схема подножка для CMX500 AC
Схема
Детали
Номер
Наименование детали
Цена
2
HOLDER, R. STEP art. 50600-K87-A00
По запросу
4
PIN, STEP JOINT art. 50603-K87-A00
По запросу
5
STEP, R. art. 50616-K87-A30
По запросу
6
SPRING, R. STEP RETURN art. 50617-K87-A00
По запросу
7
SPRING, L. STEP RETURN art. 50618-K87-A00
По запросу
8
STEP, L. art. 50642-K87-A30
По запросу
9
RUBBER, STEP art. 50661-K87-A00
По запросу
10
PLATE, STEP RUBBER SETTING art. 50662-K87-A00
По запросу
11
HOLDER, L. STEP art. 50700-K87-A00
По запросу
14
HOLDER, R. PILLION STEP art. 50715-K87-A00
По запросу
19
BOLT, SOCKET (8X32) art. 90116-K87-A00
По запросу
20
BOLT, CAP (6X8) art. 90118-K87-A00
По запросу
21
BOLT, SOCKET (8X32) art. 90155-K87-A00
По запросу
24
WASHER, PLAIN (6MM) art. 94101-06700
По запросу
26
Шайба 10 мм Honda art. 94102-10000
от 168 ₽
28
PIN, COTTER (2.0X22) art. 94201-29220
По запросу
28
Штифт стопорный 2.0X35 Honda art. 94201-20350
По запросу
28
PIN, SPLIT (2.0X22) art. 94201-20220
По запросу
