модель 2021 года
- Модель CMX500
- Код модели CMX500 AC

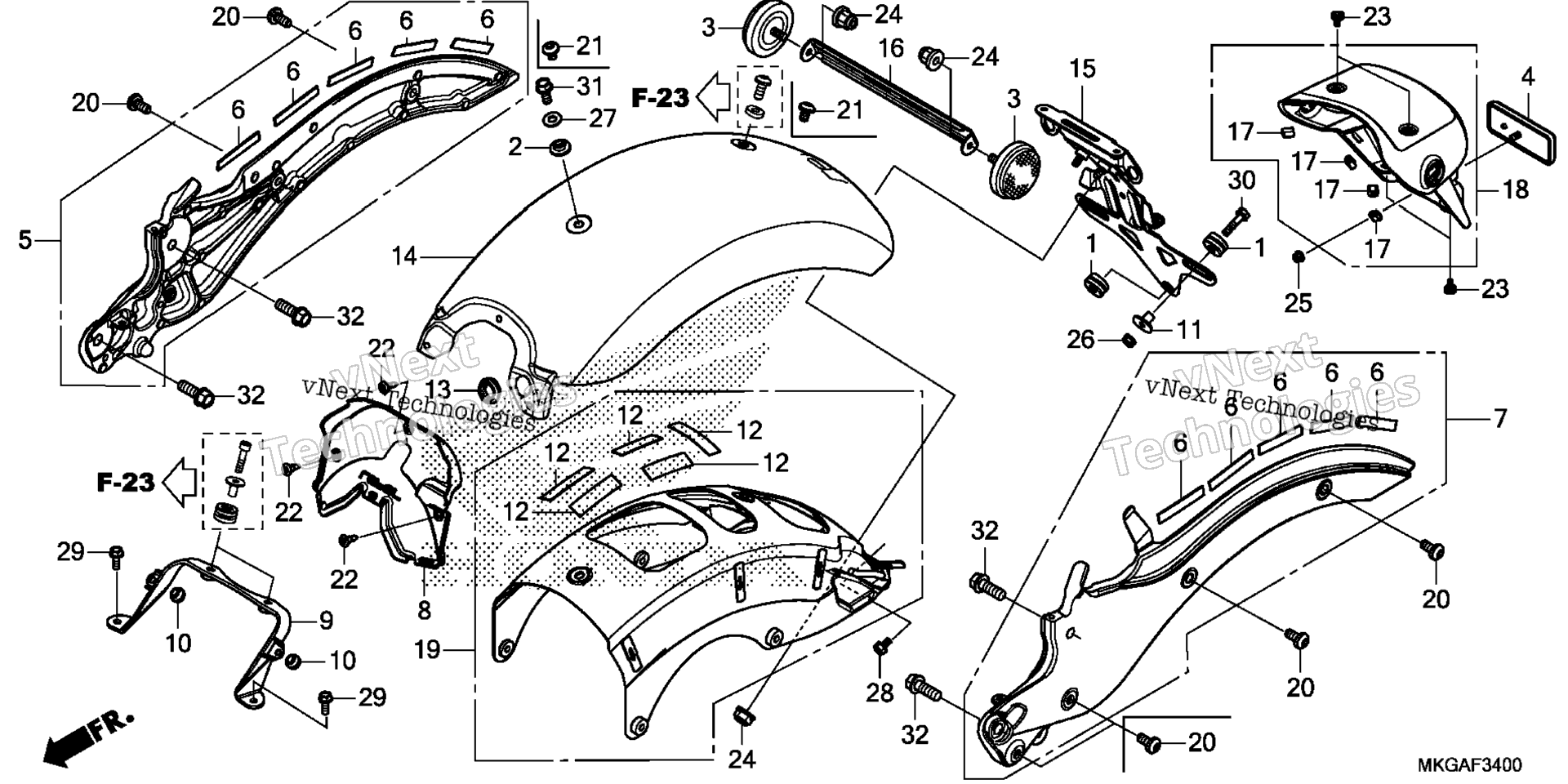

Схема заднего крыла для CMX500 AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, AIR CLEANER HOUSING MOUNTING art. 17245-107-010
По запросу
3
REFLECTOR, RR. REFLEX (RED) art. 33741-HB9-641
По запросу
4
REFLECTOR, REFLEX (FIEM) art. 33741-KPL-902
По запросу
5
FRAME ASSY., R. RR. *NH105* (MAT BLACK) art. 50240-K87-A00ZA
По запросу
6
RUBBER, RR. FRAME art. 50242-K87-A00
По запросу
7
FRAME ASSY., L. RR. *NH105* (MAT BLACK) art. 50245-K87-A00ZA
По запросу
8
BOX B, BATTERY art. 50327-K87-A30
По запросу
9
STAY, SEAT MOUNTING art. 50351-K87-A30
По запросу
10
RUBBER, LINK STOPPER art. 50352-GS6-000
По запросу
11
COLLAR, FR. FENDER (WHITE) art. 61104-428-010
По запросу
12
RUBBER, RR. FENDER art. 80102-K87-A00
По запросу
13
RUBBER, TAILLIGHT CODE art. 80103-K87-A00
По запросу
14
FENDER SET, RR. (TYPE1) (WL) art. 80110-MKG-T00ZB
По запросу
14
FENDER SET, RR. (TYPE3) (WL) art. 80110-K87-A00ZA
По запросу
15
STAY, RR. FENDER A art. 80115-K87-A30
По запросу
16
STAY, RR. SIDE REFLECTOR art. 80116-K87-A30
По запросу
17
RUBBER, PROTECTOR art. 80119-MGE-300
По запросу
18
FENDER ASSY. A, RR. art. 80120-K87-A30
По запросу
19
PLATE ASSY., RR. FRAME art. 80130-K87-A30
По запросу
20
BOLT, SOCKET SPECIAL (8X18) art. 90108-K87-A00
По запросу
21
BOLT, SOCKET SPECIAL (8X12) art. 90109-K87-A00
По запросу
22
CLIP, BUMPER SEAL art. 90116-SP0-003
По запросу
23
BOLT, SPECIAL (5X10) art. 90138-K87-A30
По запросу
24
NUT, U (6MM) (FUJI SEIMITSU) art. 90301-KGH-901
По запросу
25
NUT, U (5MM) art. 90301-KWN-901
По запросу
26
NUT, FLANGE (6MM) art. 94050-06000
По запросу
28
BOLT, FLANGE (6X10) art. 95701-06010-07
По запросу
29
BOLT, FLANGE (6X16) art. 95701-06016-07
По запросу
30
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
32
BOLT, FLANGE (10X28) art. 95701-10028-00
По запросу
