модель 2000 года
- Модель GSX1300
- Код модели GSX1300R

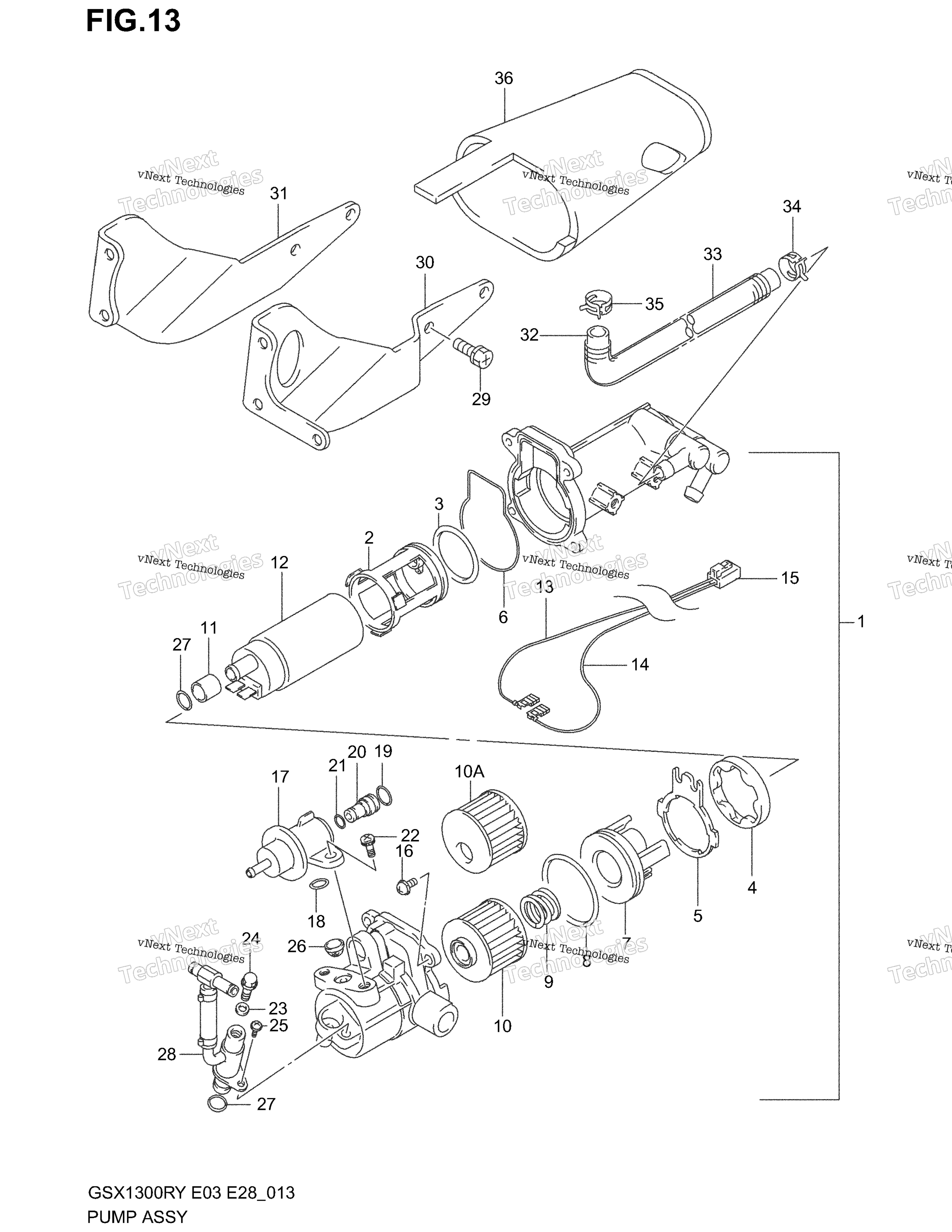

Схема насос Assy (Model X / Y) для GSX1300R
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY, FUEL MODEL Y; Includes Item(s) 2 - 27 art. 15100-24F31-000
По запросу
2
INSULATOR art. 15130-24F10-000
По запросу
3
O RING art. 15142-24F00-000
По запросу
4
INSULATOR art. 15141-24F00-000
По запросу
5
PLATE, STAY art. 15143-24F00-000
По запросу
6
PACKING art. 15144-24F01-000
По запросу
7
COLLAR MODEL X art. 15145-24F00-000
По запросу
7
COLLAR MODEL Y art. 15145-24F30-000
По запросу
8
O RING art. 15146-24F00-000
По запросу
9
SPRING MODEL X art. 15151-24F00-000
По запросу
9
SPRING MODEL Y art. 15151-24F30-000
По запросу
10
STRAINER, FUEL MODEL Y art. 15152-24F30-000
По запросу
10
STRAINER, FUEL MODEL X art. 15410-24F00-000
По запросу
11
COLLAR art. 15155-24F00-000
По запросу
12
PUMP ASSY, FUEL art. 15180-24F00-000
По запросу
13
HARNESS (+) art. 15147-24F00-000
По запросу
14
HARNESS (-) art. 15148-24F00-000
По запросу
15
HOUSING, CONNECTOR art. 15154-24F00-000
По запросу
16
SCREW art. 15153-24F00-000
По запросу
17
REGULATOR ASSY, PRESSURE art. 15610-24F00-000
По запросу
18
O RING art. 15156-24F00-000
По запросу
19
O RING art. 15157-24F00-000
По запросу
20
JOINT art. 15158-24F00-000
По запросу
21
O RING art. 15159-24F00-000
По запросу
22
SCREW art. 15161-24F00-000
По запросу
23
PACKING art. 15162-24F00-000
По запросу
24
BOLT art. 15163-24F00-000
По запросу
25
SCREW art. 15164-24F00-000
По запросу
26
Фильтр топливный Suzuki art. 15165-24F00-000
от 725 ₽
27
Кольцо уплотнительное Suzuki art. 15721-24F00-000
По запросу
28
PIPE SET art. 15170-24F00-000
По запросу
29
BOLT art. 13611-24F10-000
По запросу
30
PLATE, FUEL PUMP STAY LH art. 15211-24F00-000
По запросу
31
PLATE, FUEL PUMP STAY RH art. 15212-24F00-000
По запросу
32
HOSE, FUEL RETURN MODEL X art. 15801-24F00-000
По запросу
32
HOSE, FUEL RETURN MODEL Y art. 15801-24F10-000
По запросу
33
PROTECTOR, SPRING art. 09440-17020-XC0
По запросу
34
CLIP, PUMP SIDE MODEL X art. 09401-13417-000
По запросу
34
CLIP, PUMP SIDE MODEL Y art. 09401-14404-000
По запросу
35
CLIP (ID:11.6 H:6) MODEL X art. 09401-11415-000
По запросу
35
CLIP, TANK SIDE MODEL Y art. 09401-12405-000
По запросу
36
COVER, FUEL PUMP art. 15310-24F00-000
По запросу
