модель 2000 года
- Модель GSX1300
- Код модели GSX1300R

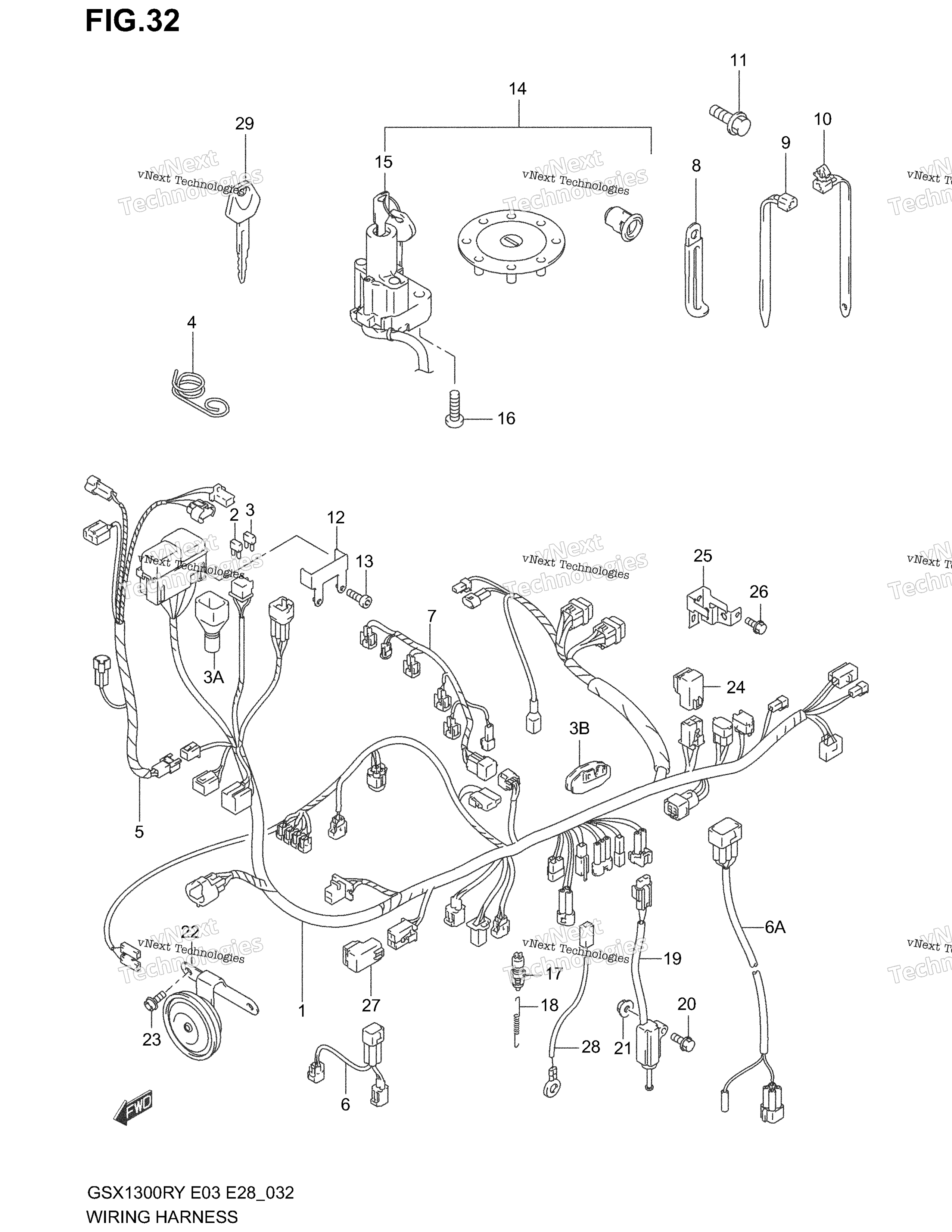

Схема жгута проводов (Model X/Y/K1/K2) для GSX1300R
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING NO.1 MODEL Y art. 36610-24F20-000
По запросу
1
HARNESS, WIRING NO.1 MODEL K1/K2; Includes Item(s) 2 - 3B art. 36610-24F30-000
По запросу
1
HARNESS, WIRING NO.1 MODEL X art. 36610-24F10-000
По запросу
2
FUSE (10A) art. 09481-10501-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
3
.COVER,SPEEDOMETER COUPLER art. 36618-33E00-000
По запросу
3
PROTECTOR, WIRING HARNESS art. 36611-24F00-000
По запросу
4
GUIDE, WIRING HARNESS art. 36619-24F00-000
По запросу
5
HARNESS, WIRING NO.2 art. 36620-24F10-000
По запросу
6
WIRE, 02 SENSOR MODEL K2 art. 36855-24F00-000
По запросу
6
WIRE, SENSOR LEAD MODEL X/Y art. 36854-24F00-000
По запросу
7
WIRE, INJECTION LEAD MODEL K1/K2 art. 36856-24F10-000
По запросу
7
WIRE, INJECTION LEAD MODEL X/Y art. 36856-24F00-000
По запросу
8
CLAMP (L:95) art. 09404-06036-000
По запросу
8
CLAMP (L:80) art. 09404-06039-000
По запросу
9
CLAMP (L:165) art. 09407-18402-000
По запросу
9
CLAMP (L:125) art. 09407-14403-000
По запросу
10
CLAMP (L:135) MODEL K1 art. 09407-17402-000
По запросу
10
CLAMP (L:90) art. 09407-11402-000
По запросу
11
BOLT, WIRING HARNESS art. 01550-0610A-000
По запросу
12
BRACKET, FUSE BOX art. 36744-24F00-000
По запросу
13
SCREW, FUSE BOX art. 07120-0510B-000
По запросу
14
LOCK SET E33; Includes Item(s) 15 art. 37000-24831-000
По запросу
14
LOCK SET art. 37000-24812-000
По запросу
15
LOCK ASSY, STEERING art. 37100-24F00-000
По запросу
16
SCREW (8X20) art. 09139-08016-000
По запросу
17
Датчик стоп-сигнала Suzuki art. 37740-24A00-000
от 1 796 ₽
18
SPRING art. 09443-06012-000
По запросу
19
SWITCH ASSY, SIDE STAND art. 37840-24F01-000
По запросу
20
BOLT (8X35) MODEL X art. 09103-08357-000
По запросу
21
NUT art. 08316-1008B-000
По запросу
22
HORN ASSY art. 38500-24F00-000
По запросу
23
BOLT, HORN art. 07120-0612B-000
По запросу
24
RELAY ASSY, FUEL PUMP art. 38740-26E01-000
По запросу
25
BRACKET, FUEL PUMP RLY art. 38741-24F00-000
По запросу
26
Болт Suzuki art. 01550-0612A-000
По запросу
27
RELAY ASSY, FAN MOTOR art. 38740-26E01-000
По запросу
28
WIRE, OIL PRESSURE MODEL X/Y/K1 ?36851-24F00 art. 36851-17E10-000
По запросу
29
Болванка ключка зажигания Suzuki art. 37146-33E00-000
По запросу
