модель 2000 года
- Модель GSX1300
- Код модели GSX1300R

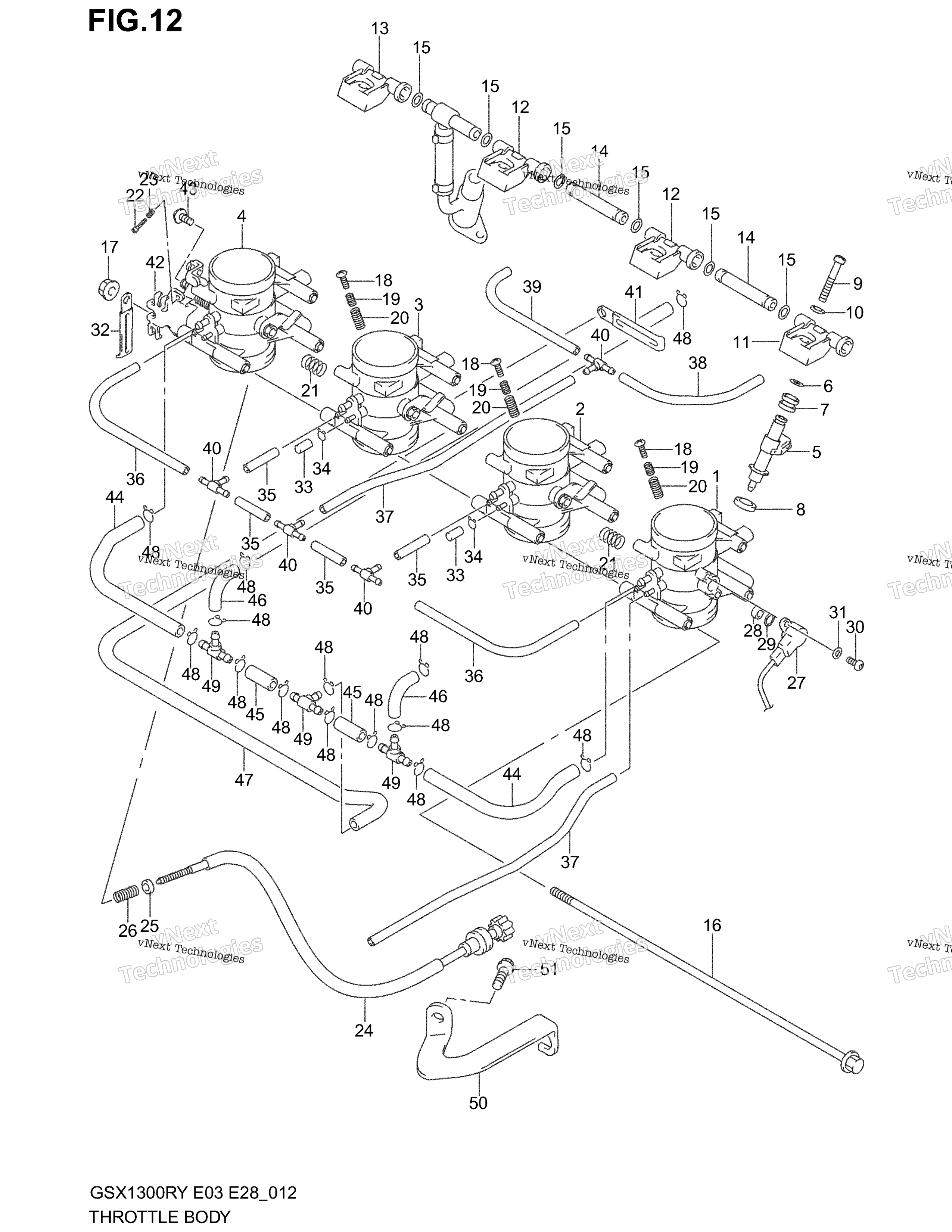

Схема дроссельного узла (Model X/Y) для GSX1300R
Схема
Детали
Номер
Наименование детали
Цена
1
THROTTLE BODY ASSY, LH E33 art. 13401-24F10-000
По запросу
1
THROTTLE BODY ASSY, LH E3,E28 art. 13401-24F00-000
По запросу
2
THROTTLE BODY ASSY, ML E33 art. 13402-24F10-000
По запросу
2
THROTTLE BODY ASSY, ML E3,E28 art. 13402-24F00-000
По запросу
3
THROTTLE BODY ASSY, MR E33 art. 13403-24F10-000
По запросу
3
THROTTLE BODY ASSY, MR E3,E28 art. 13403-24F00-000
По запросу
4
THROTTLE BODY ASSY, RH E3,E28 art. 13404-24F00-000
По запросу
4
THROTTLE BODY ASSY, RH E33 art. 13404-24F10-000
По запросу
5
INJECTOR ASSY art. 15710-24F00-000
По запросу
6
Кольцо уплотнительное Suzuki art. 15721-24F00-000
По запросу
7
Маслоуплотнительное кольцо Suzuki art. 15722-24F00-000
от 1 292 ₽
8
Кольцо уплотнительное Suzuki art. 13672-24F00-000
от 1 743 ₽
9
SCREW art. 13605-24F00-000
По запросу
10
WASHER art. 09160-05043-000
По запросу
11
JOINT, NO.1 art. 13471-35F00-000
По запросу
12
JOINT, NO.2,3 art. 13471-35F10-000
По запросу
13
JOINT, NO.4 art. 13471-35F20-000
По запросу
14
JOINT art. 13474-24F00-000
По запросу
15
Кольцо уплотнительное Suzuki art. 15721-24F00-000
По запросу
16
BOLT art. 13611-24F00-000
По запросу
17
NUT art. 13607-24F00-000
По запросу
18
SCREW, STOP art. 13602-24F00-000
По запросу
19
SPRING art. 13543-24F00-000
По запросу
20
SPRING art. 13543-24F10-000
По запросу
21
SPRING art. 13543-24F20-000
По запросу
22
SCREW, STOP art. 13602-24F10-000
По запросу
23
SPRING art. 13543-24F30-000
По запросу
24
SCREW, STOP art. 13270-24F00-000
По запросу
25
WASHER art. 13273-24F00-000
По запросу
26
SPRING art. 13271-24F00-000
По запросу
27
SENSOR ASSY, THROTTLE art. 13580-24F00-000
По запросу
28
COLLAR art. 13582-24F00-000
По запросу
29
O RING art. 13575-24F00-000
По запросу
30
SCREW art. 13613-24F00-000
По запросу
31
WASHER art. 13572-03F00-000
По запросу
32
CLAMP E33 art. 13619-24F00-000
По запросу
32
CLAMP E3,E28 art. 13432-24F10-000
По запросу
33
CAP, RUBBER art. 13508-24F00-000
По запросу
34
CLIP art. 13692-24F10-000
По запросу
35
HOSE, RUBBER (L:35) art. 13697-24F01-000
По запросу
36
HOSE, RUBBER (L:100) art. 13697-24F21-000
По запросу
37
HOSE, RUBBER (L:200) art. 13697-24F31-000
По запросу
38
HOSE, RUBBER (L:120) art. 13697-24F10-000
По запросу
39
HOSE, RUBBER (L:110+20) art. 13697-24F40-000
По запросу
40
JOINT art. 13471-24F30-000
По запросу
41
CLAMP art. 13432-24F00-000
По запросу
42
PLATE, STAY art. 13565-24F00-000
По запросу
43
SCREW art. 13601-24F00-000
По запросу
44
HOSE, RUBBER (L:80+25) E33 art. 13698-24F00-000
По запросу
45
HOSE, RUBBER (L:35) E33 art. 13698-24F10-000
По запросу
46
HOSE, RUBBER (L:30+30) E33 art. 13698-24F20-000
По запросу
47
HOSE, RUBBER (L:440+30) E33 art. 13698-24F30-000
По запросу
48
CLIP E33 art. 13693-24F00-000
По запросу
49
JOINT E33 art. 13685-36E50-000
По запросу
50
PLATE, IDLE ADJUST art. 13279-24F00-000
По запросу
51
BOLT, IDLE ADJUST PLATE art. 01550-06167-000
По запросу
