модель 2001 года
- Модель GSF1200
- Код модели GSF1200

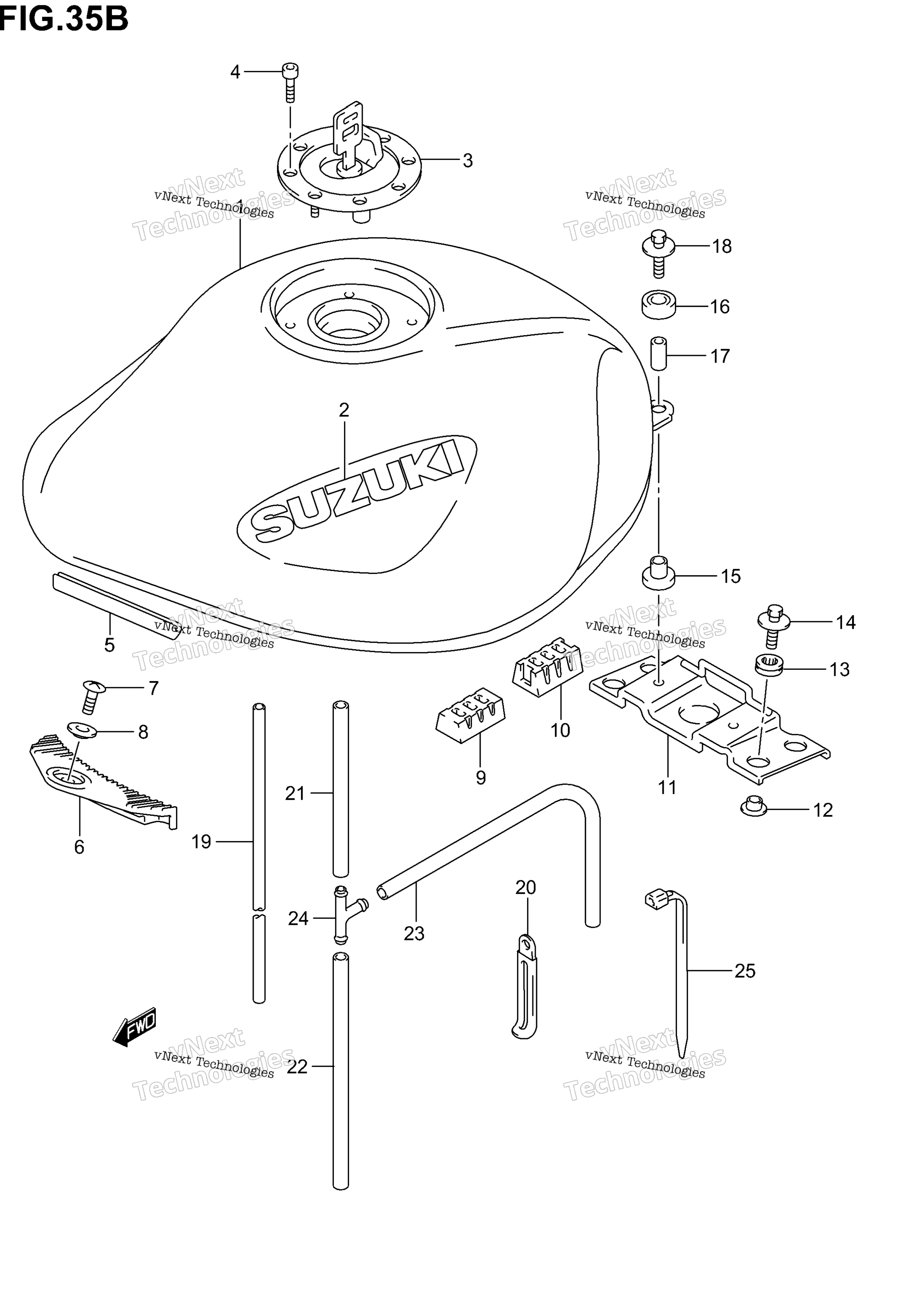

Схема топливного бака (Model K4) для GSF1200
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (BLUE) E3,E28 art. 44100-31F10-YAR
По запросу
1
TANK ASSY, FUEL (GRAY) E3,E28 art. 44100-31F10-YAU
По запросу
1
TANK ASSY, FUEL (SILVER) E33 art. 44100-31F51-YD8
По запросу
1
TANK ASSY, FUEL (BLUE) E33 art. 44100-31F50-YAR
По запросу
1
TANK ASSY, FUEL (GRAY) E33; Includes Item(s) 2 - 2 art. 44100-31F50-YAU
По запросу
1
TANK ASSY, FUEL (SILVER) E3,E28 art. 44100-31F10-YD8
По запросу
2
EMBLEM, FUEL TANK (CHROME) FOR YAU,YAR art. 68271-04AA0-0AT
По запросу
2
EMBLEM, FUEL TANK (BLACK) FOR YD8 art. 68271-04AA0-YN7
По запросу
3
CAP SET, FUEL TANK E33 art. 44200-33831-000
По запросу
3
CAP SET, FUEL TANK E3,E28 art. 44201-33811-000
По запросу
4
BOLT (L:20) art. 09106-05017-000
По запросу
5
MOLDING art. 68241-04X50-00B
По запросу
6
CUSHION, FUEL TANK FRONT art. 44511-27E00-000
По запросу
7
SCREW, FRONT art. 02142-0510B-000
По запросу
8
WASHER art. 09169-05012-000
По запросу
9
CUSHION, SIDE art. 45149-45330-000
По запросу
10
CUSHION, FUEL TANK SIDE art. 44541-31F00-000
По запросу
11
BRACKET, REAR art. 44550-31F01-000
По запросу
12
WASHER (6.3X17X1.6) art. 09169-06062-000
По запросу
13
CUSHION, BRACKET art. 09320-09009-000
По запросу
14
BOLT, BRACKET art. 09116-06150-000
По запросу
15
CUSHION, LOWER art. 09320-10038-000
По запросу
16
Сайлентблок Suzuki art. 44512-42E00-000
По запросу
17
SPACER (6.5X9X18) art. 09180-06271-000
По запросу
18
BOLT (6X30) art. 09116-06172-000
По запросу
19
HOSE (L:2000!680) art. 09352-70119-00B
По запросу
20
CLAMP art. 09404-10417-000
По запросу
21
HOSE, NO.1 (L:600!200) art. 44420-44AR0-000
По запросу
22
HOSE, NO.3 (L:600!300) art. 44420-44AR0-000
По запросу
23
HOSE, NO.2 (L:600!480) art. 44420-44AR0-000
По запросу
24
Соединительный тройник трубки Suzuki art. 09367-06002-000
По запросу
25
CLAMP art. 09407-14403-000
По запросу
