модель 2001 года
- Модель GSF1200
- Код модели GSF1200

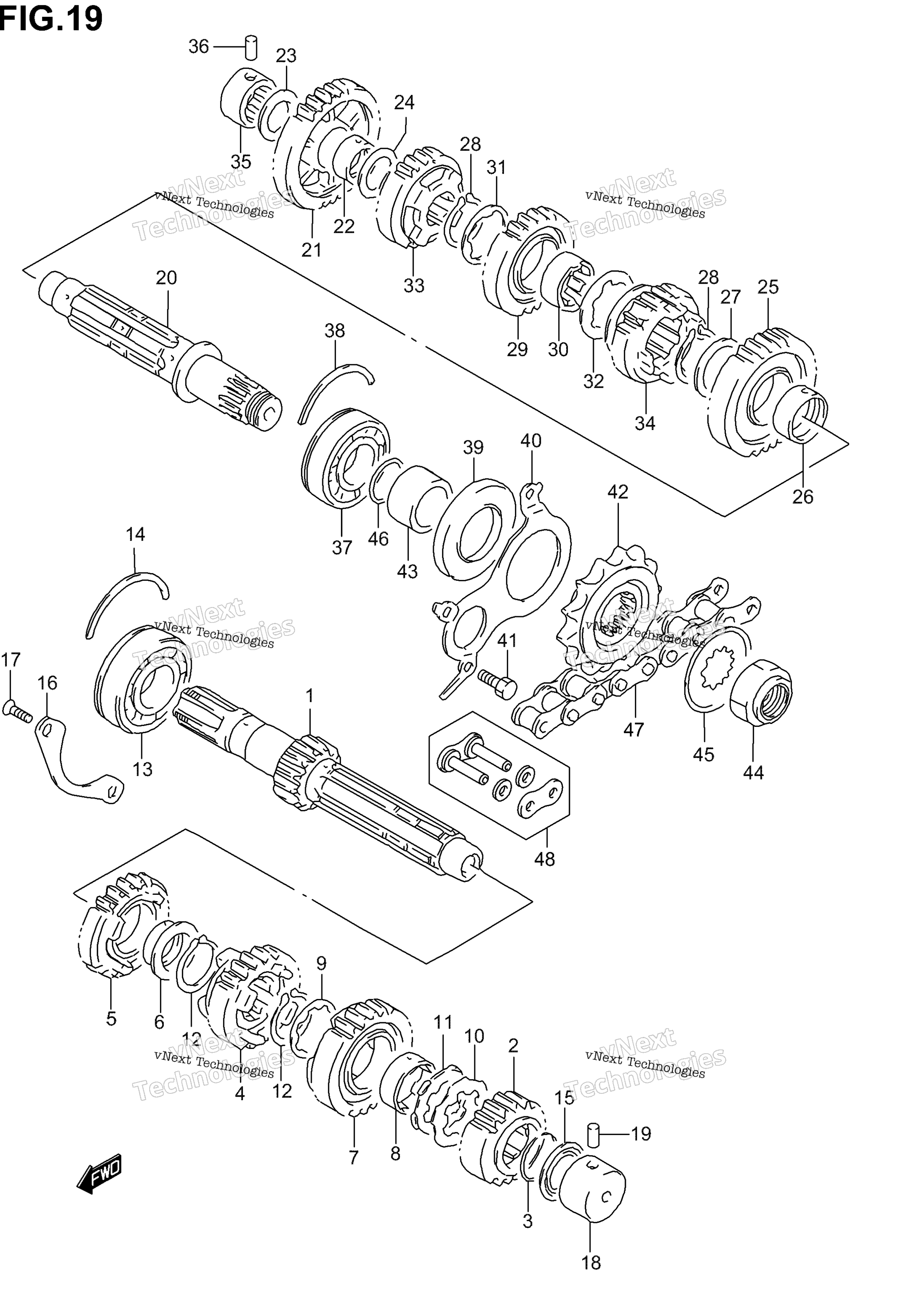

Схема трансмиссии для GSF1200
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:13) art. 24121-40C21-000
По запросу
2
GEAR, 2ND DRIVE (NT:19) art. 24221-40C00-000
По запросу
3
SNAP RING art. 09380-25013-000
По запросу
4
GEAR, 3RD DRIVE (NT:20) art. 24231-48B10-000
По запросу
5
GEAR, 4TH DRIVE (NT:22) art. 24241-48B50-000
По запросу
6
BUSH art. 24322-19F00-000
По запросу
7
GEAR, 5TH DRIVE (NT:23) art. 24251-48B30-000
По запросу
8
BUSH, 5TH DRIVE GEAR art. 24252-48B00-000
По запросу
9
LOCK WASHER (25.1X33X1.0) art. 09167-25021-000
По запросу
10
WASHER,LOCK (25.1X41X1.5) art. 09167-25013-000
По запросу
11
WASHER (25.1X37X2.5) art. 09169-25001-000
По запросу
12
SNAP RING art. 09380-25003-000
По запросу
13
BEARING (25X62X17) art. 09262-25105-000
По запросу
14
C-RING art. 09390-62012-000
По запросу
15
SEAL,OIL (20X31.2X2.7) art. 09285-20006-000
По запросу
16
RETAINER, CNTR SHAFT BEARING art. 24741-27A00-000
По запросу
17
SCREW (6X12) art. 09126-06011-000
По запросу
18
BEARING (20X34X17.5) art. 09263-20119-000
По запросу
19
KNOCK PIN art. 04221-07129-000
По запросу
20
SHAFT, DRIVE art. 24131-40C21-000
По запросу
21
GEAR, 1ST DRIVEN (NT:31) art. 24311-48B20-000
По запросу
22
BUSH, 1ST DRIVEN art. 24312-02F00-000
По запросу
23
THRUST WASHER (20X34X1.0) art. 09181-20251-000
По запросу
24
THRUST WASHER (22X34X1.0) art. 09181-22223-000
По запросу
25
GEAR, 2ND DRIVEN (NT:31) art. 24321-48B10-000
По запросу
26
BUSH, 2ND art. 09300-28002-000
По запросу
27
WASHER (28X36X1.0) art. 09181-28167-000
По запросу
28
CIRCLIP art. 08331-31289-000
По запросу
29
GEAR, 3RD DRIVEN (NT:25) art. 24331-48B30-000
По запросу
30
BUSH, 3RD DRIVEN GEAR art. 24332-48B01-000
По запросу
31
LOCK WASHER art. 09167-28001-000
По запросу
32
WASHER (34X46X2) art. 09167-28008-000
По запросу
33
GEAR, 4TH DRIVEN (NT:23) art. 24341-06B30-000
По запросу
34
GEAR, 5TH DRIVEN (NT:21) art. 24351-48B06-000
По запросу
35
BEARING (20X34X20) art. 09263-20040-000
По запросу
36
PIN art. 04221-07209-000
По запросу
37
BEARING (25X62X21.6) art. 09267-25011-000
По запросу
38
C-RING art. 09390-62012-000
По запросу
39
Сальник Suzuki art. 09283-34005-000
По запросу
40
RETAINER, DRIVE SHAFT OIL SEAL art. 24751-40C01-000
По запросу
41
Болт Suzuki art. 01500-0612A-000
от 326 ₽
42
SPROCKET, ENGINE (NT:15) art. 27510-17C10-000
По запросу
43
SPACER (25X34X19) art. 09180-25100-000
По запросу
44
Гайка Suzuki art. 09159-20004-000
от 2 310 ₽
45
Стопорная шайба Suzuki art. 09167-25019-000
По запросу
46
O RING (D:1,ID:24.5) art. 09280-25001-000
По запросу
47
CHAIN ASSY, RKGB50GSVZ3,110LE) art. 27600-24F50-112
По запросу
48
JOINT SET, CHAIN OPT art. 27620-24F00-000
По запросу
