модель 2001 года
- Модель GSF1200
- Код модели GSF1200

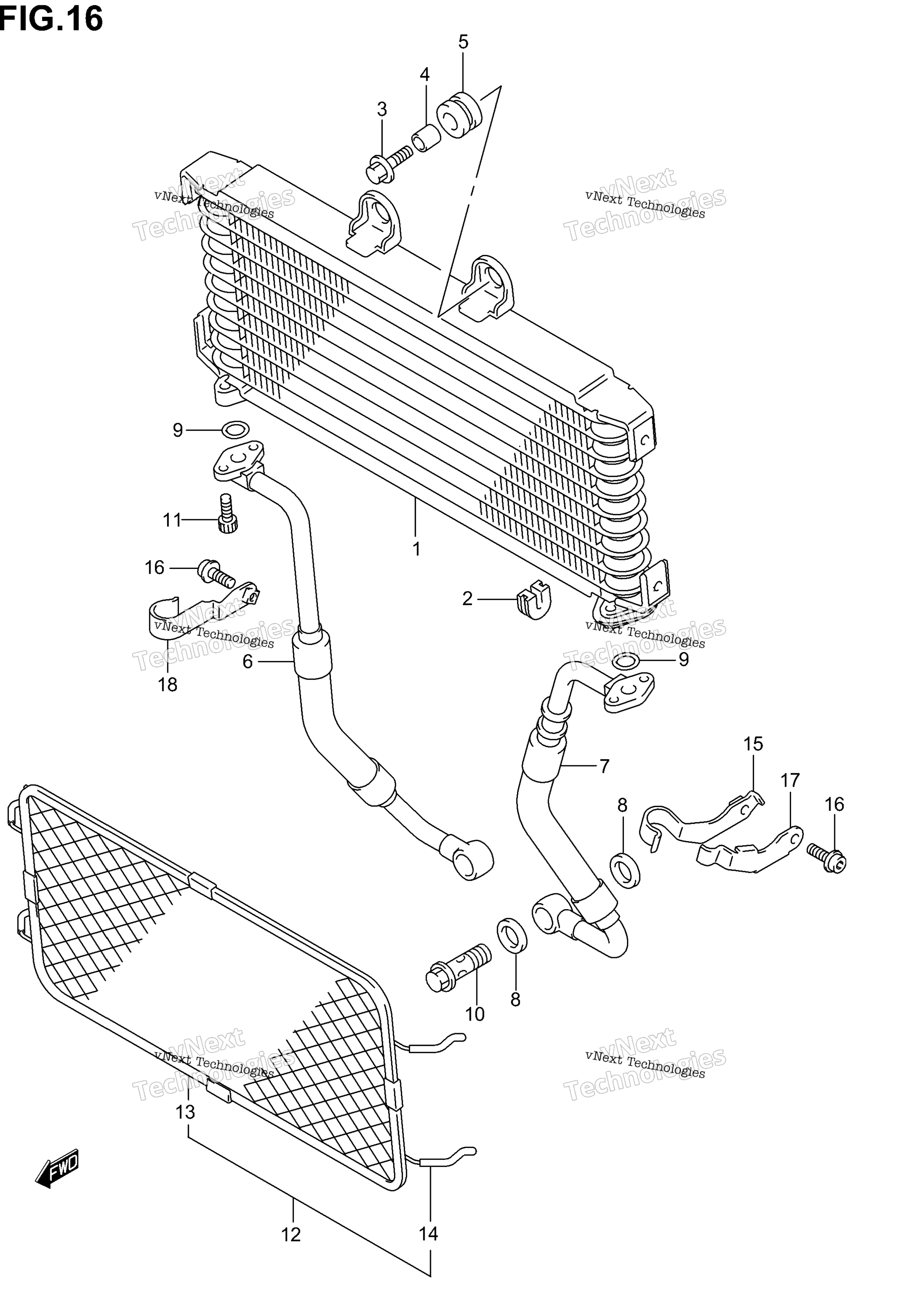

Схема масляного радиатора для GSF1200
Схема
Детали
Номер
Наименование детали
Цена
1
COOLER ASSY, OIL MODEL K2/K3/K4/K5 art. 16600-47F00-000
По запросу
2
CUSHION art. 16628-27A00-000
По запросу
3
BOLT (6X20) MODEL K2/K3/K4/K5 art. 09116-06167-000
По запросу
3
BOLT (6X20) MODEL K1 art. 09116-06115-000
По запросу
4
SPACER (6.5X10X10) art. 09180-06310-000
По запросу
5
CUSHION art. 09320-10015-000
По запросу
6
HOSE, OIL COOLER RH MODEL K3/K4/K5 art. 16460-47F10-000
По запросу
7
HOSE, OIL COOLER LH MODEL K3/K4/K5 art. 16470-47F10-000
По запросу
8
Прокладка Suzuki art. 09168-16002-000
По запросу
9
O RING (D:2.4,ID:11.8) art. 09280-12012-000
По запросу
10
BOLT (16X32) art. 09360-16002-000
По запросу
11
BOLT art. 07130-0616B-000
По запросу
12
GUARD, OIL COOLER Includes Item(s) 13 - 14 art. 16650-32F00-000
По запросу
13
PROTECTOR, CENTER art. 17765-09F01-000
По запросу
14
HOSE (3X5X600) L:600!40 art. 09352-30504-600
По запросу
15
CLAMP, OIL HOSE LH art. 16490-32F01-000
По запросу
16
BOLT MODEL K2/K3/K4/K5 art. 09106-06099-000
По запросу
17
GUIDE, OIL HOSE LH art. 16492-32F00-000
По запросу
18
CLAMP, OIL HOSE MODEL K2/K3/K4/K5 art. 16490-47F00-000
По запросу
