модель 2003 года
- Модель DR200
- Код модели DR200SE

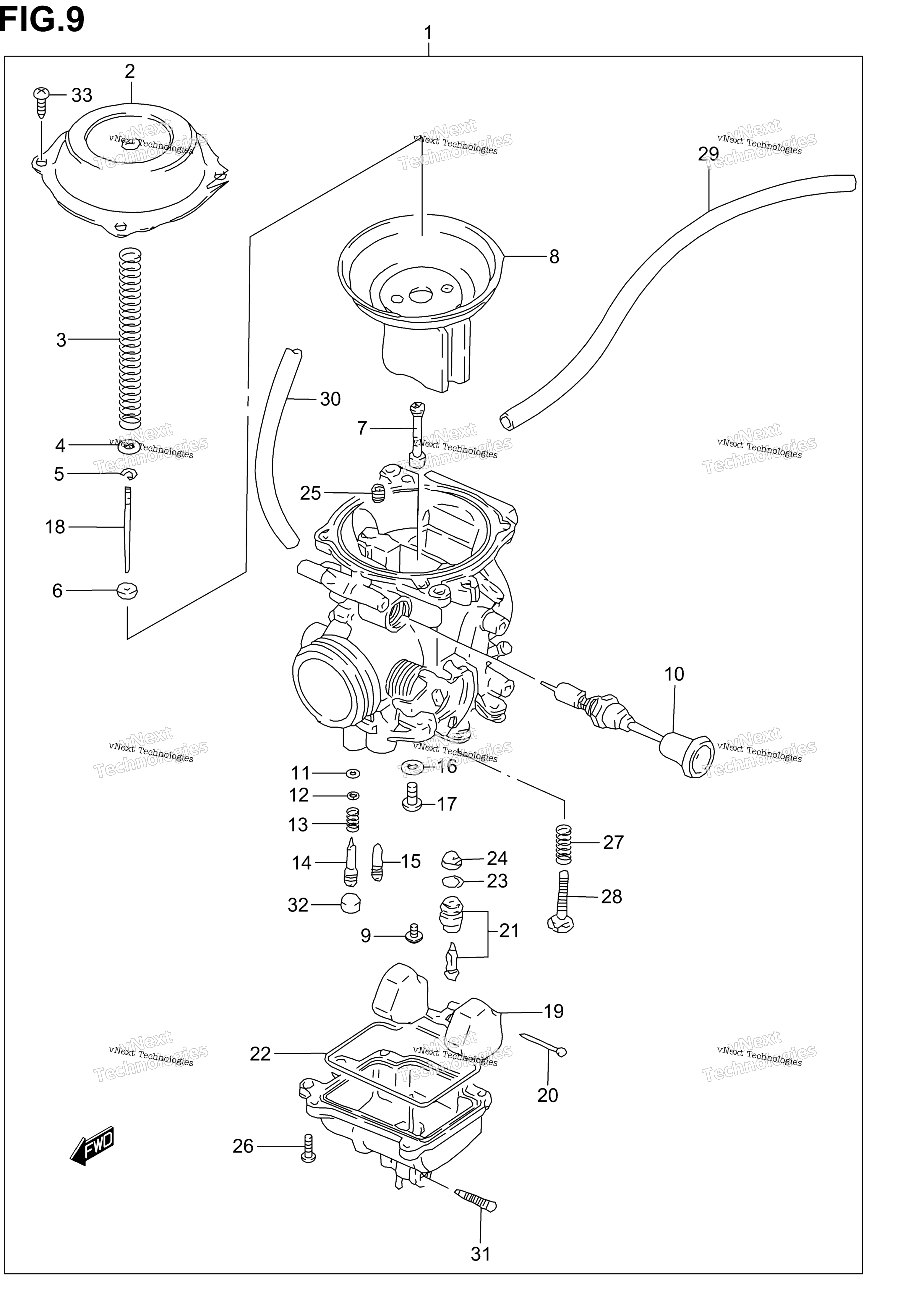

Схема карбюратора для DR200SE
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY E33; Includes Item(s) 2 - 33 art. 13200-42AE2-000
По запросу
1
CARBURETOR ASSY E3,E28 art. 13200-42AC2-000
По запросу
2
COVER art. 13502-42A00-000
По запросу
3
Пружина карбюратора Suzuki art. 13417-42A00-000
По запросу
4
RING art. 13382-42A00-000
По запросу
5
CLIP, NEEDLE art. 13394-10010-000
По запросу
6
RING art. 13387-47010-000
По запросу
7
JET, NEEDLE (P-5M) art. 09494-00881-000
По запросу
8
DIAPHRAGM ASSY art. 13500-42A01-000
По запросу
9
SCREW art. 13602-43410-000
По запросу
10
Плунжер карбюратора Suzuki art. 13411-42A20-000
По запросу
11
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
12
Шайба Suzuki art. 13291-29900-000
По запросу
13
.SPRING art. 13268-47070-000
По запросу
14
SCREW, PILOT (1 1/2) art. 13279-47070-000
По запросу
15
JET, PILOT (35) art. 09492-35008-000
По запросу
16
WASHER art. 13382-03110-000
По запросу
17
JET, MAIN (125) art. 09491-25010-000
По запросу
18
NEEDLE, JET (5D77-1) art. 13383-42AC0-000
По запросу
19
FLOAT art. 13250-42A00-000
По запросу
20
PIN, FLOAT art. 13254-92311-000
По запросу
21
VALVE ASSY, NEEDLE art. 13370-44500-000
По запросу
22
O RING, FLOAT CHAMBER art. 13251-42A00-000
По запросу
23
Уплотнительное кольцо Suzuki art. 13374-35C00-000
По запросу
24
FILTER art. 13376-19F00-000
По запросу
25
JET, AIR (135) art. 09493-27001-000
По запросу
26
SCREW art. 02112-0412A-000
По запросу
27
.SPRING THROTTLE SCREW art. 13268-37420-000
По запросу
28
ADJUSTER art. 13267-25D00-000
По запросу
29
HOSE (5X8X600) L:600!250 art. 44420-44AR0-000
По запросу
30
HOSE (4.5X8.5X600) L:600!180 art. 09355-45001-600
По запросу
31
.SCREW,DRAIN art. 13247-02340-000
По запросу
32
PLUG art. 13281-05A00-000
По запросу
33
SCREW art. 02112-0408A-000
По запросу
