модель 2003 года
- Модель DR200
- Код модели DR200SE

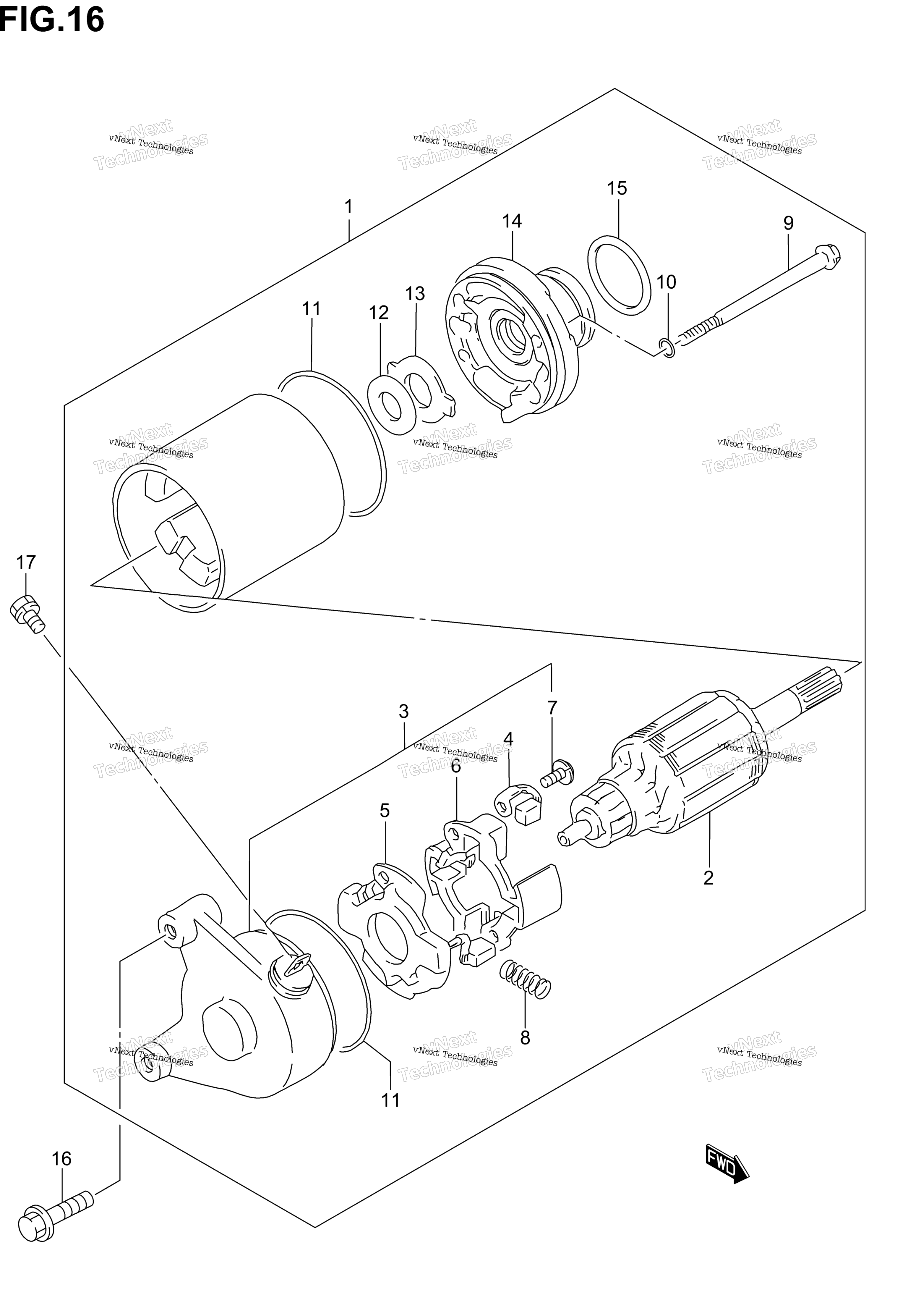

Схема стартера (Model K1) для DR200SE
Схема
Детали
Номер
Наименование детали
Цена
1
MOTOR ASSY, STARTING Includes Item(s) 2 - 15 art. 31100-42A20-000
По запросу
2
ARMATURE art. 31310-11D00-000
По запросу
3
FRAME ASSY, COMMUTATOR END art. 31175-42A01-000
По запросу
4
BRUSH art. 31132-32C10-000
По запросу
5
BRUSH SUB ASSY, STARTER art. 31130-32C20-000
По запросу
6
HOLDER, BRUSH art. 31133-32C10-000
По запросу
7
SCREW art. 02112-3412B-000
По запросу
8
SPRING art. 31135-32C10-000
По запросу
9
BOLT art. 31281-32C10-000
По запросу
10
.O RING art. 31156-38300-000
По запросу
11
.O-RING art. 31264-32C10-000
По запросу
12
SHIM, NO.3 art. 31361-38300-000
По запросу
13
PLATE, LOCK art. 31361-32C10-000
По запросу
14
BRACKET art. 31150-42A01-000
По запросу
15
Уплотнительное кольцо Suzuki art. 09280-24003-000
По запросу
16
BOLT art. 01547-0630B-000
По запросу
17
SCREW (5X8) art. 09137-05004-000
По запросу
