модель 2003 года
- Модель DR200
- Код модели DR200SE

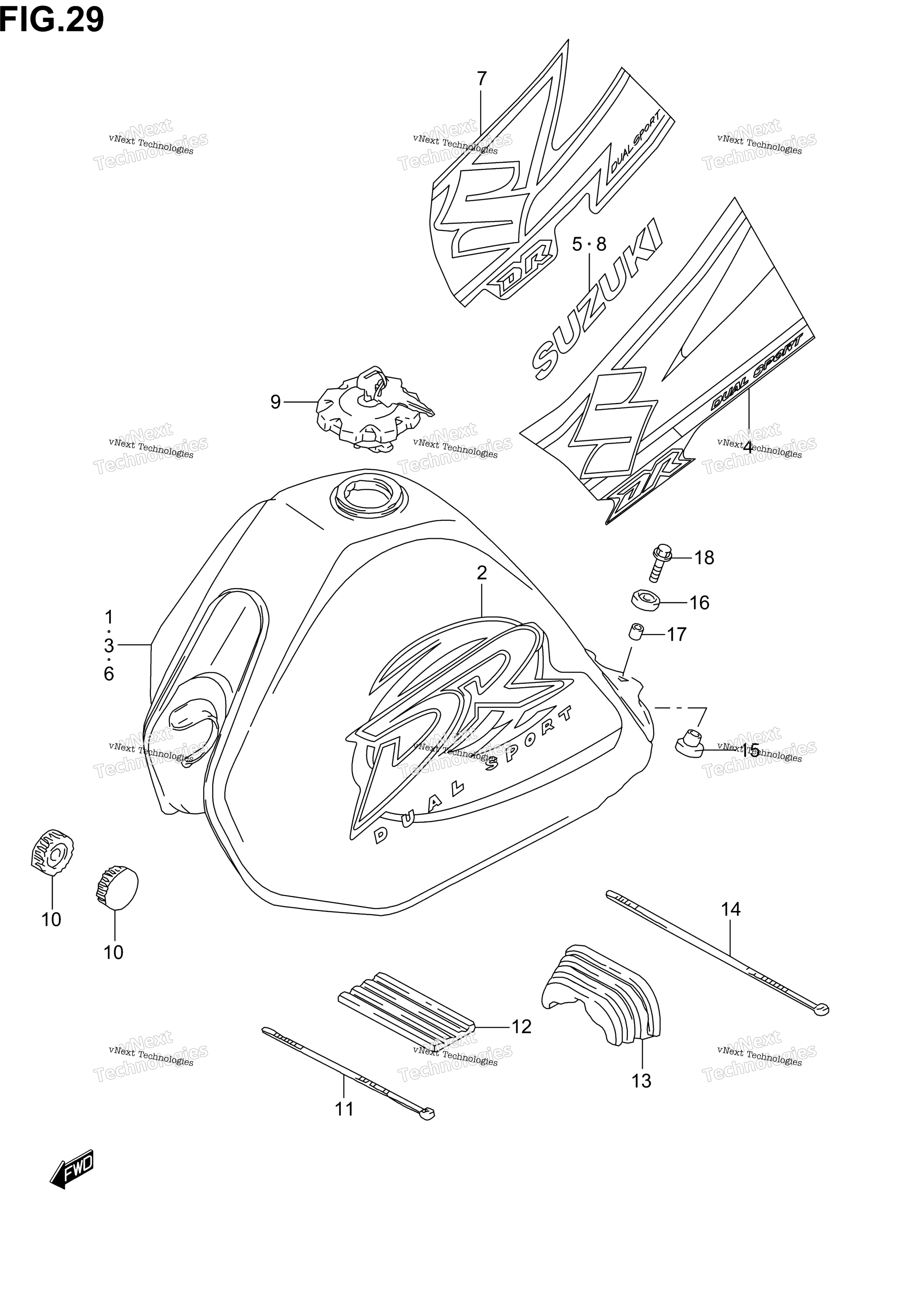

Схема топливного бака (Model K1/K2/K3) для DR200SE
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (BLUE) MODEL K1 E33; Includes Item(s) 2 art. 49100-44AN1-YEX
По запросу
1
TANK ASSY, FUEL (BLUE) MODEL K1 art. 49100-44AM1-YEX
По запросу
2
TAPE SET, FUEL TANK MODEL K1 art. 68110-44AP0-YS2
По запросу
3
TANK ASSY, FUEL (YELLOW) MODEL K2 E33; Includes Item(s) 4 - 5 art. 49100-44AR0-YU1
По запросу
3
TANK ASSY, FUEL (YELLOW) MODEL K2 art. 49100-44AQ0-YU1
По запросу
4
TAPE SET, FUEL TANK MODEL K2 art. 68110-44AQ0-GY7
По запросу
5
EMBLEM (BLACK) MODEL K2 art. 68111-44A10-019
По запросу
6
TANK ASSY, FUEL (BLUE) MODEL K3 E33 FOR N9J; Includes Item(s) 7 - 8 art. 49100-44AU0-YC2
По запросу
6
TANK ASSY, FUEL (YELLOW) MODEL K3 E33 FOR YU1 art. 49100-44AU0-YU1
По запросу
6
TANK ASSY, FUEL (BLUE) MODEL K3 FOR N9J art. 49100-44AS0-YC2
По запросу
6
TANK ASSY, FUEL (YELLOW) MODEL K3 FOR YU1 art. 49100-44AS0-YU1
По запросу
7
TAPE SET, FUEL TANK MODEL K3 FOR YU1 art. 68110-44AR0-KD2
По запросу
7
TAPE SET, FUEL TANK MODEL K3 FOR YC2 art. 68110-44AR0-LH2
По запросу
8
EMBLEM (BLACK) MODEL K3 FOR YU1 art. 68111-44A10-019
По запросу
8
EMBLEM (WHITE) MODEL K3 FOR YC2 art. 68111-44A10-30H
По запросу
9
CAP SET, FUEL TANK art. 44200-12852-000
По запросу
9
CAP SET, FUEL TANK E33 art. 44200-05821-000
По запросу
10
Втулка Suzuki art. 09329-10016-000
от 420 ₽
11
CLAMP art. 09407-25402-000
По запросу
12
CUSHION, FUEL TANK UPPER art. 44541-14500-000
По запросу
13
CUSHION, FUEL TANK REAR art. 44542-14A00-000
По запросу
14
CLAMP art. 09407-30402-000
По запросу
15
Втулка Suzuki art. 09320-10071-000
от 221 ₽
16
Резиновая втулка 09320-14013 art. 09320-14013-000
от 221 ₽
17
SPACER (6.5X9X18) art. 09180-06271-000
По запросу
18
BOLT art. 01570-0630A-000
По запросу
Другие схемы модели
Топливный бак (Model K1/K2/K3)
