модель 2003 года
- Модель TL-1000R
- Код модели TL1000R

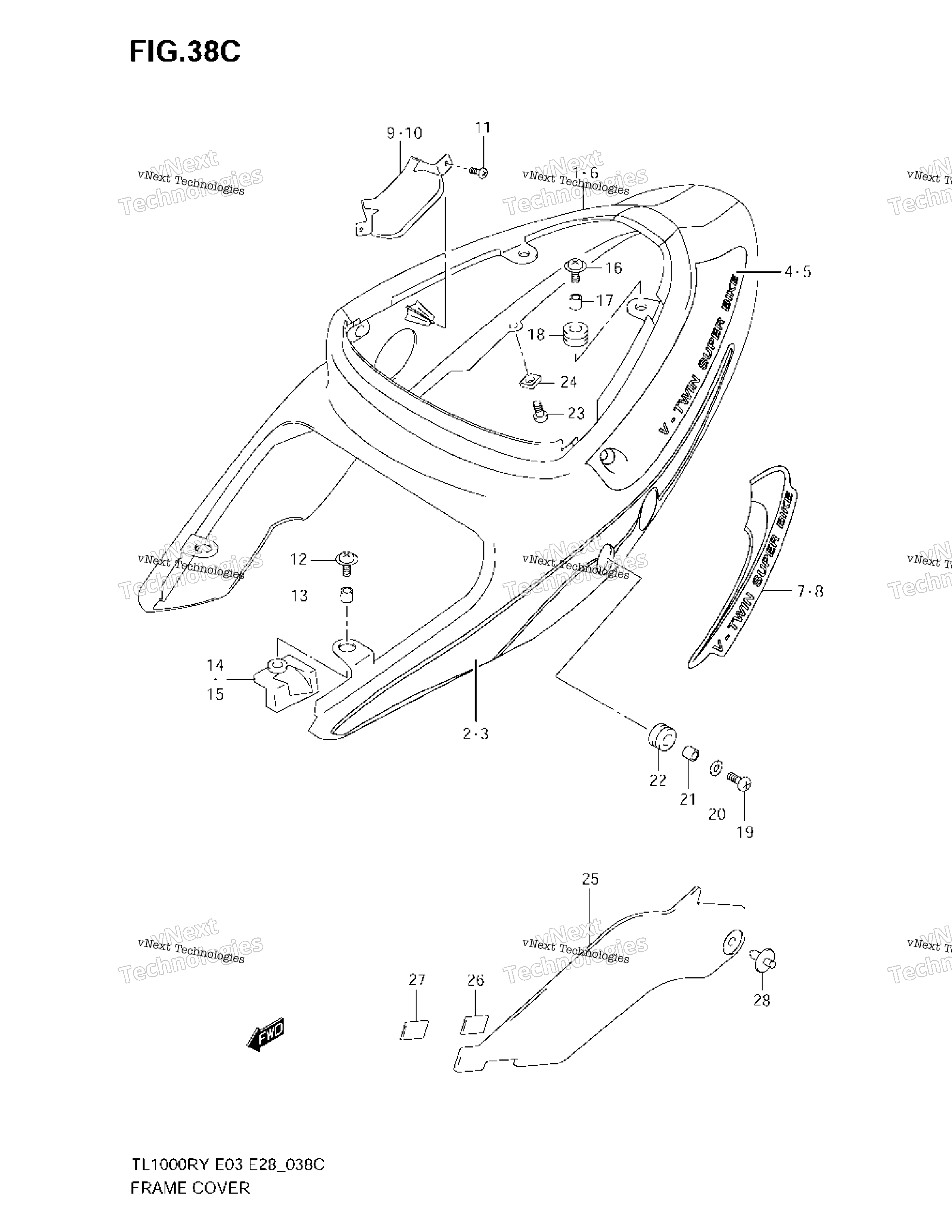

Схема крышки рамы (Model K1) для TL1000R
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, FRAME FOR L99; Includes Item(s) 2 - 5 art. 47110-02FG0-019
По запросу
2
TAPE SET, RH LOWER art. 68130-02FD0-D4Z
По запросу
3
TAPE SET, LH LOWER art. 68140-02FD0-D4Z
По запросу
4
TAPE SET, RH FOR L99 art. 68135-02FD0-3SP
По запросу
5
TAPE SET, LH FOR L99 art. 68145-02FD0-3SP
По запросу
6
COVER, FRAME (YELLOW) FOR Y9H; Includes Item(s) 7 - 8 art. 47110-02FH0-Y9H
По запросу
7
TAPE, RH art. 68135-02FE0-FL7
По запросу
8
TAPE, LH art. 68145-02FE0-FL7
По запросу
9
CAP, RH art. 47511-02FA0-000
По запросу
10
CAP, LH art. 47521-02FA0-000
По запросу
11
SCREW art. 03541-0416A-000
По запросу
12
SCREW, FRONT art. 09136-06022-000
По запросу
13
SPACER art. 09180-06263-000
По запросу
14
CUSHION, FRONT RH art. 47161-02FA1-000
По запросу
15
CUSHION, FRONT LH art. 47261-02FA0-000
По запросу
16
Винт Suzuki art. 09136-06105-000
По запросу
17
SPACER art. 09180-06286-000
По запросу
18
CUSHION art. 09320-10045-000
По запросу
19
SCREW, SIDE art. 09139-06071-000
По запросу
20
WASHER art. 09160-06054-000
По запросу
21
SPACER art. 09180-06258-000
По запросу
22
CUSHION art. 94433-26B01-000
По запросу
23
CLIP, REAR art. 09409-07313-000
По запросу
24
NUT art. 09148-05038-000
По запросу
25
COVER, FRAME FRONT art. 47321-02FA0-000
По запросу
26
FASTENER, NO.1 art. 47322-02FA0-000
По запросу
27
FASTENER, NO.2 art. 47323-02FA0-000
По запросу
28
CLIP, FRONT (GRAY) art. 09409-07330-6GS
По запросу
29
COLOR : art. SPECIAL NOTE
По запросу
