модель 2003 года
- Модель TL-1000R
- Код модели TL1000R

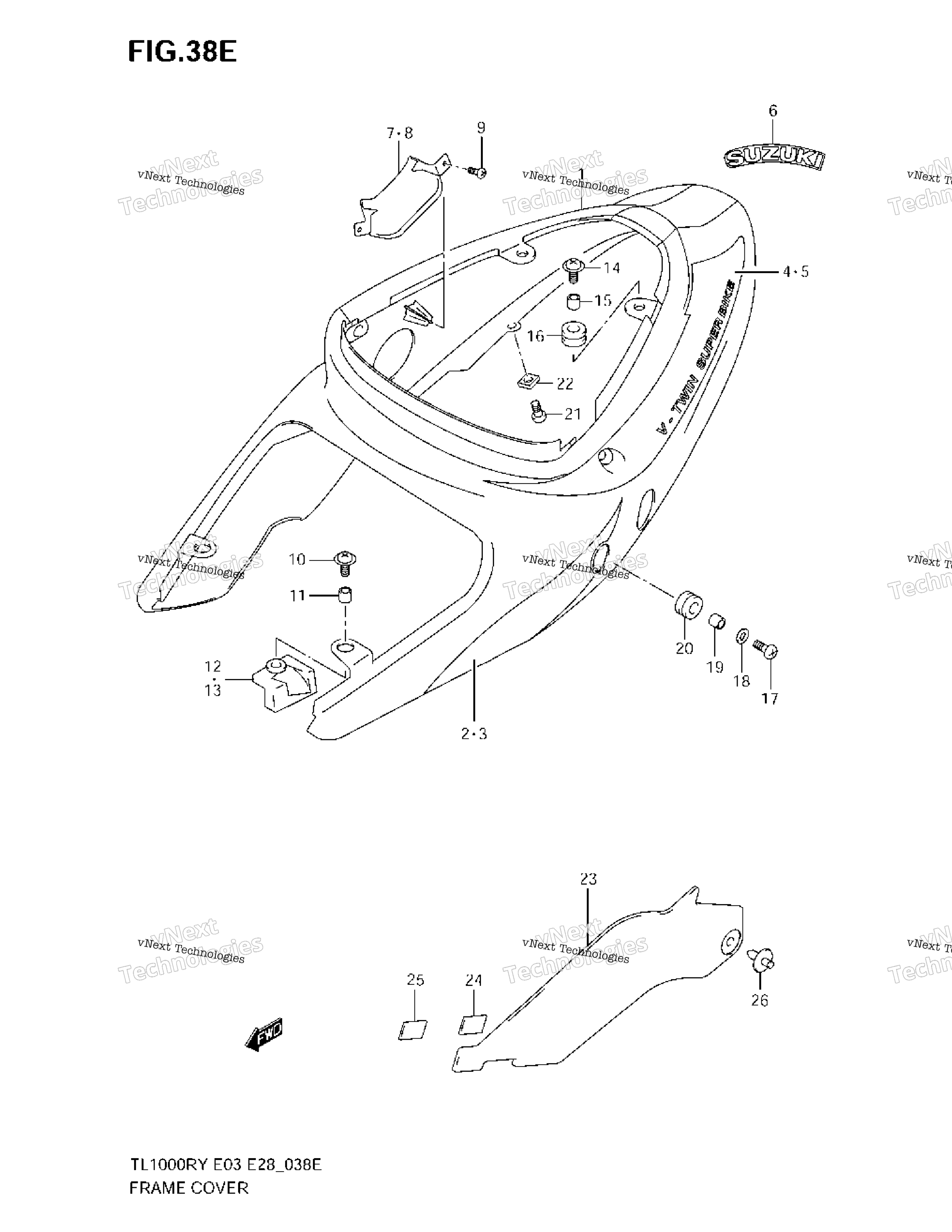

Схема крышки рамы (Model K3) для TL1000R
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, FRAME (YELLOW) FOR KU2; Includes Item(s) 2 - 6 art. 47110-02FK0-YU9
По запросу
1
COVER, FRAME (BLACK) FOR L99 art. 47110-02FK0-0JW
По запросу
2
TAPE, RH LOWER (BLACK) FOR YU9 art. 68135-02FA0-019
По запросу
2
TAPE, RH LOWER (BLUE) FOR 0JW art. 68135-02FA0-1LE
По запросу
3
TAPE, LH LOWER (BLUE) FOR 0JW art. 68145-02FA0-1LE
По запросу
3
TAPE, LH LOWER (BLACK) FOR YU9 art. 68145-02FA0-019
По запросу
4
TAPE, RH UPPER FOR YU9 art. 68135-02FF0-CT5
По запросу
4
TAPE, RH UPPER FOR 0JW art. 68135-02FF0-3SP
По запросу
5
TAPE, LH UPPER FOR YU9 art. 68145-02FF0-CT5
По запросу
5
TAPE, LH UPPER FOR 0JW art. 68145-02FF0-3SP
По запросу
6
EMBLEM (BLACK) art. 68131-39F00-019
По запросу
7
CAP, RH art. 47511-02FA0-000
По запросу
8
CAP, LH art. 47521-02FA0-000
По запросу
9
SCREW art. 03541-0416A-000
По запросу
10
SCREW, FRONT art. 09136-06022-000
По запросу
11
SPACER art. 09180-06263-000
По запросу
12
CUSHION, FRONT RH art. 47161-02FA1-000
По запросу
13
CUSHION, FRONT LH art. 47261-02FA0-000
По запросу
14
Винт Suzuki art. 09136-06105-000
По запросу
15
SPACER art. 09180-06286-000
По запросу
16
CUSHION art. 09320-10045-000
По запросу
17
SCREW, SIDE art. 09139-06071-000
По запросу
18
WASHER art. 09160-06054-000
По запросу
19
SPACER art. 09180-06258-000
По запросу
20
CUSHION art. 94433-26B01-000
По запросу
21
CLIP, REAR art. 09409-07313-000
По запросу
22
NUT art. 09148-05038-000
По запросу
23
COVER, FRAME FRONT E3,E33 art. 47321-02FA0-000
По запросу
24
FASTENER, NO.1 E3,E33 art. 47322-02FA0-000
По запросу
25
FASTENER, NO.2 E3,E33 art. 47323-02FA0-000
По запросу
26
CLIP, FRONT (GRAY) E3,E33 art. 09409-07330-6GS
По запросу
27
COLOR : art. SPECIAL NOTE
По запросу
