модель 2003 года
- Модель TL-1000R
- Код модели TL1000R

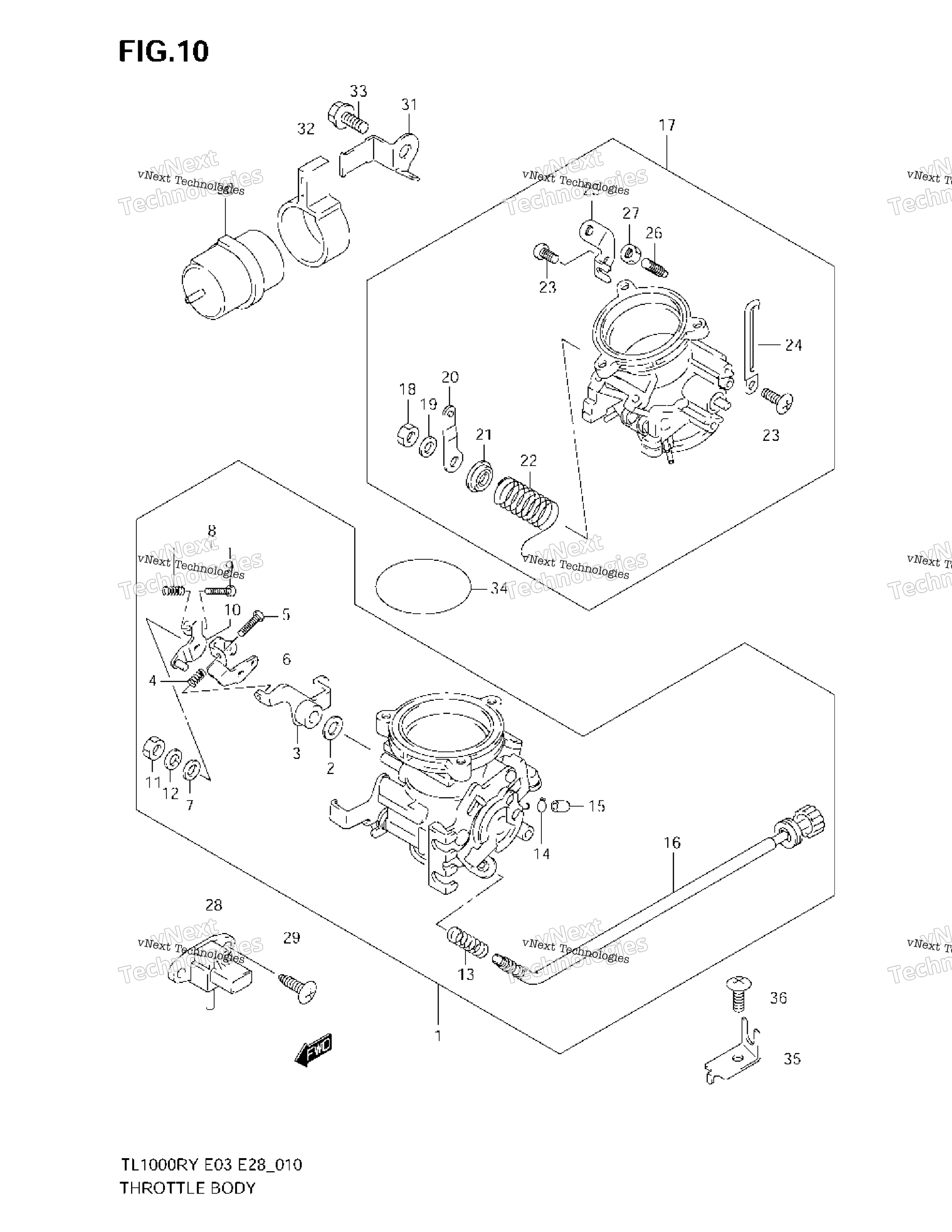

Схема дроссельного узла для TL1000R
Схема
Детали
Номер
Наименование детали
Цена
1
BODY ASSY, THROTTLE FRONT E33; Includes Item(s) 2 - 16 art. 13401-02FC0-000
По запросу
1
BODY ASSY, THROTTLE FRONT art. 13401-02FB0-000
По запросу
2
PACKING art. 13557-02FA0-000
По запросу
3
LEVER ASSY art. 13542-02FA0-000
По запросу
4
SPRING art. 13375-60A00-000
По запросу
5
SCREW art. 13602-42E10-000
По запросу
6
LEVER art. 13543-02FA0-000
По запросу
7
RING art. 95569-82140-000
По запросу
8
SCREW SET, ADJUST art. 13601-60AT0-000
По запросу
9
SCREW art. 02112-0420A-000
По запросу
10
LEVER ASSY art. 13544-02FA0-000
По запросу
11
NUT art. 13607-37010-000
По запросу
12
.LOCK WASHER art. 08321-01087-000
По запросу
13
SPRING art. 13271-93011-000
По запросу
14
CLIP art. 09401-06101-000
По запросу
15
Колпачок резиновый Suzuki art. 13274-84000-000
По запросу
16
ADJUST SCREW ASSY art. 13270-02FA0-000
По запросу
17
BODY ASSY, THROTTLE REAR E33; Includes Item(s) 18 - 27 art. 13402-02FC0-000
По запросу
17
BODY ASSY, THROTTLE REAR art. 13402-02FB0-000
По запросу
18
NUT art. 13607-37010-000
По запросу
19
.LOCK WASHER art. 08321-01087-000
По запросу
20
LEVER ASSY art. 13545-02FA0-000
По запросу
21
RING art. 13574-02FA0-000
По запросу
22
SPRING art. 13573-02FA0-000
По запросу
23
SCREW art. 13602-02F00-000
По запросу
24
CLAMP (L:80) art. 09404-06039-000
По запросу
25
BRACKET art. 13627-02FA0-000
По запросу
26
SCREW art. 13605-47080-000
По запросу
27
NUT art. 13607-47070-000
По запросу
28
SENSOR, AIR PRESSURE art. 18590-80C50-000
По запросу
29
Винт Suzuki art. 03541-0516A-000
от 168 ₽
30
CHAMBER, VACUUM art. 13715-02FA0-000
По запросу
31
PLATE art. 13911-02FA0-000
По запросу
32
BAND art. 13912-02FA0-000
По запросу
33
PLUG (10X10) art. 09248-10010-000
По запросу
34
Уплотнительное кольцо Suzuki art. 09280-60005-000
По запросу
35
PLATE, IDLE ADJUST art. 13279-02FA0-000
По запросу
36
SCREW art. 02142-0616A-000
По запросу
