модель 2003 года
- Модель VL1500
- Код модели VL1500

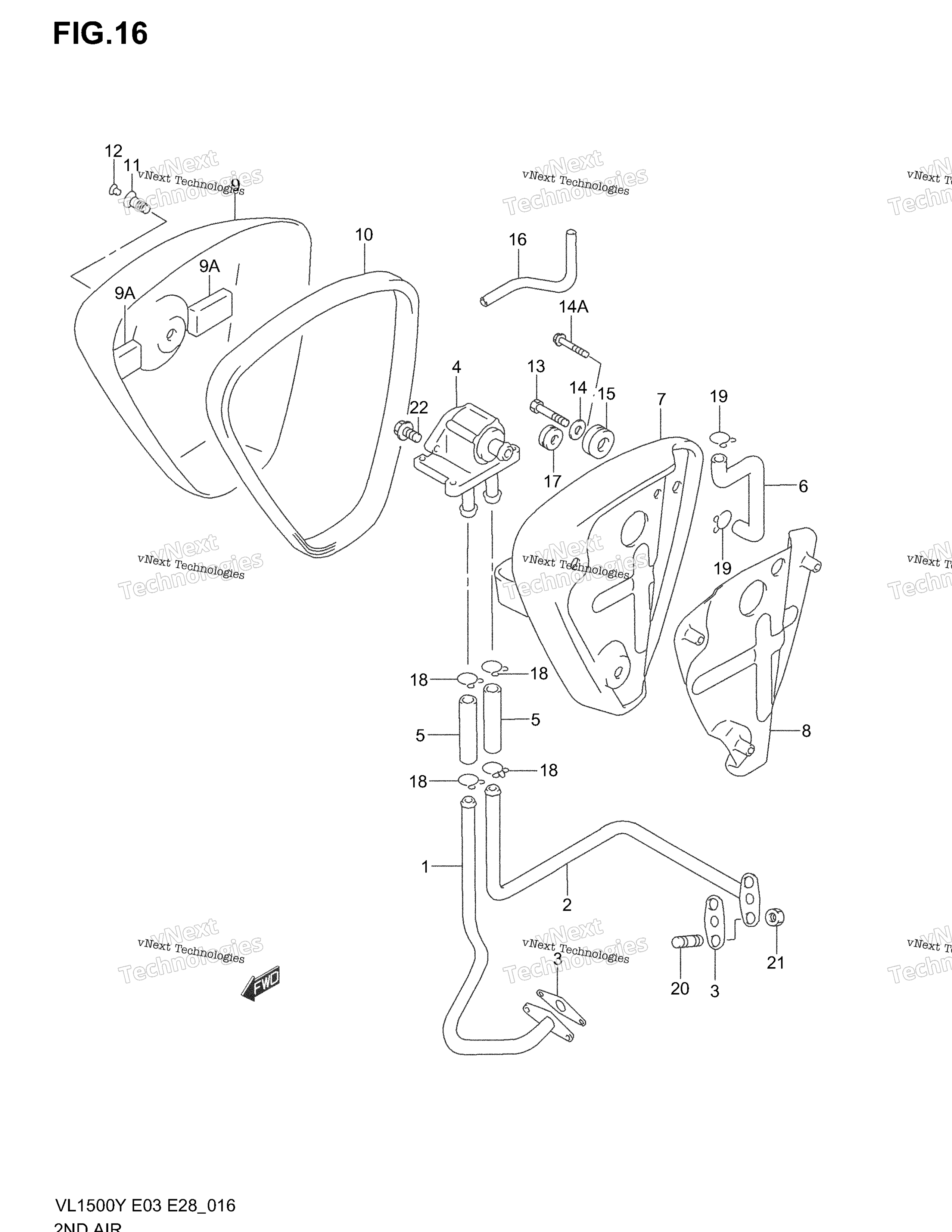

Схема вторичного воздуха для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, 2ND AIR FR art. 18410-10F00-000
По запросу
2
PIPE, 2ND AIR RR art. 18420-10F00-000
По запросу
3
GASKET 2ND AIR PIPE art. 18441-45C01-000
По запросу
4
VALVE ASSY, 2ND AIR MODEL K4 art. 18450-10F03-000
По запросу
5
HOSE, 2ND AIR VALVE MODEL X/Y/K1/K2/K3/K4 art. 18461-10F01-000
По запросу
6
HOSE, 2ND AIR CLEANER art. 18711-10F00-000
По запросу
7
BRACKET art. 18610-10F00-000
По запросу
8
PLATE, HEAT GUARD art. 18740-10F00-000
По запросу
9
CUSHION, 2ND AIR COVER INNER art. 47191-22D00-000
По запросу
9
COVER ASSY, 2ND AIR Includes Item(s) 9A art. 18780-10F00-000
По запросу
10
CUSHION art. 18788-48E00-000
По запросу
11
BOLT, 2ND AIR COVER (8X25) art. 09106-08089-000
По запросу
12
CAP art. 09250-06011-000
По запросу
13
BOLT MODEL W art. 01500-0640B-000
По запросу
14
BOLT, 2ND AIR SUPPORT MODEL X/Y/K1/K2/K3/K4 art. 09116-06176-000
По запросу
14
WASHER (6.5X24X1) MODEL W art. 09160-06114-000
По запросу
15
CUSHION art. 09320-10014-000
По запросу
16
HOSE (4X8X600) MODEL W,L:600!170 MODEL X,L:600!185 MODEL Y/K1/K2/K3/K4,L:600!190 art. 09355-35007-600
По запросу
17
CUSHION art. 09320-08509-000
По запросу
18
CLIP art. 09401-13409-000
По запросу
19
CLIP art. 09401-15101-000
По запросу
20
BOLT art. 01421-0616A-000
По запросу
21
NUT art. 08316-1006B-000
По запросу
22
BOLT art. 01550-0616A-000
По запросу
