модель 2003 года
- Модель VL1500
- Код модели VL1500

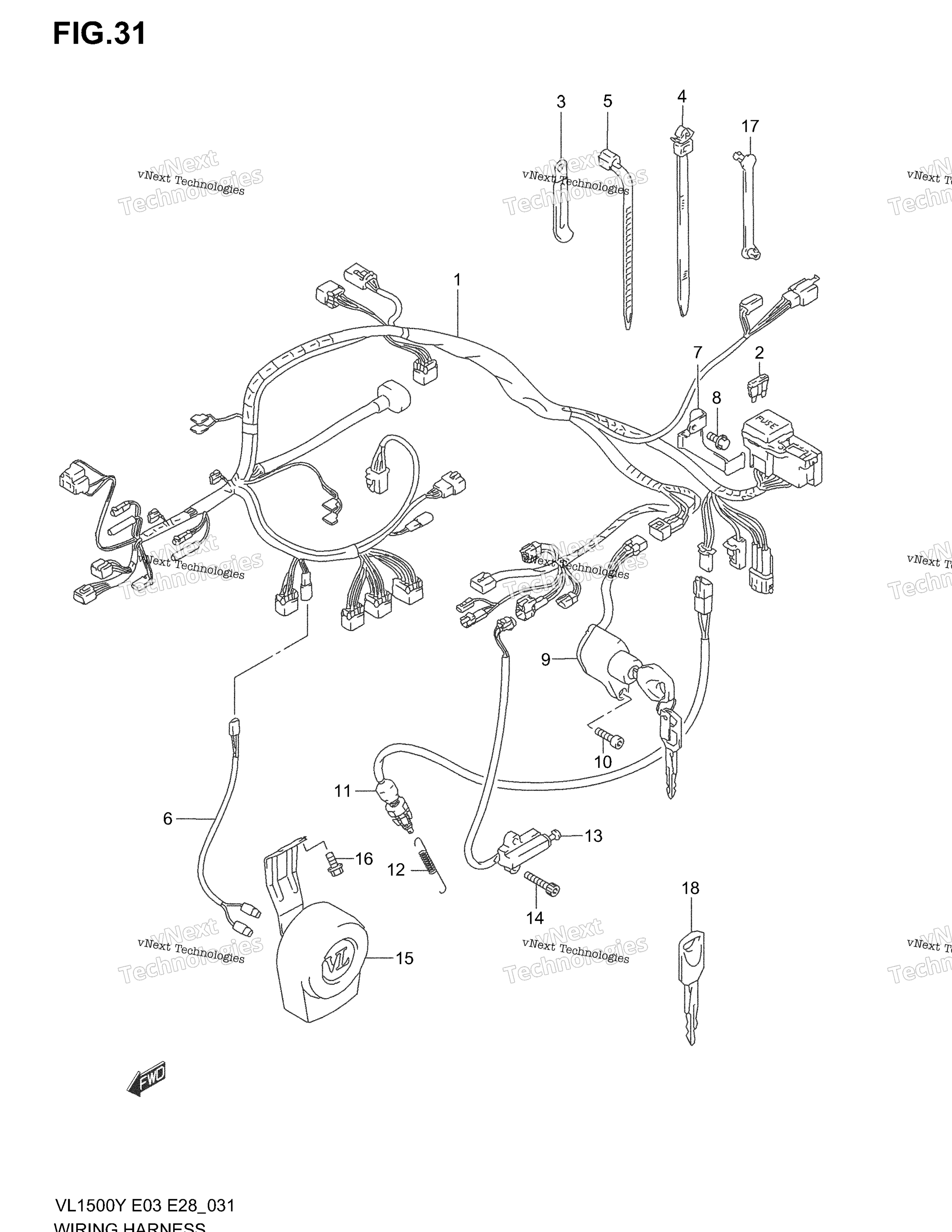

Схема жгута проводов (Model W/X) для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING MODEL X; Includes Item(s) 2 - 2 art. 36610-10F90-000
По запросу
1
HARNESS, WIRING MODEL W art. 36610-10F10-000
По запросу
2
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
2
FUSE (10A) art. 09481-10501-000
По запросу
3
CLAMP (L:95) art. 09404-06036-000
По запросу
3
CLAMP (L:60) art. 09404-06429-000
По запросу
4
CLAMP (L:90) art. 09407-11402-000
По запросу
5
CLAMP (L:165) art. 09407-18402-000
По запросу
5
CLAMP (L:235) art. 09407-25401-000
По запросу
5
CLAMP (L:125) art. 09407-14403-000
По запросу
6
WIRE, HORN LEAD art. 36852-21E10-000
По запросу
7
BRACKET, FUSE art. 36744-10F00-000
По запросу
8
Болт Suzuki art. 01550-0612A-000
По запросу
9
SWITCH ASSY, IGNITION art. 37110-10F00-000
По запросу
10
BOLT art. 07130-0616B-000
По запросу
11
SWITCH ASSY, STOP LAMP art. 37740-10F00-000
По запросу
12
SPRING, STOP LAMP art. 43139-10F00-000
По запросу
13
SWITCH ASSY, SIDE STAND art. 37840-10F01-000
По запросу
14
SCREW art. 02142-0620A-000
По запросу
15
HORN ASSY art. 38500-10F00-000
По запросу
16
BOLT, HORN art. 01550-0616A-000
По запросу
17
Зажим Suzuki art. 09407-03401-000
По запросу
18
KEY, BLANK OPT art. 37146-48E10-000
По запросу
