модель 2003 года
- Модель VL1500
- Код модели VL1500

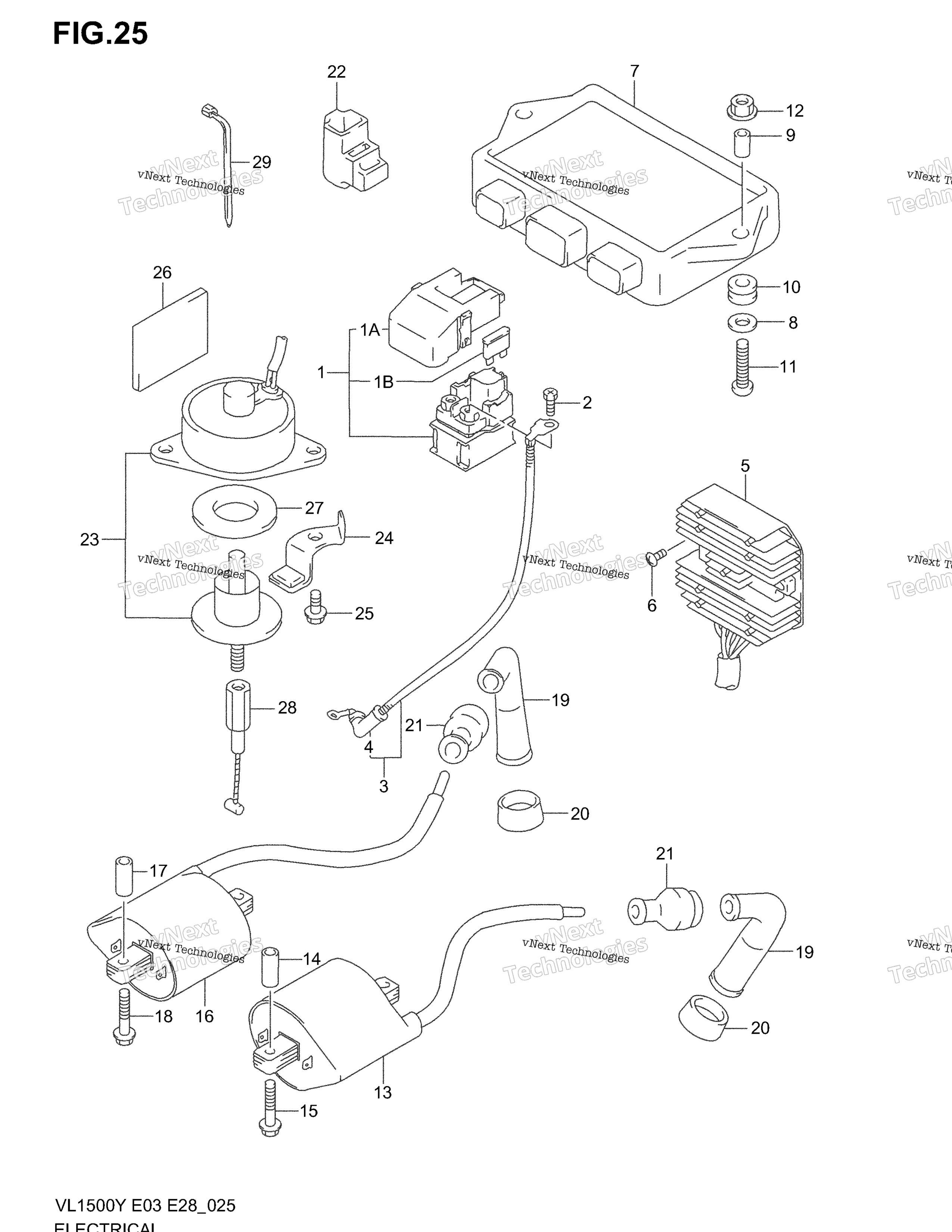

Схема электрооборудования для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
COVER art. 31861-47E00-000
По запросу
1
FUSE, 30A art. 09481-30101-000
По запросу
1
Реле стартера 12В , 5А Suzuki art. 31800-21E30-000
от 9 230 ₽
2
BOLT (6X8) art. 09128-06013-000
По запросу
3
WIRE, STARTER MOTOR LEAD Includes Item(s) 4 art. 33810-10F00-000
По запросу
4
.CAP,STARTER MOTOR LEAD art. 31861-48B10-000
По запросу
5
RECTIFIER, REGULATOR art. 32800-44D11-000
По запросу
6
SCREW art. 02142-0625A-000
По запросу
7
IGNITER ASSY MODEL X/Y/K1/K2/K3/K4 art. 32900-10F60-000
По запросу
7
IGNITER ASSY MODEL W art. 32900-10F10-000
По запросу
8
WASHER (6.5X20X1.6) art. 09160-06066-000
По запросу
9
Втулка металлическая Suzuki 09180-06248 art. 09180-06248-000
от 221 ₽
10
CUSHION art. 09320-09009-000
По запросу
11
SCREW, IGNITER art. 02142-0630B-000
По запросу
12
NUT, IGNITER art. 08316-1006B-000
По запросу
13
COIL ASSY, IGNITION REAR art. 33420-38B01-000
По запросу
14
SPACER (6.4X10X18) art. 09180-06195-000
По запросу
15
BOLT art. 01547-05403-000
По запросу
16
COIL ASSY, IGNITION FRONT art. 33420-10F11-000
По запросу
17
SPACER (6.4X10X18) art. 09180-06195-000
По запросу
18
BOLT art. 01547-05403-000
По запросу
19
CAP, SPARK PLUG art. 33510-38B00-000
По запросу
20
Сальник свечного колпачка Suzuki art. 33541-47D00-000
от 725 ₽
21
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
22
RELAY ASSY, DECOMP art. 38740-26E01-000
По запросу
23
SOLENOID ASSY, DECOMP art. 33970-10F00-000
По запросу
24
STOPPER, DECOMP SOLENOID art. 33971-10F00-000
По запросу
25
BOLT art. 01550-0816A-000
По запросу
26
CUSHION, DECOMP (8X27X3) art. 33652-19B00-000
По запросу
27
CUSHION, DECOMP art. 33972-31D10-000
По запросу
28
Трос Suzuki art. 58900-10F00-000
По запросу
29
CLAMP, HIGH TENSION (L:225) art. 09407-25401-000
По запросу
