модель 2003 года
- Модель VS800
- Код модели VS800GL

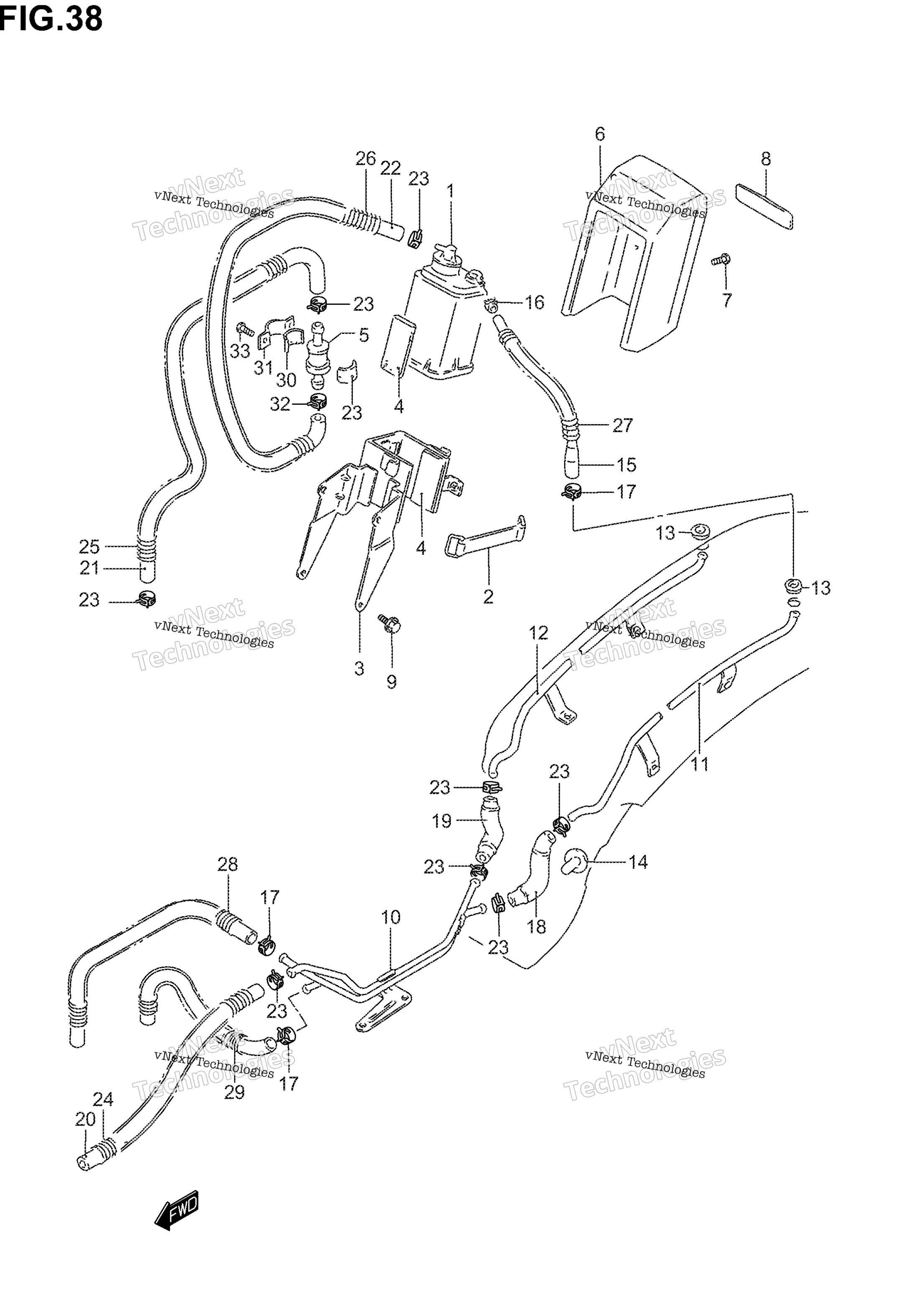

Схема canister (Model K1 / K2 / K3 / K4 E33) для VS800GL
Схема
Детали
Номер
Наименование детали
Цена
1
CANISTER ASSY art. 17210-38A00-000
По запросу
2
BAND art. 09462-00034-000
По запросу
3
PLATE, CANISTER FITTING Includes Item(s) 4 - 5 art. 44880-38A12-000
По запросу
4
CUSHION art. 44885-38A00-000
По запросу
5
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
6
COVER, CANISTER art. 44991-38A10-000
По запросу
7
Винт Suzuki art. 02122-0512A-000
от 168 ₽
8
EMBLEM art. 68261-38A30-000
По запросу
9
BOLT art. 01547-06167-000
По запросу
10
PIPE, CANISTER JOINT FRONT art. 44940-38A00-000
По запросу
11
PIPE, CANISTER JOINT REAR PARG art. 44950-38A10-000
По запросу
12
PIPE, CANISTER JOINT REAR CHG art. 44960-38A10-000
По запросу
13
GROMMET art. 09308-05020-000
По запросу
14
GROMMET art. 09308-05004-000
По запросу
15
HOSE, CANISTER/JOINT PIPE PARG art. 44911-43500-000
По запросу
16
CLIP, NO.2 art. 09401-06405-000
По запросу
17
CLIP, NO.1 art. 09401-08411-000
По запросу
18
HOSE, NO.6 PARG art. 44340-38A00-000
По запросу
19
HOSE, NO.2 CHG art. 44330-38A00-000
По запросу
20
HOSE, NO.1 CHG (L:600!240) art. 09355-54116-600
По запросу
21
HOSE, NO.3 CHG (L:800!215) art. 09343-05414-000
По запросу
22
HOSE, NO.4 CHG (L:800!155) art. 09343-05414-000
По запросу
23
CLIP art. 09401-11413-000
По запросу
24
SPRING, NO.1 art. 09440-13043-000
По запросу
25
SPRING, NO.2 art. 09440-13044-000
По запросу
26
SPRING, NO.3 art. 09440-13043-000
По запросу
27
SPRING, NO.4 art. 09440-10031-000
По запросу
28
SPRING, NO.5 art. 09440-10022-000
По запросу
29
SPRING, NO.6 art. 09440-10019-000
По запросу
30
VALVE, FUEL TANK BREATHER art. 44240-38A00-000
По запросу
31
PLATE FUEL TANK BREATHER NO.2 Includes Item(s) 32 art. 44892-24A00-000
По запросу
32
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
33
SCREW art. 02142-0410A-000
По запросу
