модель 2003 года
- Модель VS800
- Код модели VS800GL

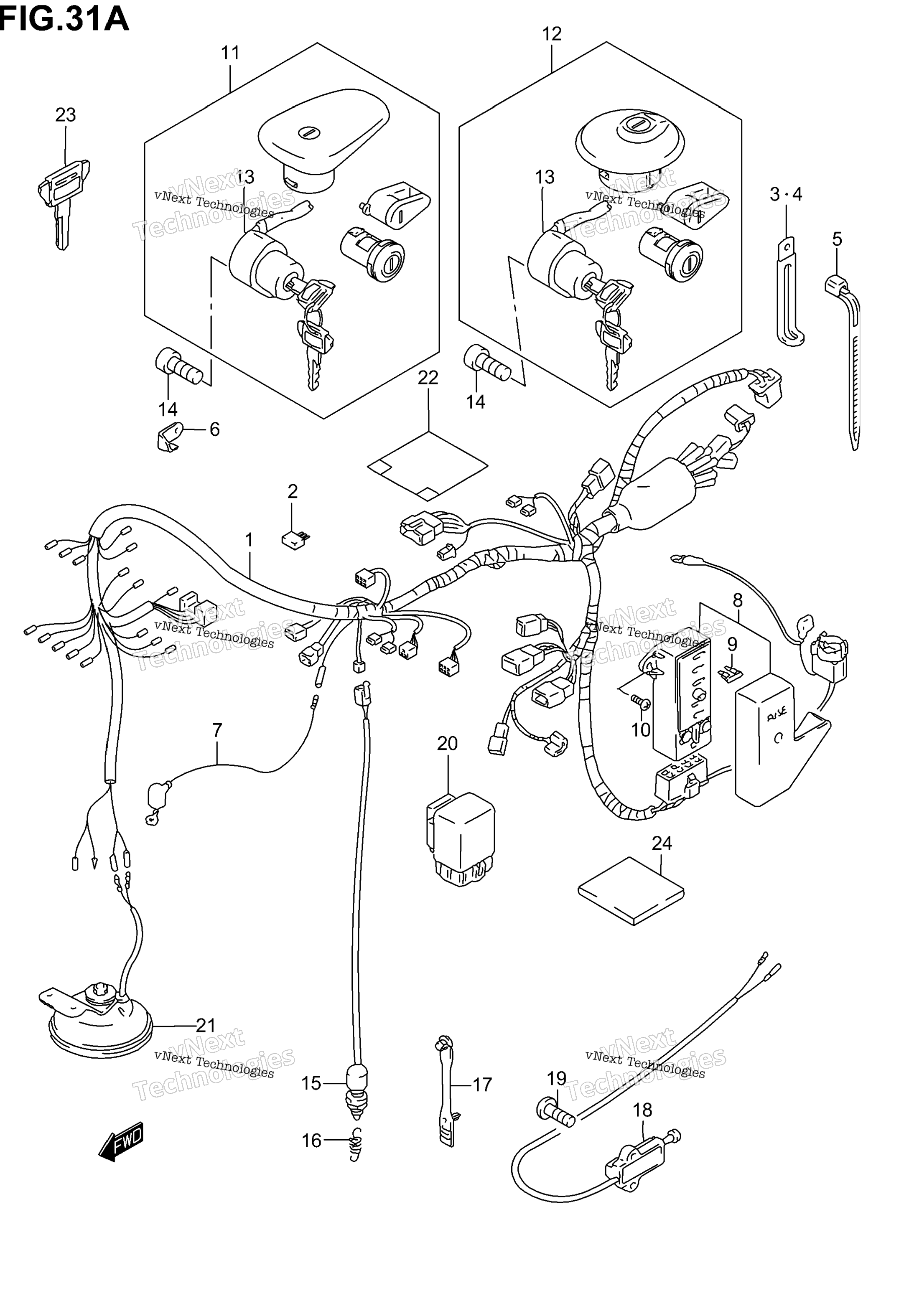

Схема жгута проводов (Model K4) для VS800GL
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING Includes Item(s) 2 art. 36610-39AJ0-000
По запросу
2
DIODE FOR SIDE STAND art. 36611-38A10-000
По запросу
3
CLAMP (L:80,T:0.7) art. 09404-06039-000
По запросу
4
CLAMP (L:45) art. 09404-06429-000
По запросу
5
CLAMP (L:125) art. 09407-14403-000
По запросу
5
CLAMP (L:165) art. 09407-18402-000
По запросу
6
PLATE, COUPLER HOLDER art. 36687-38A00-000
По запросу
7
WIRE, WATER TEMP GAUGE art. 36851-17E00-000
По запросу
8
FUSE BOX ASSY Includes Item(s) 9 - 9 art. 36740-39A00-000
По запросу
9
FUSE (25A) art. 09481-25103-000
По запросу
9
FUSE (10A) art. 09481-10101-000
По запросу
10
SCREW art. 02142-0616A-000
По запросу
11
LOCK SET art. 37100-38836-000
По запросу
12
LOCK SET E33; Includes Item(s) 13 art. 37000-38840-000
По запросу
13
SWITCH ASSY, IGNITION art. 37110-38A04-000
По запросу
14
BOLT, IGNITION art. 07130-0516A-000
По запросу
15
SWITCH ASSY, STOP LAMP art. 37740-31D00-000
По запросу
16
SPRING art. 09443-06046-000
По запросу
17
CLAMP, SIDE STAND art. 09407-05403-000
По запросу
18
SWITCH ASSY, SIDE STAND art. 37840-39A23-000
По запросу
19
SCREW art. 02112-7620B-000
По запросу
20
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
21
HORN ASSY art. 38500-39A00-000
По запросу
22
COVER, HARNESS art. 36618-15D21-000
По запросу
23
KEY, BLANK (TYPE F) OPT art. 37146-03A30-000
По запросу
23
KEY, BLANK (TYPE E) OPT art. 37146-03A20-000
По запросу
23
KEY, BLANK (TYPE D) OPT art. 37146-03A10-000
По запросу
23
Болванка ключка зажигания Suzuki art. 37146-03A00-000
По запросу
24
PROTECTOR art. 36920-02200-000
По запросу
