модель 2003 года
- Модель VS800
- Код модели VS800GL

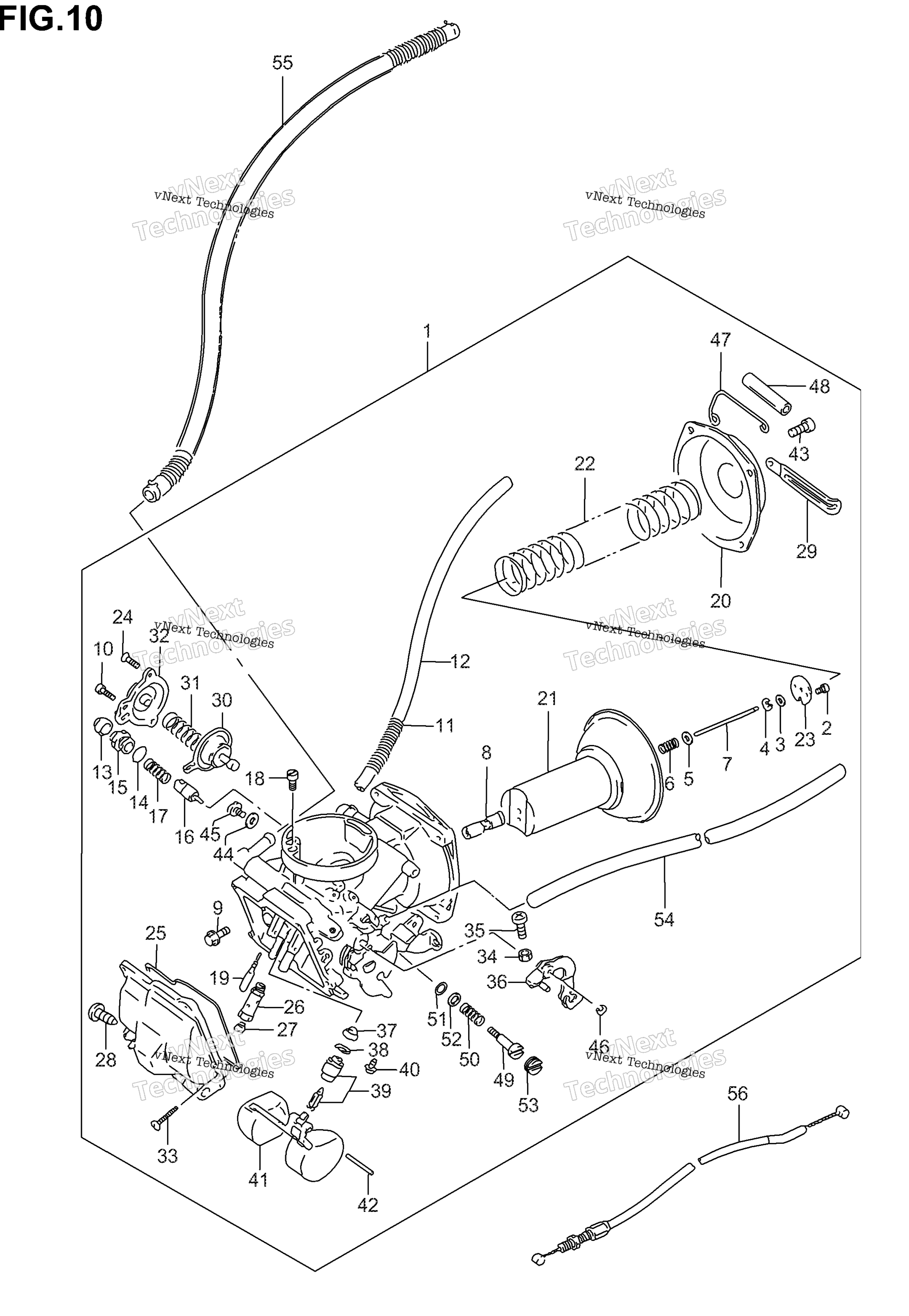

Схема карбюратора (Front) для VS800GL
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY, FRONT MODEL K5 E3,E28 art. 13210-38E11-000
По запросу
1
CARBURETOR ASSY, FRONT MODEL K1/K2/K3/K4 E33 art. 13210-38E51-000
По запросу
2
SCREW art. 02112-33073-000
По запросу
3
RING art. 13387-47010-000
По запросу
4
E RING art. 13394-10010-000
По запросу
5
WASHER art. 13382-44030-000
По запросу
6
SPRING art. 13388-44030-000
По запросу
7
NEEDLE, JET (5D47-1) art. 13383-45C20-000
По запросу
8
JET, NEEDLE (P-2M) art. 09494-00892-000
По запросу
9
SCREW art. 13605-38B00-000
По запросу
10
SCREW art. 02112-0410A-000
По запросу
11
SPRING art. 13689-38A00-000
По запросу
12
HOSE (5X8.2X600) L:600!185 art. 44420-44AR0-000
По запросу
13
CAP art. 13681-04011-000
По запросу
14
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
15
HOLDER, GUIDE art. 13418-38A00-000
По запросу
16
PLUNGER ASSY art. 13411-01400-000
По запросу
17
SPRING art. 13417-08210-000
По запросу
18
JET, PILOT AIR (65) art. 09492-65005-000
По запросу
19
JET, PILOT (40) art. 09492-40021-000
По запросу
20
COVER art. 13502-38A00-000
По запросу
21
Диафрагма карбюратора Suzuki art. 13500-05A11-000
от 16 359 ₽
22
SPRING art. 13503-38B00-000
По запросу
23
PLATE art. 13389-37400-000
По запросу
24
SCREW art. 02122-0410A-000
По запросу
25
Уплотнительное кольцо Suzuki art. 13251-38A00-000
По запросу
26
HOLDER art. 13385-05A11-000
По запросу
27
JET, MAIN (127.5) art. 09491-25018-000
По запросу
28
.SCREW,DRAIN ?13247-02340 art. 13247-02340-000
По запросу
29
CLAMP art. 09404-06039-000
По запросу
30
DIAPHRAGM ASSY art. 13480-05A11-000
По запросу
31
SPRING art. 13481-45C10-000
По запросу
32
COVER art. 13484-38A00-000
По запросу
33
SCREW art. 13601-04148-000
По запросу
34
NUT art. 08310-00047-000
По запросу
35
SCREW art. 02112-0430B-000
По запросу
36
LEVER ASSY art. 13554-38A00-000
По запросу
37
FILTER art. 13376-19F00-000
По запросу
38
Уплотнительное кольцо Suzuki art. 13374-35C00-000
По запросу
39
VALVE ASSY, NEEDLE art. 13370-39A00-000
По запросу
40
SCREW art. 13602-05A10-000
По запросу
41
FLOAT art. 13250-38B00-000
По запросу
42
PIN, FLOAT art. 13254-20010-000
По запросу
43
SCREW art. 02112-05127-000
По запросу
44
WASHER art. 13523-46110-000
По запросу
45
SCREW art. 02112-0506B-000
По запросу
46
E RING art. 13415-38300-000
По запросу
47
CLIP art. 13671-38A00-000
По запросу
48
PROTECTOR (6X10X600) L:600!50 art. 09352-60104-600
По запросу
49
SCREW, AIR (1,1/4) E3,E28 art. 13279-47070-000
По запросу
50
.SPRING art. 13268-47070-000
По запросу
51
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
52
Шайба Suzuki art. 13291-29900-000
По запросу
53
PLUG art. 13281-05A00-000
По запросу
54
HOSE (5X8X430) E33 art. 13683-38B01-000
По запросу
55
HOSE ASSY, FUEL art. 13683-38A21-000
По запросу
56
CABLE, ID SYNCRO MODEL K1/K2/K3/K4 art. 13641-38A01-000
По запросу
