модель 2004 года
- Модель DR-Z 400
- Код модели DR-Z400

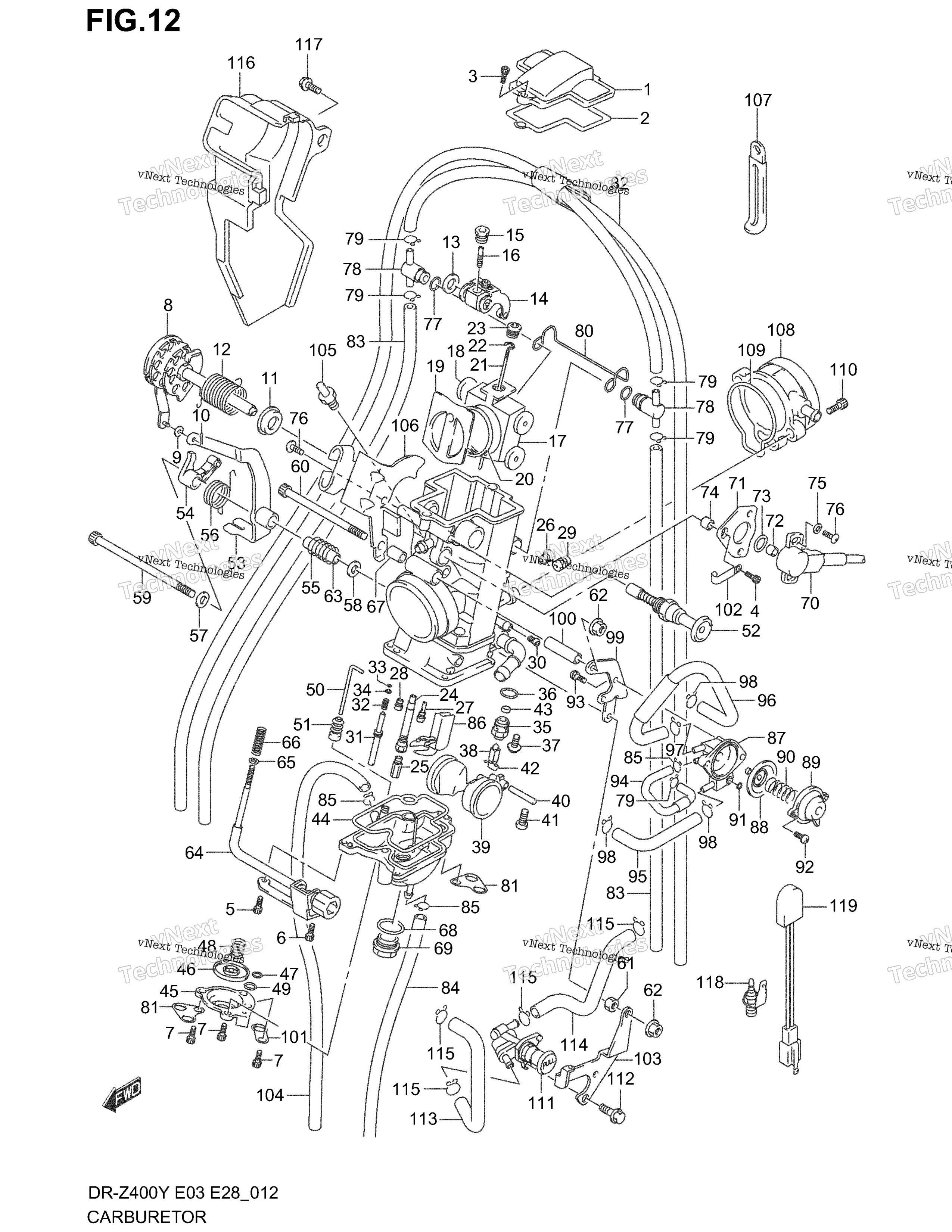

Схема карбюратора (Model Y/K1/K2) для DR-Z400
Схема
Детали
Номер
Наименование детали
Цена
0
CARBURETOR ASSY DR-Z400Y/K1/K2 art. 13200-29FF1-000
По запросу
0
CARBURETOR ASSY DR-Z400EY/EK1/EK2; Includes Item(s) 1 - 106 art. 13200-29FH0-000
По запросу
1
TOP art. 13261-29F00-000
По запросу
2
TOP WASHER art. 13266-29F00-000
По запросу
3
BOLT (4X12) art. 13612-29F10-000
По запросу
4
BOLT (4X12) art. 13612-29F10-000
По запросу
5
BOLT (4X12) art. 13612-29F10-000
По запросу
6
BOLT (4X14) DR-Z400Y/K1/K2 art. 13612-29F20-000
По запросу
6
BOLT (4X12) DR-Z400EY/EK1/EK2 art. 13612-29F10-000
По запросу
7
BOLT (4X8) art. 13612-29F30-000
По запросу
8
SHAFT, THROTTLE art. 13550-29F00-000
По запросу
9
WASHER art. 13418-29F00-000
По запросу
10
PIN art. 13544-29F00-000
По запросу
11
COLLAR art. 13574-29F00-000
По запросу
12
SPRING art. 13573-29F00-000
По запросу
13
WASHER art. 13572-29F00-000
По запросу
14
LINK ARM art. 13564-29F00-000
По запросу
15
NUT art. 13607-29F00-000
По запросу
16
SCREW art. 13605-29F00-000
По запросу
17
VALVE, THROTTLE art. 13551-29F00-000
По запросу
18
BEARING art. 13570-29F00-000
По запросу
19
VALVE art. 13555-29F00-000
По запросу
20
LIP SEAL art. 13559-29F00-000
По запросу
21
NEEDLE, JET art. 13383-29F00-000
По запросу
22
BAR CLIP art. 13394-29F00-000
По запросу
23
SCREW, NEEDLE SET art. 13605-29F10-000
По запросу
24
MAIN NOZZLE art. 13342-29F00-000
По запросу
25
JET, MAIN (142) art. 09491-28020-000
По запросу
26
JET, MAIN AIR (200) art. 09491-40014-000
По запросу
27
JET, SLOW (45) art. 09492-45038-000
По запросу
28
JET, STARTER (65) art. 09492-65009-000
По запросу
29
JET, SLOW AIR (60) art. 09491-60012-000
По запросу
30
JET, AIR (90) art. 09493-90009-000
По запросу
31
SCREW, ADJUST (1,1/2) art. 13279-29F00-000
По запросу
32
SPRING art. 13271-29F00-000
По запросу
33
Уплотнительное кольцо Suzuki art. 13295-26E00-000
от 420 ₽
34
WASHER art. 13291-26E00-000
По запросу
35
VALVE SET art. 13371-29F00-000
По запросу
36
O RING art. 13374-29F00-000
По запросу
37
SCREW art. 13601-29F00-000
По запросу
38
VALVE, FLOAT art. 13370-29F00-000
По запросу
39
FLOAT art. 13250-29F00-000
По запросу
40
PIN art. 13254-26E00-000
По запросу
41
SCREW art. 13602-43E00-000
По запросу
42
CLIP art. 13375-26E00-000
По запросу
43
Фильтр топливный Suzuki art. 15165-24F00-000
от 725 ₽
44
PACKING art. 13251-29F00-000
По запросу
45
COVER art. 13488-29F00-000
По запросу
46
DIAPHRAGM art. 13491-29F00-000
По запросу
47
U RING art. 13497-14F01-000
По запросу
48
SPRING art. 13494-15F00-000
По запросу
49
O RING art. 13673-26E10-000
По запросу
50
ROD art. 13487-29F00-000
По запросу
51
CAP art. 13499-29F01-000
По запросу
52
VALVE, STARTER art. 13410-29F00-000
По запросу
53
LINK LEVER art. 13490-29F00-000
По запросу
54
LINK LEVER art. 13490-29F10-000
По запросу
55
SPRING art. 13494-29F00-000
По запросу
56
SPRING art. 13494-29F10-000
По запросу
57
WASHER art. 13615-29F00-000
По запросу
58
COLLAR art. 13582-29F00-000
По запросу
59
BOLT art. 13612-29F40-000
По запросу
60
BOLT DR-Z400Y/K1/K2 art. 13612-29F50-000
По запросу
60
BOLT DR-Z400EY/EK1/EK2 art. 13612-29F40-000
По запросу
61
NUT DR-Z400Y/K1/K2 art. 13607-29F10-000
По запросу
62
NUT art. 13607-24F00-000
По запросу
63
COLLAR art. 13582-29F10-000
По запросу
64
SCREW, STOP art. 13270-29F01-000
По запросу
65
WASHER art. 13427-26E00-000
По запросу
66
SPRING art. 13271-26EA0-000
По запросу
67
COLLAR art. 13582-29F20-000
По запросу
68
O RING art. 13246-29F00-000
По запросу
69
BOLT art. 13247-29F00-000
По запросу
70
SENSOR, THROTTLE art. 13580-29F00-000
По запросу
71
PLATE art. 13627-29F00-000
По запросу
72
COLLAR art. 13582-24F00-000
По запросу
73
Уплотнительное кольцо Suzuki art. 13575-03F00-000
от 420 ₽
74
COLLAR art. 13582-29F30-000
По запросу
75
WASHER art. 13572-14F00-000
По запросу
76
BOLT (4X8) art. 13612-29F00-000
По запросу
77
O RING art. 13673-26E01-000
По запросу
78
JOINT art. 13687-29F00-000
По запросу
79
CLIP art. 09401-06101-000
По запросу
80
CLIP art. 13692-29F00-000
По запросу
81
BINDER art. 13693-36E00-000
По запросу
82
PIPE art. 13680-29F00-000
По запросу
83
PIPE art. 13686-29F00-000
По запросу
84
PIPE, RUBBER art. 13684-29F00-000
По запросу
85
CLIP art. 09401-05402-XC0
По запросу
86
PLATE art. 13257-29F00-000
По запросу
87
BODY, DIAPHRAGM art. 13484-29F00-000
По запросу
88
DIAPHRAGM art. 13480-29F00-000
По запросу
89
COVER art. 13484-29F10-000
По запросу
90
SPRING art. 13481-29F00-000
По запросу
91
U RING art. 13486-15F01-000
По запросу
92
SCREW art. 13601-15F20-000
По запросу
93
SCREW art. 02112-3408A-000
По запросу
94
PIPE, RUBBER art. 13680-29F11-000
По запросу
95
PIPE, RUBBER art. 13681-29F01-000
По запросу
96
PIPE, RUBBER art. 13680-29F20-000
По запросу
97
CLIP art. 09401-07101-000
По запросу
98
CLIP art. 13671-29F00-000
По запросу
99
PLATE, STAY art. 13628-29F00-000
По запросу
100
COLLAR art. 13582-29F40-000
По запросу
101
BINDER art. 13693-28E00-000
По запросу
102
BINDER art. 13432-29F00-000
По запросу
103
PLATE, STAY DR-Z400Y/K1/K2 art. 13629-29F00-000
По запросу
104
PIPE art. 13683-29F00-000
По запросу
105
SCREW, STOP art. 13296-29F00-000
По запросу
106
PLATE, STAY art. 13621-29F10-000
По запросу
107
CLAMP, OVER FLOW HOSE CASE art. 09404-06039-000
По запросу
107
CLAMP, OVER FLOW HOSE LOW art. 09404-08420-000
По запросу
108
JOINT, AIR CLEANER art. 13670-29F00-000
По запросу
109
O RING, AIR CLEANER JOINT art. 13278-29F00-000
По запросу
110
BOLT, AIR CLEANER JOINT art. 07130-0512B-000
По запросу
111
STARTER DR-Z400Y/K1/K2 art. 13440-29F00-000
По запросу
112
BOLT, STARTER DR-Z400Y/K1/K2 art. 01547-0616B-000
По запросу
113
HOSE, STARTER TO HEAD DR-Z400Y/K1/K2 art. 13697-29F00-000
По запросу
114
HOSE, STARTER TO AIR CLEANER DR-Z400Y/K1/K2 art. 13697-29F10-000
По запросу
115
CLIP DR-Z400Y/K1/K2 art. 09401-08401-000
По запросу
116
COVER, CARBURETOR art. 13311-29F00-000
По запросу
117
BOLT, CARBURETOR COVER art. 09111-06107-000
По запросу
118
Датчик температуры Suzuki art. 13650-25E01-000
По запросу
119
THERMO SWITCH CARB HEATER OPT art. 13655-16F00-000
По запросу
