модель 2004 года
- Модель DR-Z 400
- Код модели DR-Z400

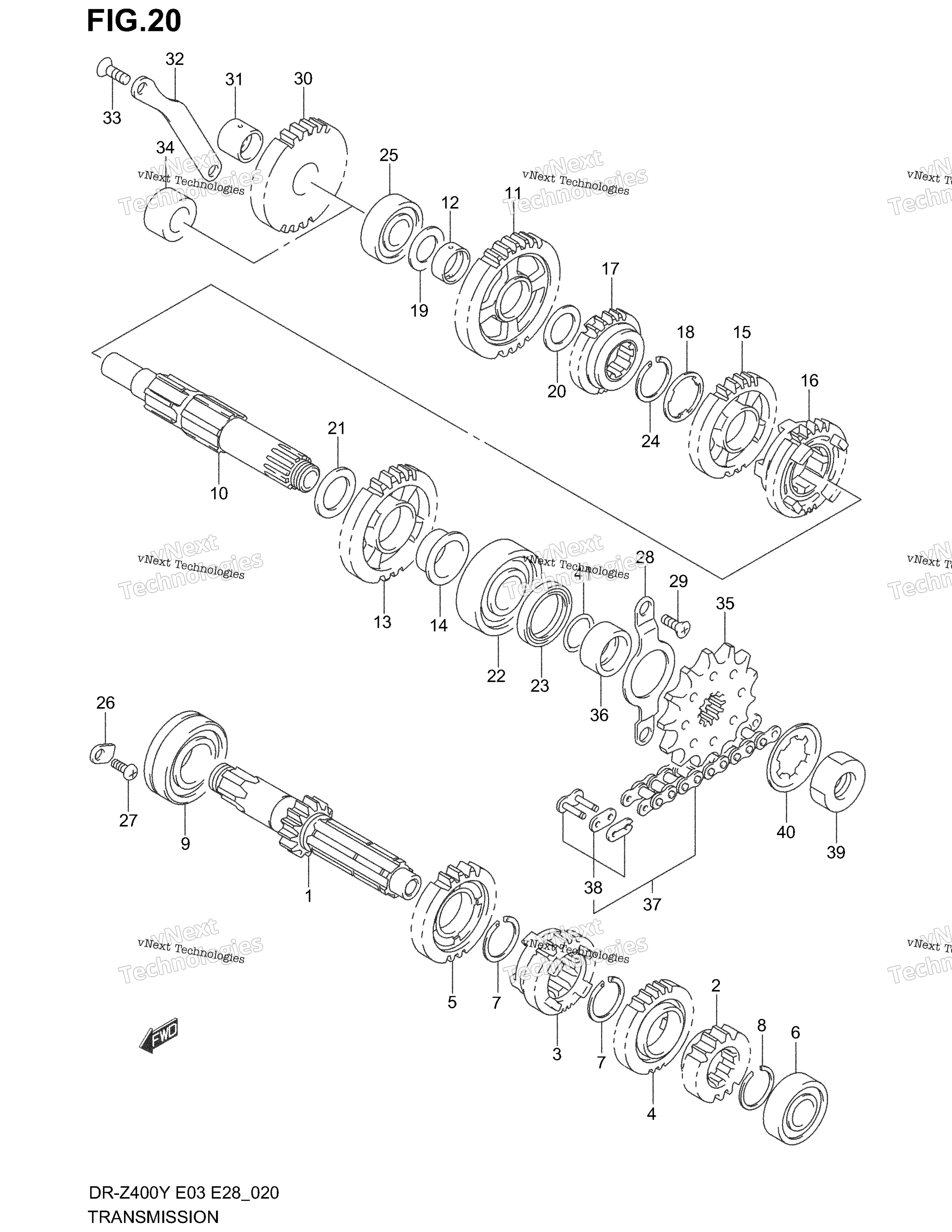

Схема трансмиссии для DR-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT COUNTER (NT:14) art. 24120-05D20-000
По запросу
2
GEAR 2ND DRIVE (NT:15) art. 24221-28C20-000
По запросу
3
GEAR 3RD DRIVE (NT:16) art. 24231-05D02-000
По запросу
4
GEAR, 4TH DRIVE (NT:22) MODEL Y/K1 art. 24241-05D01-000
По запросу
5
GEAR 5TH DRIVE (NT:22) art. 24251-05D00-000
По запросу
6
BEARING, CNTR SHAFT LH 17X40X12 art. 09262-17027-000
По запросу
7
CIRCLIP, 4TH/5TH DRIVE art. 09380-25010-000
По запросу
8
CIRCLIP, 2ND DRIVE art. 09380-25013-000
По запросу
9
Подшипник 09262-25003 art. 09262-25003-000
от 3 119 ₽
10
DRIVE SHAFT art. 24130-05D21-000
По запросу
11
GEAR 1ST DRIVEN (NT:32) art. 24311-05D00-000
По запросу
12
BUSH 1ST DRIVEN GEAR art. 24312-29F00-000
По запросу
13
GEAR 2ND DRIVEN (NT:26) art. 24321-28C02-000
По запросу
14
BUSH 2ND DRIVEN GEAR art. 24322-44E10-000
По запросу
15
GEAR 3RD DRIVEN (NT:22) art. 24331-05D01-000
По запросу
16
GEAR 4TH DRIVEN (NT:24) MODEL K2/K3/K4 art. 24341-05D01-000
По запросу
17
GEAR 5TH DRIVEN (NT:19) art. 24351-05D20-000
По запросу
18
WASHER LOCK (25.1X31X1.0) art. 09167-25012-000
По запросу
19
Шайба 17х30х1,0 Suzuki 09181-17223 art. 09181-17223-000
По запросу
20
WASHER, 1ST DRIVEN, LH 20X30X1.0 art. 09181-20195-000
По запросу
21
WASHER, 2ND DRIVEN, RH 22X34X1.0 art. 09181-22223-000
По запросу
22
BEARING, DRIVE SHAFT, LH 22X56X16 art. 09262-22024-000
По запросу
23
OIL SEAL (30X40X6) 30X40X6 art. 09283-30053-000
По запросу
24
CIRCLIP, 3RD DRIVEN art. 09380-25010-000
По запросу
25
BEARING, DRIVE SHAFT, RH 17X40X12 art. 09262-17023-000
По запросу
26
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
27
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
28
RETAINER DRIVE SHAFT OIL SEAL art. 24751-29F00-000
По запросу
29
BOLT, RETAINER (6X14) art. 09126-06007-000
По запросу
30
GEAR, KICK IDLE (NT:26) DR-Z400Y/K1/K2/K3 art. 26261-29F00-000
По запросу
31
BUSH, KICK IDLE DR-Z4OOY/K1/K2/K3 art. 26262-29F00-000
По запросу
32
RETAINER KICK IDLE GEAR art. 26264-29F00-000
По запросу
33
SCREW, KICK IDLE art. 02122-0616A-000
По запросу
34
SPACER, KICK IDLE 17X30.5X16.3 DR-Z400EY/EK1/EK2/EK3 art. 09180-17055-000
По запросу
35
SPROCKET, ENGINE (NT:14) art. 27511-47D10-000
По запросу
36
SPACER ENGINE SPROCKET art. 27531-29F00-000
По запросу
37
CHAIN ASSY, DRIVE (RK520KZO,112L) Includes Item(s) 38 art. 27600-29F30-112
По запросу
38
JOINT SET, CHAIN art. 27620-29F10-000
По запросу
39
Гайка Suzuki art. 09140-18006-000
от 630 ₽
40
Стопорная шайба Suzuki art. 09167-22012-000
По запросу
41
O RING (D:2.5,ID:21) art. 09280-21008-000
По запросу
