модель 2004 года
- Модель DR-Z 400
- Код модели DR-Z400

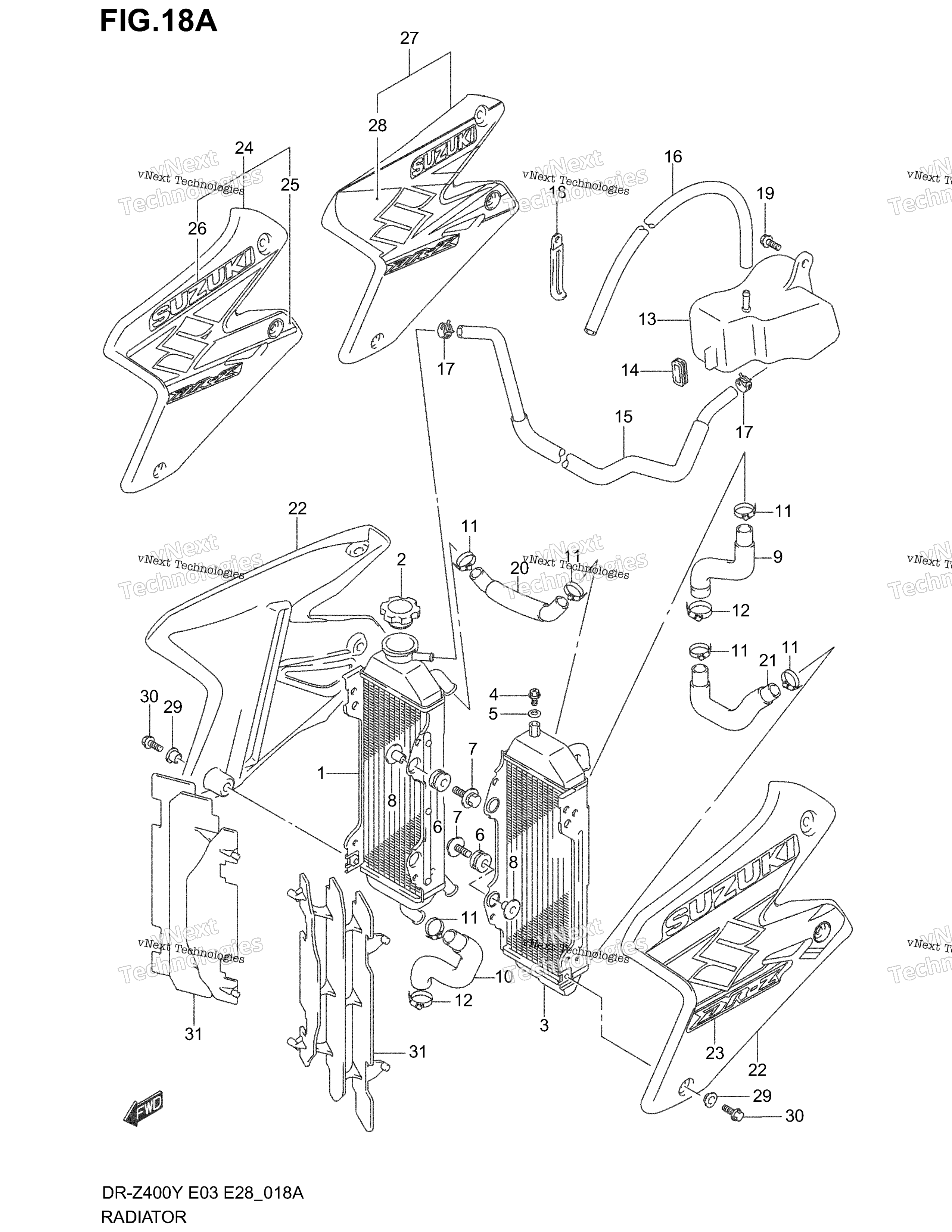

Схема радиатора (Model K2/K3/K4) для DR-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR, RH art. 17710-29F20-000
По запросу
2
CAP, RADIATOR (1.1) art. 17730-12C30-000
По запросу
3
RADIATOR, LH art. 17720-29F20-000
По запросу
4
BOLT, AIR RELEASE art. 17568-50F00-000
По запросу
5
GASKET, AIR RELEASE art. 09168-06026-000
По запросу
6
CUSHION RADIATOR LWR art. 17787-19A00-000
По запросу
7
BOLT (6X25) art. 09116-06147-000
По запросу
8
SPACER art. 09180-06243-000
По запросу
9
HOSE, INLET MODEL K2 art. 17851-29F21-000
По запросу
10
HOSE, OUTLET art. 17852-29F20-000
По запросу
11
CLAMP art. 09402-28511-000
По запросу
12
CLAMP art. 09402-32511-000
По запросу
13
Расширительный бачок системы охлаждения Suzuki art. 17911-29F11-000
По запросу
14
CUSHION RESERVOIR TANK art. 17913-29F00-000
По запросу
15
HOSE RESERVOIR TANK INLET art. 17981-29F01-000
По запросу
16
HOSE, OVERFLOW L:2000!650 art. 09352-50901-00B
По запросу
17
CLIP art. 09401-08411-000
По запросу
18
CLAMP, RESERVOIR INLET HOSE art. 09404-06039-000
По запросу
18
CLAMP, RESERVOIR HOSE art. 09404-08211-000
По запросу
19
Болт Suzuki art. 01550-0612A-000
По запросу
20
HOSE RADIATOR JOINT art. 17853-29F10-000
По запросу
21
HOSE, JOINT LOWER art. 17854-29F20-000
По запросу
22
COVER, RADIATOR, LH (YELLOW) MODEL K2; Includes Item(s) 23 - 23 art. 17770-29F40-YU1
По запросу
22
COVER, RADIATOR, RH (YELLOW) MODEL K2 art. 17760-29F40-YU1
По запросу
23
TAPE, RADIATOR COVER, LH MODEL K2 art. 68670-29F00-GY7
По запросу
23
TAPE, RADIATOR COVER, RH MODEL K2 art. 68660-29F00-GY7
По запросу
24
COVER, RADIATOR, LH (YELLOW) MODEL K3; Includes Item(s) 25 - 26 art. 17770-29F50-YU1
По запросу
24
COVER, RADIATOR, RH (YELLOW) MODEL K3 art. 17760-29F50-YU1
По запросу
25
TAPE, RADIATOR COVER, LH MODEL K3 art. 68675-29F50-KH2
По запросу
25
TAPE, RADIATOR COVER, RH MODEL K3 art. 68665-29F50-KH2
По запросу
26
EMBLEM, "SUZUKI" MODEL K3 art. 68661-29F01-GY8
По запросу
27
COVER, RADIATOR, RH (YELLOW) MODEL K4 art. 17760-29F60-YU1
По запросу
27
COVER, RADIATOR, LH (YELLOW) MODEL K4; Includes Item(s) 28 - 28 art. 17770-29F60-YU1
По запросу
28
TAPE, RADIATOR COVER, RH MODEL K4 art. 68665-29F60-NV1
По запросу
28
TAPE, RADIATOR COVER, LH MODEL K4 art. 68675-29F60-NV1
По запросу
29
WASHER, RADIATOR COVER art. 09169-06060-000
По запросу
30
Болт Suzuki art. 01547-0612B-000
По запросу
31
LOUVER RADIATOR art. 17831-37E11-000
По запросу
