модель 2005 года
- Модель VL800
- Код модели VL800

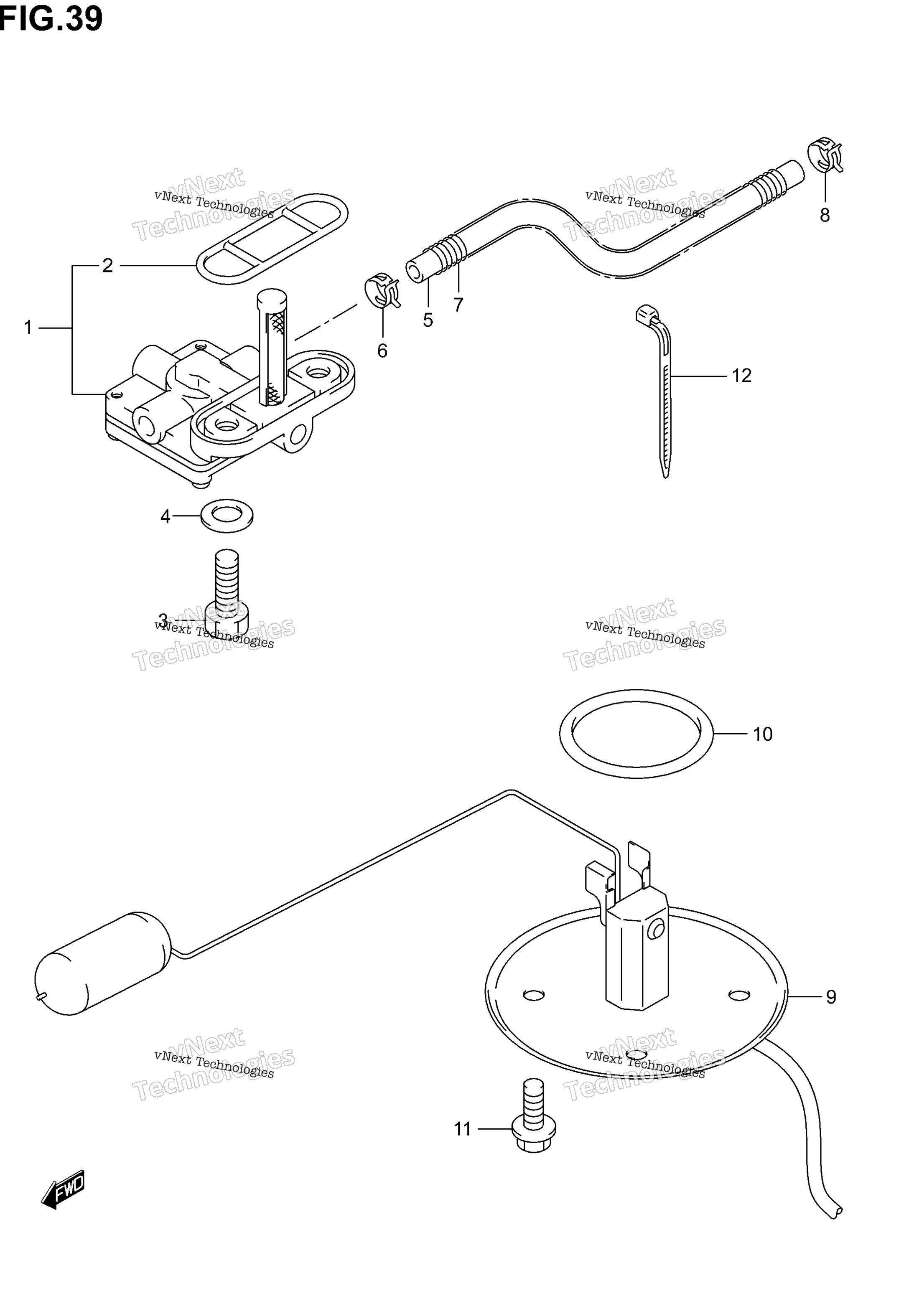

Схема топливного крана (Model K1/K2/K3/K4) для VL800
Схема
Детали
Номер
Наименование детали
Цена
1
COCK ASSY, FUEL Includes Item(s) 2 art. 44300-41F01-000
По запросу
2
O RING art. 44351-33E01-000
По запросу
3
BOLT, COCK MODEL K1 art. 09128-06086-000
По запросу
4
GASKET art. 09168-06026-000
По запросу
5
HOSE, FUEL (L:600!460) art. 09359-50101-600
По запросу
6
CLIP art. 09401-11413-000
По запросу
7
SPRING art. 09440-12037-000
По запросу
8
CLIP art. 09401-09403-000
По запросу
9
GAUGE, FUEL LEVEL art. 34810-41F01-000
По запросу
10
O RING art. 34825-31F00-000
По запросу
11
Болт Suzuki art. 01550-0612A-000
По запросу
12
CLAMP art. 09404-06429-000
По запросу
