модель 2005 года
- Модель VL800
- Код модели VL800

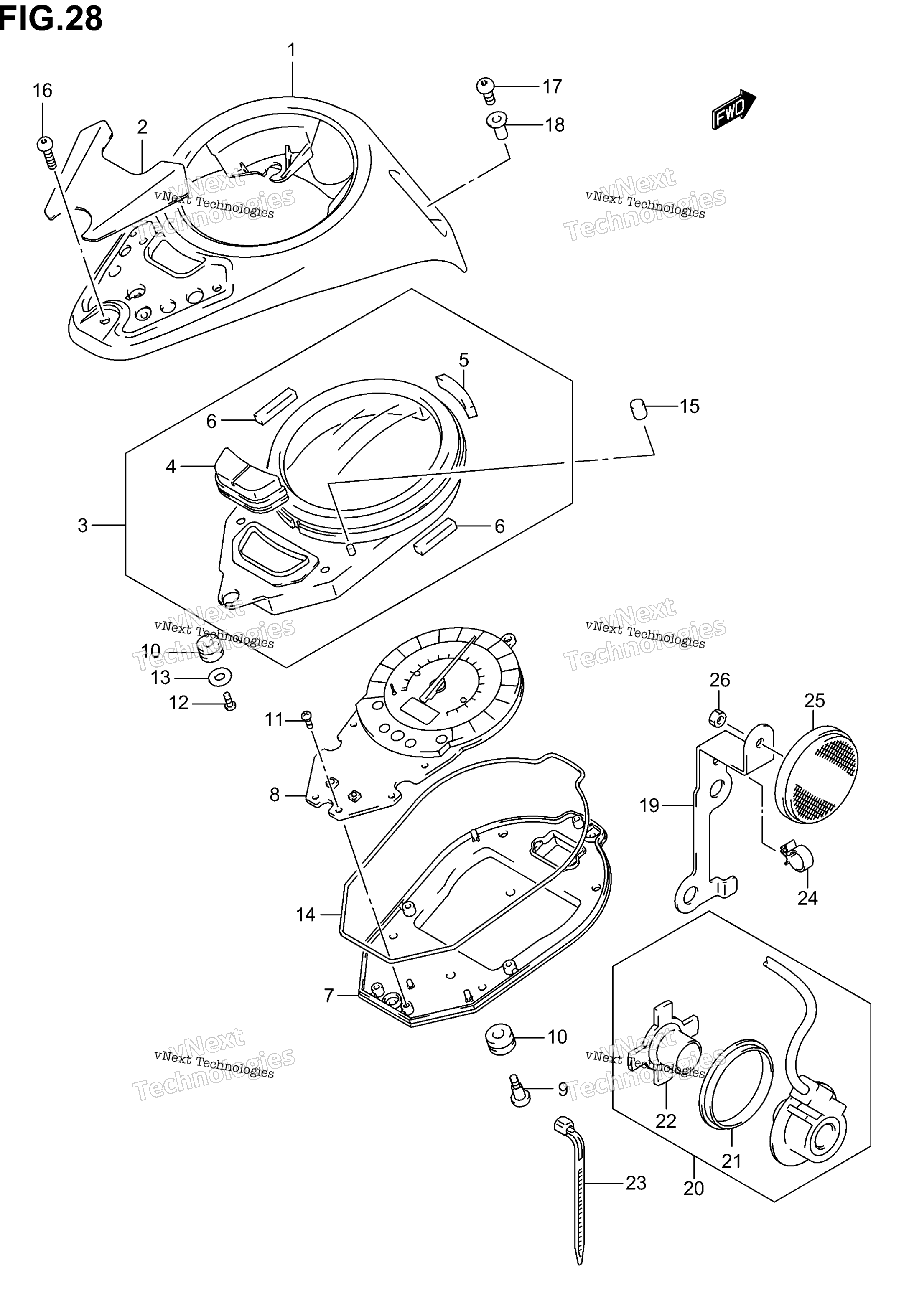

Схема спидометра (Model K1/K2) для VL800
Схема
Детали
Номер
Наименование детали
Цена
1
CASE ASSY art. 34150-41F00-000
По запросу
2
PLATE, DECORATION art. 34157-41FA0-000
По запросу
3
CASE ASSY Includes Item(s) 4 - 6 art. 34151-41F00-000
По запросу
4
SWITCH, SELECT art. 34141-41F00-000
По запросу
5
CUSHION, NO.1 art. 34196-41F00-000
По запросу
6
CUSHION, NO.2 art. 34196-41F10-000
По запросу
7
CASE, LOWER art. 34152-41F00-000
По запросу
8
SPEEDOMETER (KILO) E28 art. 34120-41F00-000
По запросу
8
SPEEDOMETER (MILE/KILO) art. 34120-41F10-000
По запросу
9
BOLT art. 34186-41F00-000
По запросу
10
CUSHION, NO.3 art. 34996-43410-000
По запросу
11
SCREW art. 34183-14F00-000
По запросу
12
SCREW art. 34149-16B00-000
По запросу
13
WASHER art. 34181-21D00-000
По запросу
14
GASKET, METER CASE art. 34153-41F00-000
По запросу
15
CUSHION, NO.4 art. 34961-41F00-000
По запросу
16
SCREW (5X14) art. 09139-05025-000
По запросу
17
SCREW (5X18) art. 09139-05066-000
По запросу
18
Гайка Suzuki 09159-05019 art. 09159-05019-000
По запросу
19
GUIDE art. 34938-41F10-000
По запросу
20
SENSOR, SPEED Includes Item(s) 21 - 22 art. 34990-41F00-000
По запросу
21
SEAL art. 09286-44001-000
По запросу
22
MAGNET art. 34983-21E00-000
По запросу
23
CLAMP (L:145) art. 09407-14407-000
По запросу
24
CLIP, SENSOR LEAD art. 09403-06410-000
По запросу
25
REFLEX-REFLECTOR ASSY, FR SIDE art. 35950-14A00-000
По запросу
26
Гайка Suzuki art. 08316-1005A-000
По запросу
