модель 2005 года
- Модель VL800
- Код модели VL800

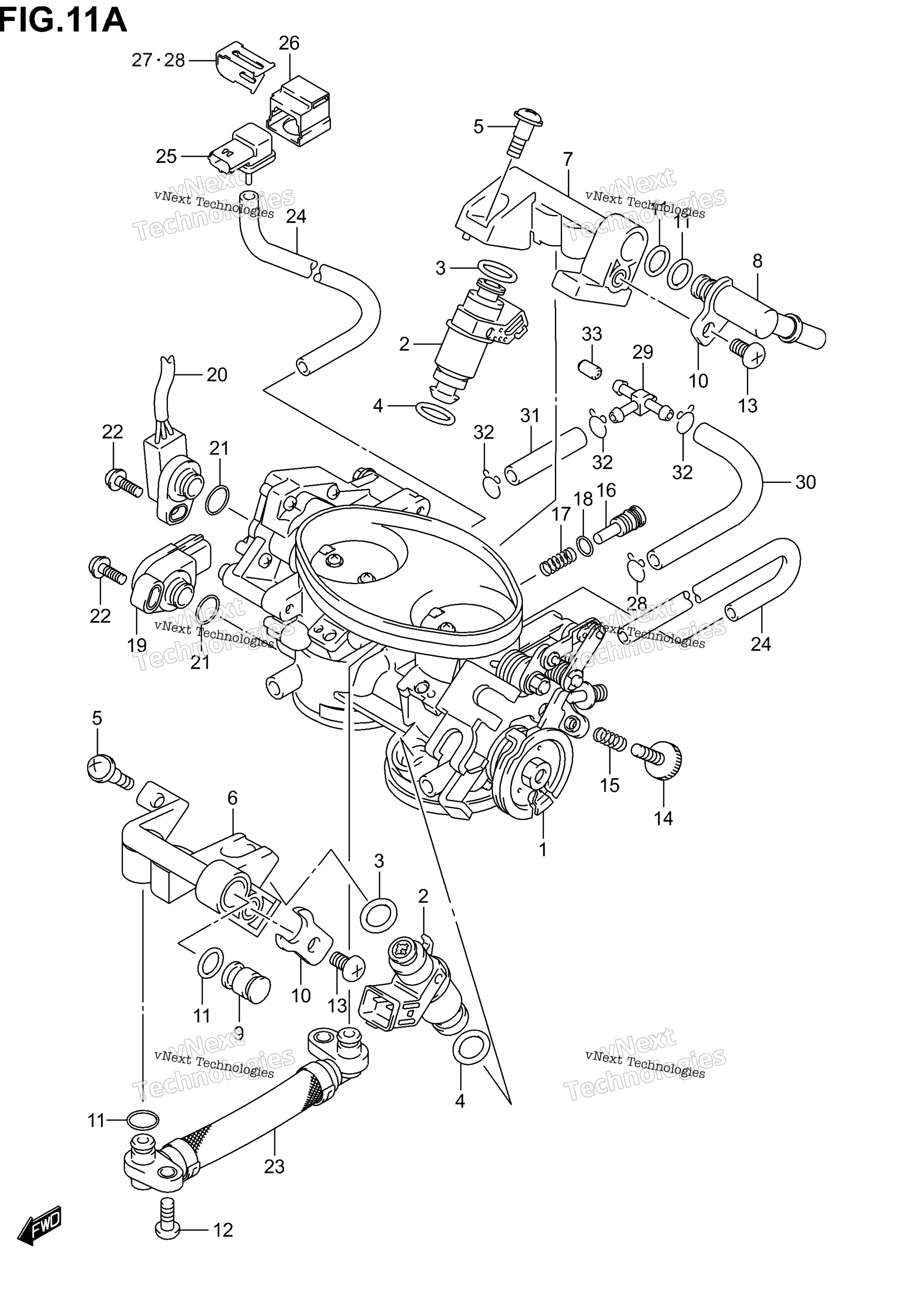

Схема дроссельного узла (Model K5) для VL800
Схема
Детали
Номер
Наименование детали
Цена
1
BODY, THROTTLE E33 art. 13401-41F10-000
По запросу
1
BODY, THROTTLE E3,E28 art. 13401-41F00-000
По запросу
2
INJECTOR ASSY art. 15710-14G00-000
По запросу
3
Кольцо уплотнительное Suzuki art. 15721-10G00-000
По запросу
4
O RING art. 15722-10G00-000
По запросу
5
SCREW, THROTTLE COVER art. 13602-34F50-000
По запросу
6
PIPE, FUEL art. 13471-10F00-000
По запросу
7
PIPE, FUEL art. 13471-10F10-000
По запросу
8
JOINT art. 13473-41F00-000
По запросу
9
PLUG art. 13476-10F00-000
По запросу
10
PLATE art. 13428-10F00-000
По запросу
11
Кольцо уплотнительное Suzuki art. 15721-24F00-000
По запросу
12
SCREW art. 13602-10F00-000
По запросу
13
SCREW art. 13602-10F10-000
По запросу
14
SCREW, IDLE art. 13605-10F00-000
По запросу
15
SPRING art. 13268-35F00-000
По запросу
16
ADJUST SCREW art. 13279-10G00-000
По запросу
17
SPRING art. 13271-10G00-000
По запросу
18
O RING art. 13295-10G00-000
По запросу
19
Датчик дроссельной заслонки Suzuki art. 13580-40F21-000
По запросу
20
SENSOR ASSY, THROTTLE SUB art. 13580-41F01-000
По запросу
21
O RING art. 13575-40F00-000
По запросу
22
SCREW art. 13605-40F00-000
По запросу
23
PIPE ASSY, FUEL art. 13680-10F00-000
По запросу
24
HOSE art. 13683-41FA0-000
По запросу
25
Датчик давления воздуха Suzuki art. 18591-42F00-000
По запросу
26
HOLDER art. 18595-42F20-000
По запросу
27
BRACKET, BOOST SENSOR FRONT art. 18598-41F00-000
По запросу
28
BRACKET, BOOST SENSOR REAR art. 18599-41F00-000
По запросу
29
JOINT E33 art. 13471-24F30-000
По запросу
30
HOSE E33 art. 13683-41FB0-000
По запросу
31
HOSE E33 art. 13683-41FC0-000
По запросу
32
CLIP E33 art. 13693-24F00-000
По запросу
33
PIPE, PURGE HOSE E33 art. 13685-10F00-000
По запросу
