модель 2009 года
- Модель GSX1300
- Код модели GSX1300BK

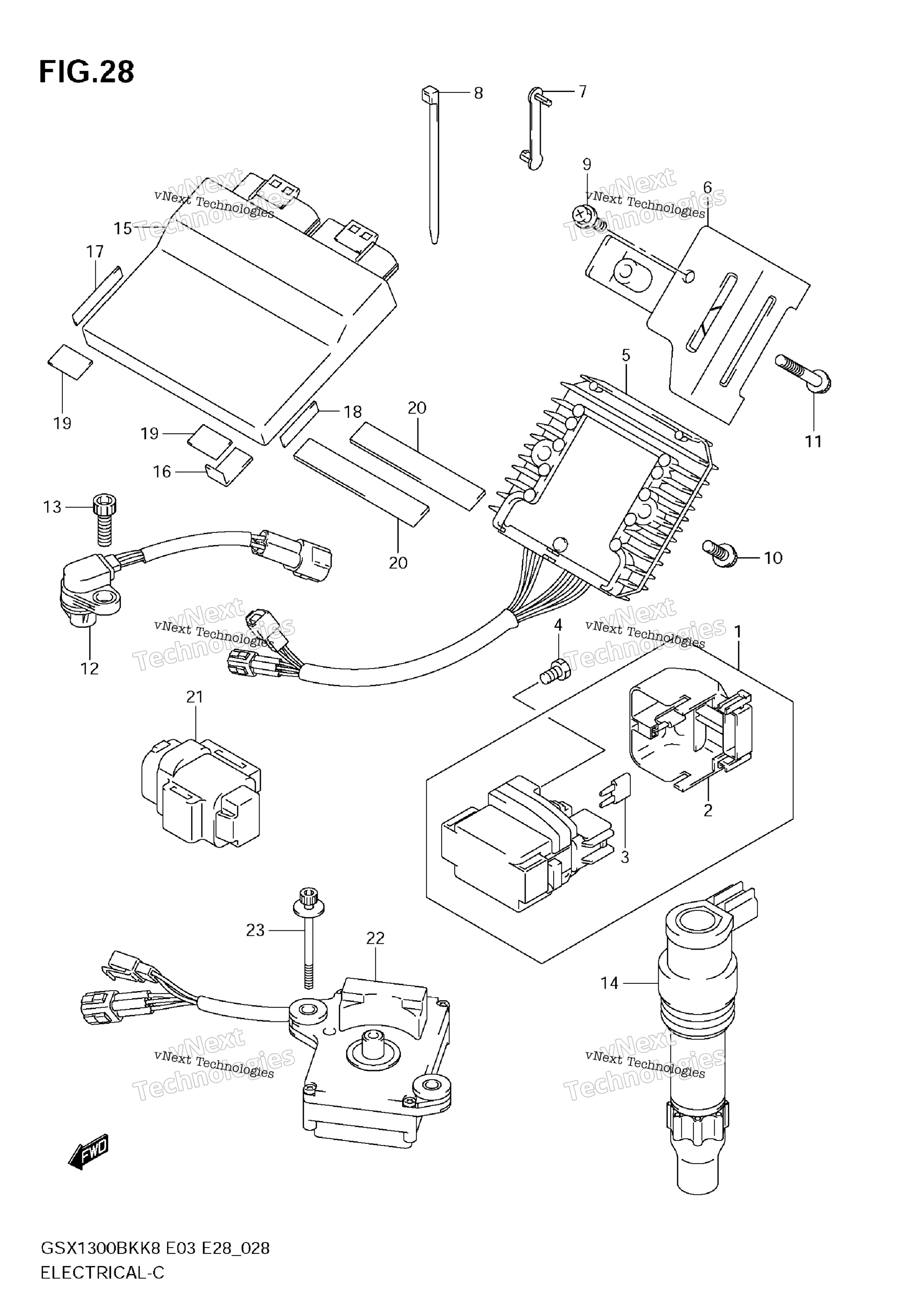

Схема электрооборудования для GSX1300BK
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера 31800-41G10 art. 31800-41G10-000
от 10 500 ₽
2
COVER, RECTIFIER art. 31861-38G00-000
По запросу
3
FUSE (30A) art. 09481-30501-000
По запросу
4
BOLT, STARTING MOTOR (6X8) art. 09128-06013-000
По запросу
5
RECTIFIER ASSY art. 32800-15H01-000
По запросу
6
COVER, RECTIFIER art. 32820-23H00-000
По запросу
7
Кронштейн крепления проводки Suzuki art. 36651-48E00-000
от 28 ₽
8
CLAMP (L:100) art. 09407-10404-000
По запросу
9
BOLT, COVER RECTIFIER art. 02162-0610B-000
По запросу
10
BOLT, RECTIFIER art. 07120-0625B-000
По запросу
11
BOLT, RECTIFIER art. 07120-0650B-000
По запросу
12
SENSOR ASSY,CAM POSITION art. 33220-01H01-000
По запросу
13
BOLT, CAM POSITION SENSOR art. 07130-0616B-000
По запросу
14
COIL ASSY, IGNITION art. 33410-24F11-000
По запросу
15
CONTROL UNIT, FI E33 art. 32920-23H20-000
По запросу
15
CONTROL UNIT, FI art. 32920-23H10-000
По запросу
16
CUSHION, FI (20X90X2.0) CUT AS REQUIRED (20X40) art. 33652-07D00-000
По запросу
17
CUSHION, FI (20X90X2.0) CUT AS REQUIRED (10X50) art. 33652-07D00-000
По запросу
18
CUSHION, FI (20X90X2.0) CUT AS REQUIRED (10X35) art. 33652-07D00-000
По запросу
19
PROTECTOR (170X95X3.0) CUT AS REQUIRED (20X11) art. 33651-37000-000
По запросу
20
CUSHION, FI (20X90X2.0) art. 33652-07D00-000
По запросу
21
SENSOR ASSY, FUEL CUT art. 33960-27G00-000
По запросу
22
ACTUATOR ASSY, EXHAUST CONTROL art. 33970-41G01-000
По запросу
23
BOLT, ACTUATOR (6X60) art. 09116-06198-000
По запросу
