модель 2009 года
- Модель GSX1300
- Код модели GSX1300BK

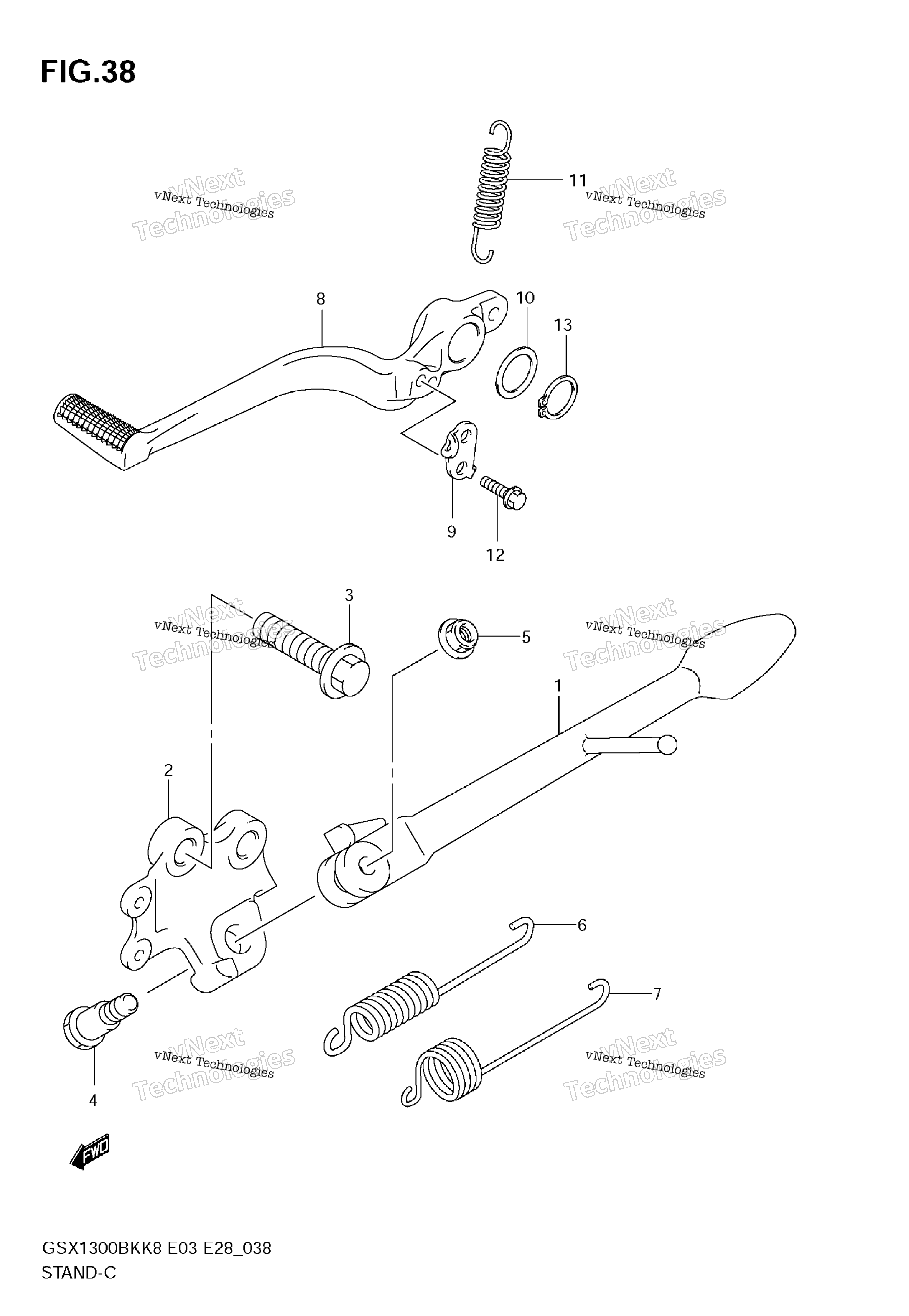

Схема подставки для GSX1300BK
Схема
Детали
Номер
Наименование детали
Цена
1
STAND, PROP art. 42310-23H00-000
По запросу
2
BRACKET, PROP STAND art. 42330-23H00-000
По запросу
3
BOLT, BRACKET art. 09100-12077-000
По запросу
4
BOLT, PROP STAND art. 09111-10059-000
По запросу
5
NUT, PROP STAND art. 09159-10103-000
По запросу
6
SPRING, NO.1 art. 09443-14058-000
По запросу
7
SPRING, NO.2 art. 09443-19011-000
По запросу
8
PEDAL, BRAKE art. 43111-23H00-000
По запросу
9
PLATE, RETURN SPRING art. 43131-23H00-000
По запросу
10
WASHER (18X24X1.0) art. 09160-18022-000
По запросу
11
SPRING, BRAKE PEDAL art. 09443-13032-000
По запросу
12
BOLT, PLATE art. 01547-0610B-000
По запросу
13
CLIP, BRAKE PEDAL art. 08331-3118A-000
По запросу
