модель 2009 года
- Модель GSX1300
- Код модели GSX1300BK

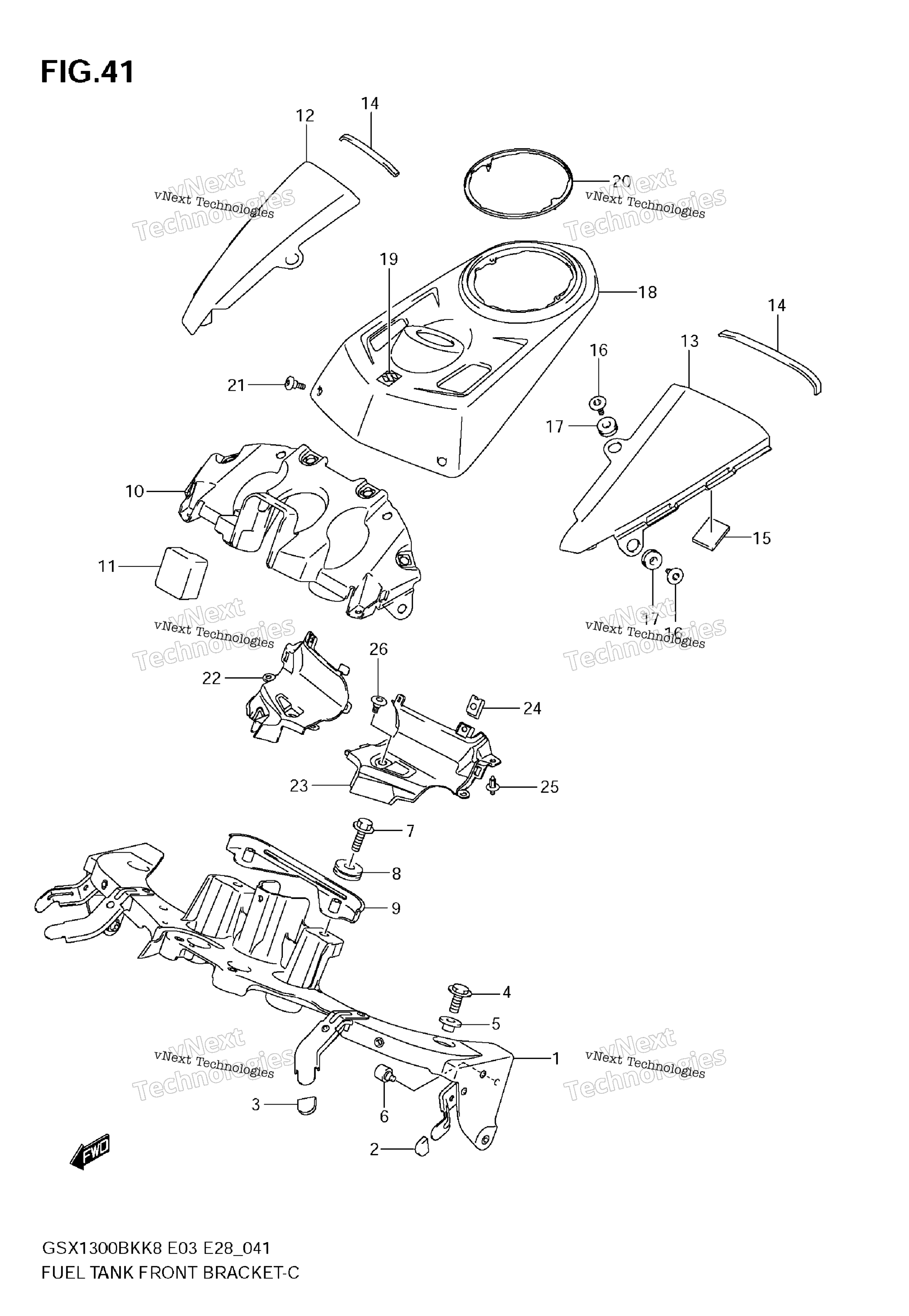

Схема топливной системы Tank Front Bracket для GSX1300BK
Схема
Детали
Номер
Наименование детали
Цена
1
BRACKET, FUEL TANK COVER art. 44160-23H01-000
По запросу
2
CUSHION, SIDE art. 09329-18001-000
По запросу
3
CUSHION, CENTER art. 44169-23H01-000
По запросу
4
BOLT art. 01550-0620B-000
По запросу
5
WASHER art. 09169-06081-000
По запросу
6
CUSHION, SIDE art. 44163-23H00-000
По запросу
7
BOLT, FRONT art. 09116-06195-000
По запросу
8
CUSHION art. 44511-10G10-000
По запросу
9
WASHER art. 44510-23H00-000
По запросу
10
BRACKET, FUEL TANK FRONT art. 44520-23H00-000
По запросу
11
CUSHION, FRONT art. 44543-23H00-000
По запросу
12
COVER, TANK UPPER RH (BLACK) FOR CRU art. 44251-23H00-019
По запросу
12
COVER, TANK UPPER RH (GRAY) FOR ETT art. 44251-23H00-YHF
По запросу
12
COVER, TANK UPPER RH (WHITE) FOR YPA art. 44251-23H00-YPA
По запросу
13
COVER, TANK UPPER LH (WHITE) FOR YPA art. 44261-23H00-YPA
По запросу
13
COVER, TANK UPPER LH (BLACK) FOR CRU art. 44261-23H00-019
По запросу
13
COVER, TANK UPPER LH (GRAY) FOR ETT art. 44261-23H00-YHF
По запросу
14
CUSHION art. 44278-23H00-000
По запросу
15
.FASTENER (33X25X2.6) art. 44572-13G00-000
По запросу
16
SCREW art. 09139-05078-000
По запросу
17
CUSHION art. 09320-08510-000
По запросу
18
COVER, TANK UPPER art. 44191-23H00-000
По запросу
19
EMBLEM art. 68281-35F00-000
По запросу
20
RUBBER, UPPER COVER art. 44295-23H00-000
По запросу
21
Винт Suzuki art. 09139-05064-000
По запросу
22
COVER, UPPER RH WITHOUT ABS art. 44291-23H00-000
По запросу
22
COVER, UPPER RH WITH ABS art. 44291-23H10-000
По запросу
23
COVER, UPPER LH art. 44292-23H00-000
По запросу
24
Гайка Suzuki art. 09148-05052-000
По запросу
25
CLIP art. 09409-06329-000
По запросу
26
Болт Suzuki art. 09139-05074-000
По запросу
