модель 2009 года
- Модель VL1500
- Код модели VL1500

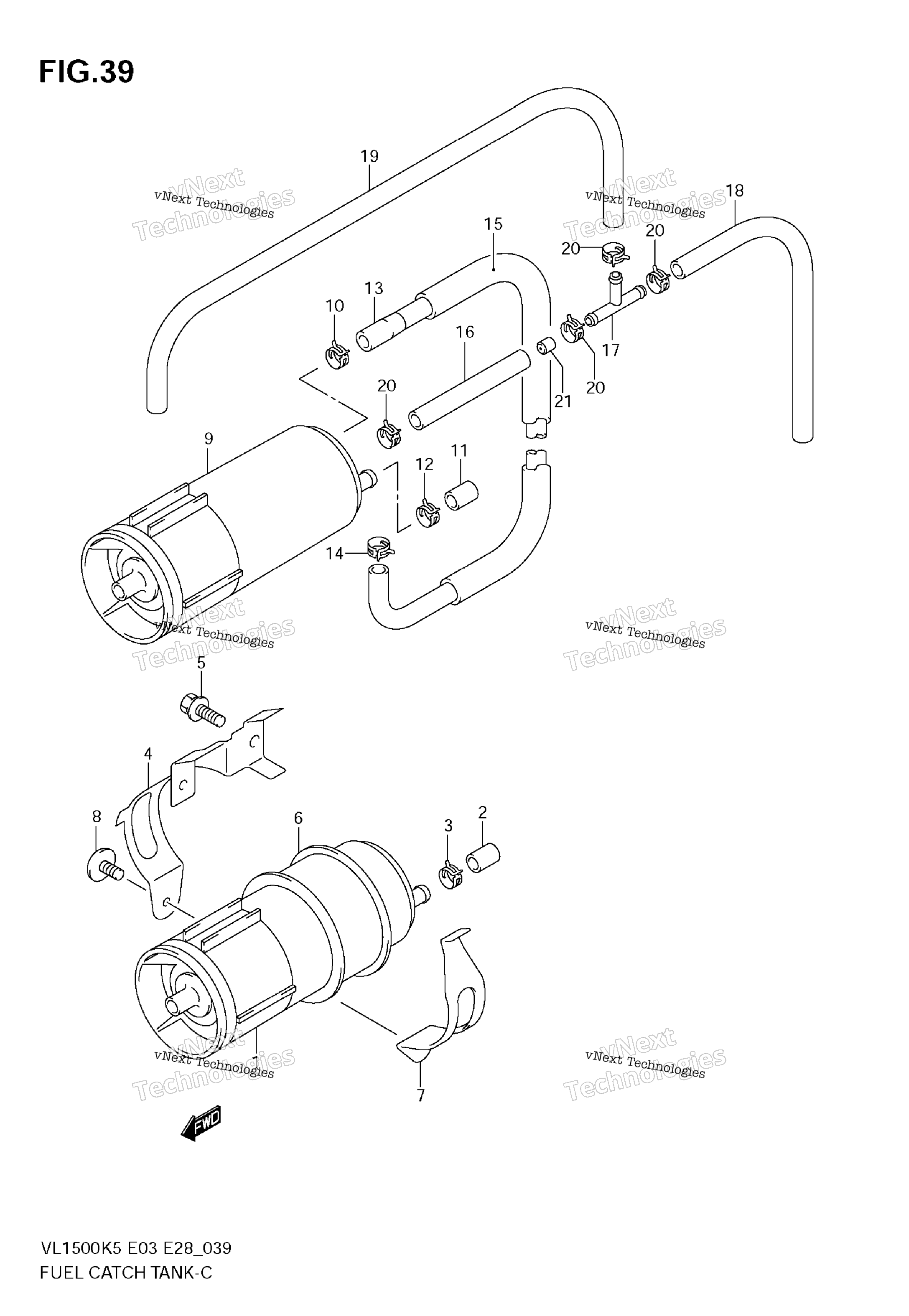

Схема топливный Catch бака для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
TANK, FUEL CATCH art. 44390-10F00-000
По запросу
2
CAP art. 09251-07003-000
По запросу
3
CLIP art. 09401-11415-000
По запросу
4
BRACKET, CATCH TANK art. 44881-10F00-000
По запросу
5
BOLT, BRACKET art. 09116-06168-000
По запросу
6
CUSHION CANISTER art. 44883-26E00-000
По запросу
7
HOLDER art. 44882-10F00-000
По запросу
8
SCREW, HOLDER art. 02142-0612B-000
По запросу
9
CANISTER ASSY CHARCOAL E33 art. 17210-26E00-000
По запросу
10
CLIP, CANISTER MODEL K8/K9 E33 art. 09401-12404-000
По запросу
10
CLIP, CANISTER MODEL K5/K6/K7 E33 art. 09401-11413-000
По запросу
11
CAP E33 art. 09251-07003-000
По запросу
12
CLIP, CAP E33 art. 09401-11415-000
По запросу
13
HOSE, CARB PURGE MODEL K8/K9 E33 art. 44433-10FB0-000
По запросу
13
HOSE, CARB PURGE MODEL K5/K6/K7 E33 art. 44433-10FA0-000
По запросу
14
CLIP, CARB PURGE E33 art. 09401-10402-000
По запросу
15
PROTECTOR (L:600!210) E33 art. 09351-14152-600
По запросу
16
HOSE, CATCH TANK BREATHER MODEL K5/K6/K7 E33 art. 09355-54116-600
По запросу
16
HOSE, CATCH TANK BREATHER MODEL K8/K9 E33 art. 44424-10FB0-000
По запросу
17
JOINT, 3 WAY E33 art. 09367-08001-000
По запросу
18
HOSE, BREATHER VALVE (L:600!440) MODEL K5/K6/K7 E33 art. 09355-54116-600
По запросу
18
HOSE, BREATHER VALVE MODEL K8/K9 E33 art. 44434-10FB0-000
По запросу
19
HOSE, CARB CONTROL VALVE (L:600!500) MODEL K5/K6/K7 E33 art. 09355-54116-600
По запросу
19
HOSE, CARB CONTROL VALVE MODEL K8/K9 E33 art. 44435-10FB0-000
По запросу
20
CLIP (ID:10.5,H:8) E33 art. 09401-10409-000
По запросу
21
PIPE, PURGE HOSE E33 art. 13685-10F00-000
По запросу
