модель 2009 года
- Модель VL1500
- Код модели VL1500

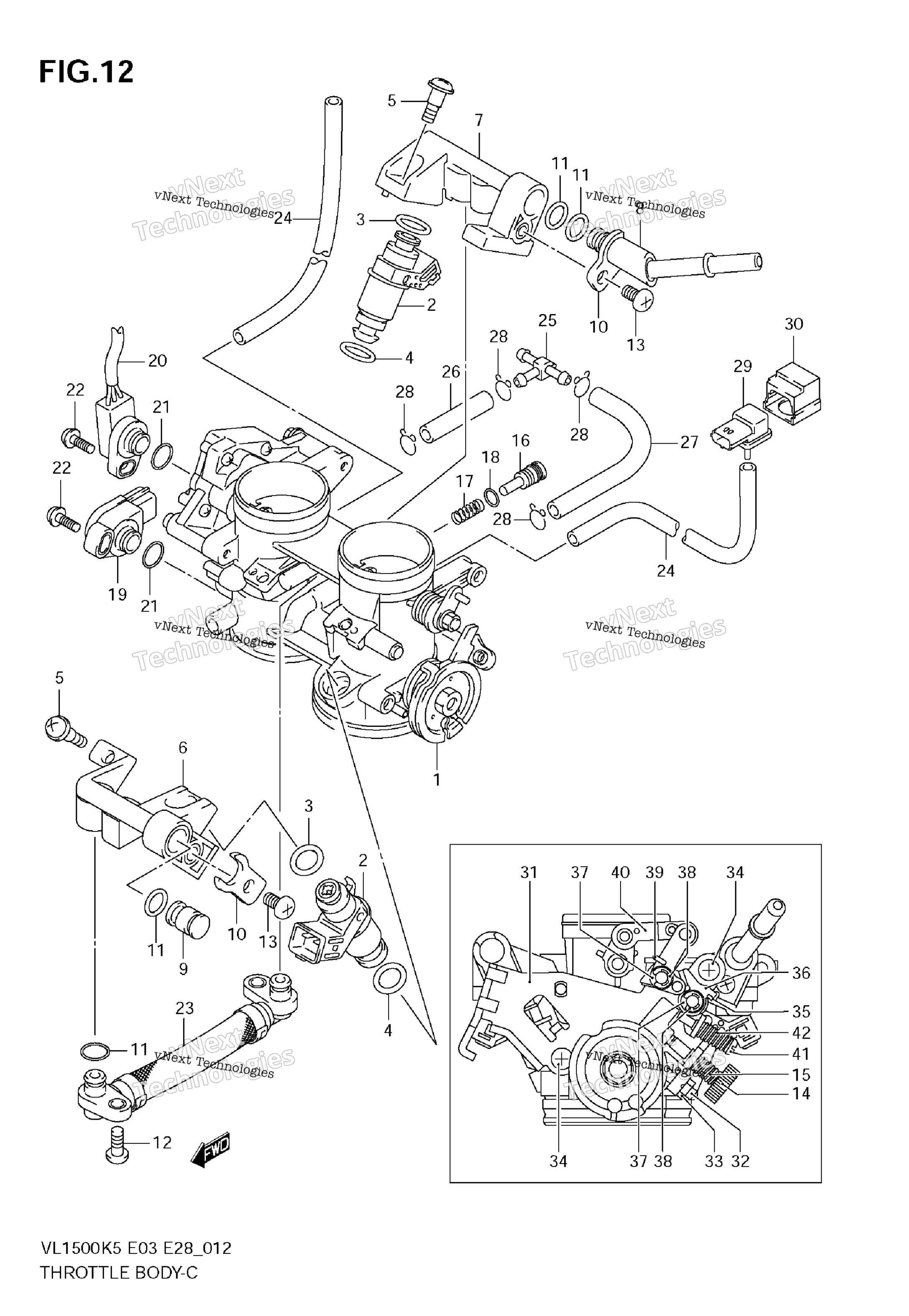

Схема дроссельного узла для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
BODY, THROTTLE E33 art. 13401-10F10-000
По запросу
1
BODY, THROTTLE E3,E28 art. 13401-10F01-000
По запросу
2
INJECTOR ASSY art. 15710-10G00-000
По запросу
3
Кольцо уплотнительное Suzuki art. 15721-10G00-000
По запросу
4
O RING art. 15722-10G00-000
По запросу
5
SCREW, THROTTLE COVER art. 13602-34F50-000
По запросу
6
PIPE, FUEL art. 13471-10F00-000
По запросу
7
PIPE, FUEL art. 13471-10F10-000
По запросу
8
JOINT art. 13473-10F00-000
По запросу
9
PLUG art. 13476-10F00-000
По запросу
10
PLATE art. 13428-10F00-000
По запросу
11
Кольцо уплотнительное Suzuki art. 15721-24F00-000
По запросу
12
SCREW art. 13602-10F00-000
По запросу
13
SCREW art. 13602-10F10-000
По запросу
14
SCREW, IDLE art. 13605-10F00-000
По запросу
15
SPRING art. 13268-35F00-000
По запросу
16
ADJUST SCREW art. 13279-10G00-000
По запросу
17
SPRING art. 13271-10G00-000
По запросу
18
O RING art. 13295-10G00-000
По запросу
19
SENSOR ASSY, THROTTLE MAIN art. 13580-18G00-000
По запросу
20
Датчик дроссельной заслонки Suzuki art. 13580-40F31-000
По запросу
21
O RING art. 13575-40F00-000
По запросу
22
SCREW art. 13605-40F00-000
По запросу
23
PIPE ASSY, FUEL art. 13680-10F00-000
По запросу
24
HOSE art. 13683-10F30-000
По запросу
25
JOINT E33 art. 13685-36E50-000
По запросу
26
HOSE E33 art. 13683-10F21-000
По запросу
27
HOSE E33 art. 13683-10F11-000
По запросу
28
CLIP E33 art. 13693-24F00-000
По запросу
29
Датчик давления воздуха Suzuki art. 18591-42F00-000
По запросу
30
HOLDER art. 18595-42F00-000
По запросу
31
PLATE, STAY art. 13565-10F10-000
По запросу
32
SCREW art. 13267-10G00-000
По запросу
33
NUT art. 13661-10G00-000
По запросу
34
SCREW art. 13601-10G00-000
По запросу
35
SPRING art. 13426-35F10-000
По запросу
36
LEVER, LINK art. 13413-10F10-000
По запросу
37
WASHER art. 13427-35F10-000
По запросу
38
E RING art. 13424-35F10-000
По запросу
39
SPRING art. 13426-40F00-000
По запросу
40
LEVER SET, LINK art. 13420-40F20-000
По запросу
41
SCREW art. 13602-10F20-000
По запросу
42
SPRING art. 13543-24F00-000
По запросу
