модель 2009 года
- Модель VL1500
- Код модели VL1500

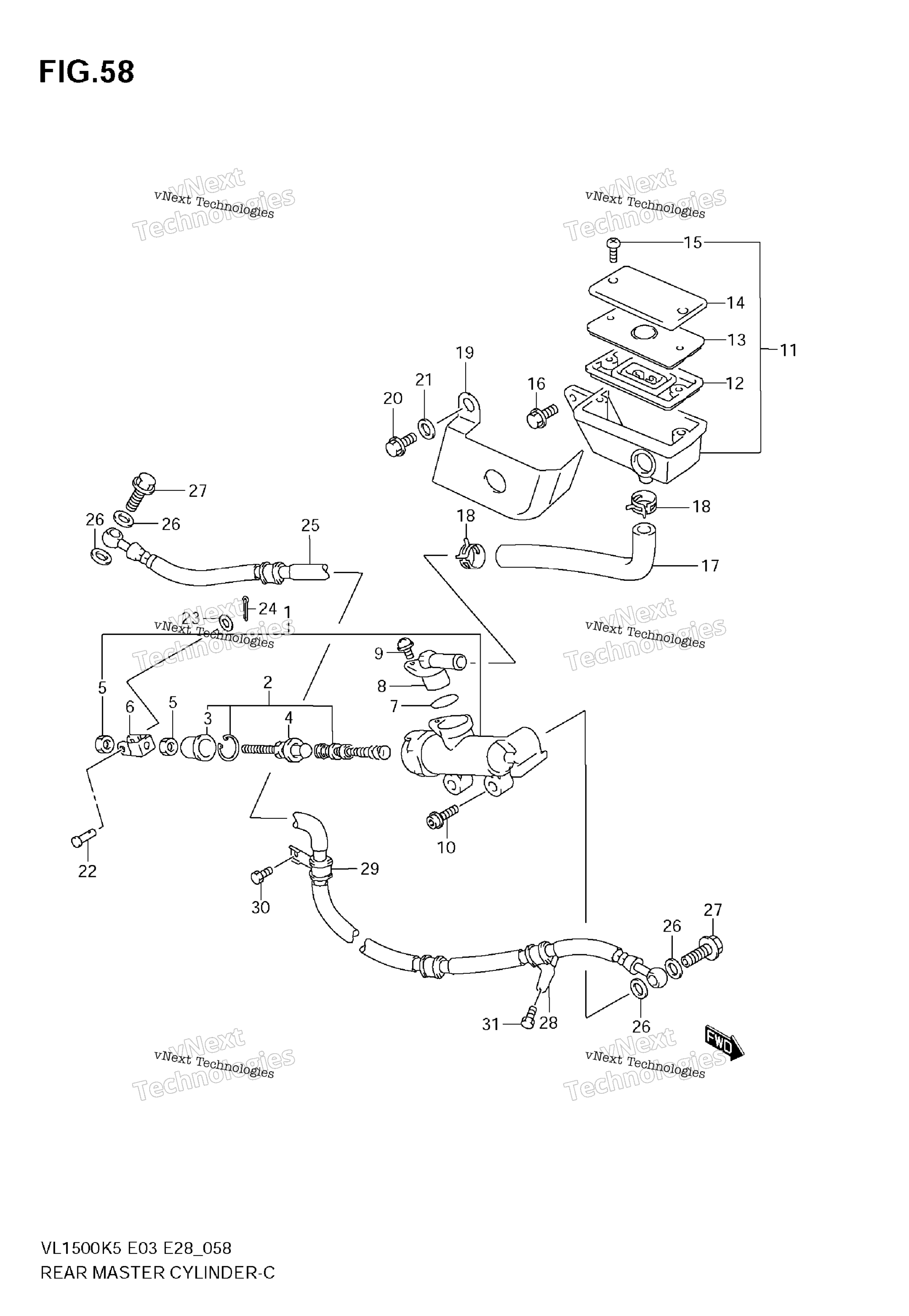

Схема заднего главного цилиндра тормоза для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY, REAR MASTER Includes Item(s) 2 - 9 art. 69600-10F00-000
По запросу
2
Ремкомплект тормозного цилиндра Suzuki art. 69600-04821-000
от 4 484 ₽
3
BOOT art. 69691-00A00-000
По запросу
4
ROD, PUSH art. 69670-00B21-000
По запросу
5
NUT art. 69693-05A00-000
По запросу
6
YOKE art. 69692-27A30-000
По запросу
7
.O-RING art. 69686-34200-000
По запросу
8
CONNECTOR art. 69672-05A00-000
По запросу
9
SCREW art. 02112-7412A-000
По запросу
10
BOLT MODEL K5/K6/K7 art. 07120-0616B-000
По запросу
11
TANK ASSY, RESERVOIR Includes Item(s) 12 - 15 art. 69740-10F00-000
По запросу
12
Диафрагма тормозного цилиндра Suzuki art. 59667-49460-000
По запросу
13
.PLATE,DIAPHRAGM art. 59668-41C00-000
По запросу
14
CAP art. 59669-41C00-000
По запросу
15
Винт Suzuki 69689-49300 art. 69689-49300-000
от 290 ₽
16
.BOLT MODEL K8/K9 art. 01550-0616B-000
По запросу
16
BOLT (6X16) MODEL K5/K6/K7 art. 01550-0616A-000
По запросу
17
HOSE, RESERVOIR TANK art. 69731-10F00-000
По запросу
18
CLAMP art. 09401-13417-000
По запросу
19
COVER, RESERVOIR TANK art. 69795-10F00-000
По запросу
20
BOLT (6X10) art. 01550-0610B-000
По запросу
21
WASHER MODEL K5/K6/K7 art. 08322-0106B-000
По запросу
22
PIN art. 09200-06068-000
По запросу
23
WASHER MODEL K5/K6/K7 art. 08322-0106B-000
По запросу
24
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
25
HOSE, REAR BRAKE MODEL K8/K9 art. 69480-10F31-000
По запросу
26
WASHER (10X15X1.5) art. 09161-10009-000
По запросу
27
BOLT, CYLINDER MODEL K8/K9 art. 09360-10062-000
По запросу
28
CLAMP, BRAKE HOSE art. 69268-10F10-000
По запросу
29
CLAMP, BRAKE HOSE art. 59268-01D10-000
По запросу
30
Винт Suzuki art. 02162-0612A-000
По запросу
31
BOLT (6X16) MODEL K5/K6/K7 art. 01550-0616A-000
По запросу
