модель 2011 года
- Модель DL650 V-STROM
- Код модели DL650AL1

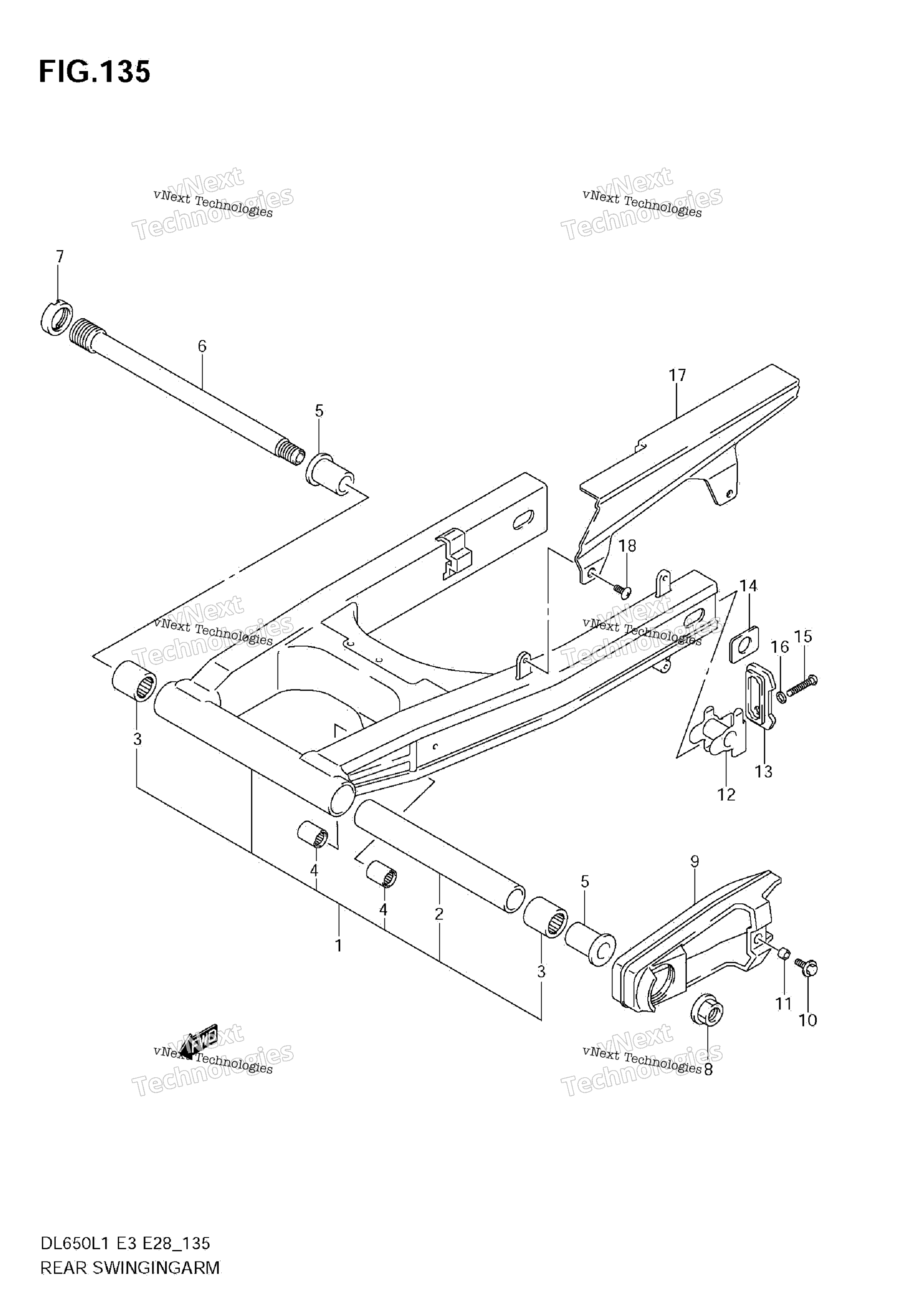

Схема задний Swinging Arm для DL650AL1
Схема
Детали
Номер
Наименование детали
Цена
1
SWINGING ARM ASSY, REAR art. 61000-27G30-YAP
По запросу
2
SPACER (20.8X27.2X196.7) art. 09180-20118-000
По запросу
3
Подшипник Suzuki art. 09263-25073-000
По запросу
4
BEARING (17X24X25) art. 09263-17053-000
По запросу
5
Втулка Suzuki art. 61251-31E00-000
По запросу
6
SHAFT, RR SWINGINGARM PIVOT art. 61211-06G00-000
По запросу
7
NUT, PIVOT SHAFT art. 61214-19F10-000
По запросу
8
NUT art. 08319-3118A-000
По запросу
9
Успокоитель приводной цепи Suzuki art. 61273-27G01-000
По запросу
10
BOLT (6X20) art. 09116-06152-000
По запросу
11
Втулка Suzuki art. 09180-06283-000
По запросу
12
ADJUSTER, CHAIN art. 61410-03F00-000
По запросу
13
PLATE, CHAIN ADJUSTER GUIDE LH art. 61422-33D01-000
По запросу
13
PLATE, CHAIN ADJUSTER GUIDE RH art. 61421-33D01-000
По запросу
14
WASHER, CHAIN ADJUSTER LH art. 64713-03F00-000
По запросу
14
WASHER, CHAIN ADJUSTER RH art. 64712-03F00-000
По запросу
15
BOLT (8X50) art. 09106-08119-000
По запросу
16
WASHER art. 09164-08015-000
По запросу
17
CASE,CHAIN art. 61310-16G00-000
По запросу
18
SCREW (6X16) art. 09139-06083-000
По запросу
