модель 2011 года
- Модель DL650 V-STROM
- Код модели DL650AL1

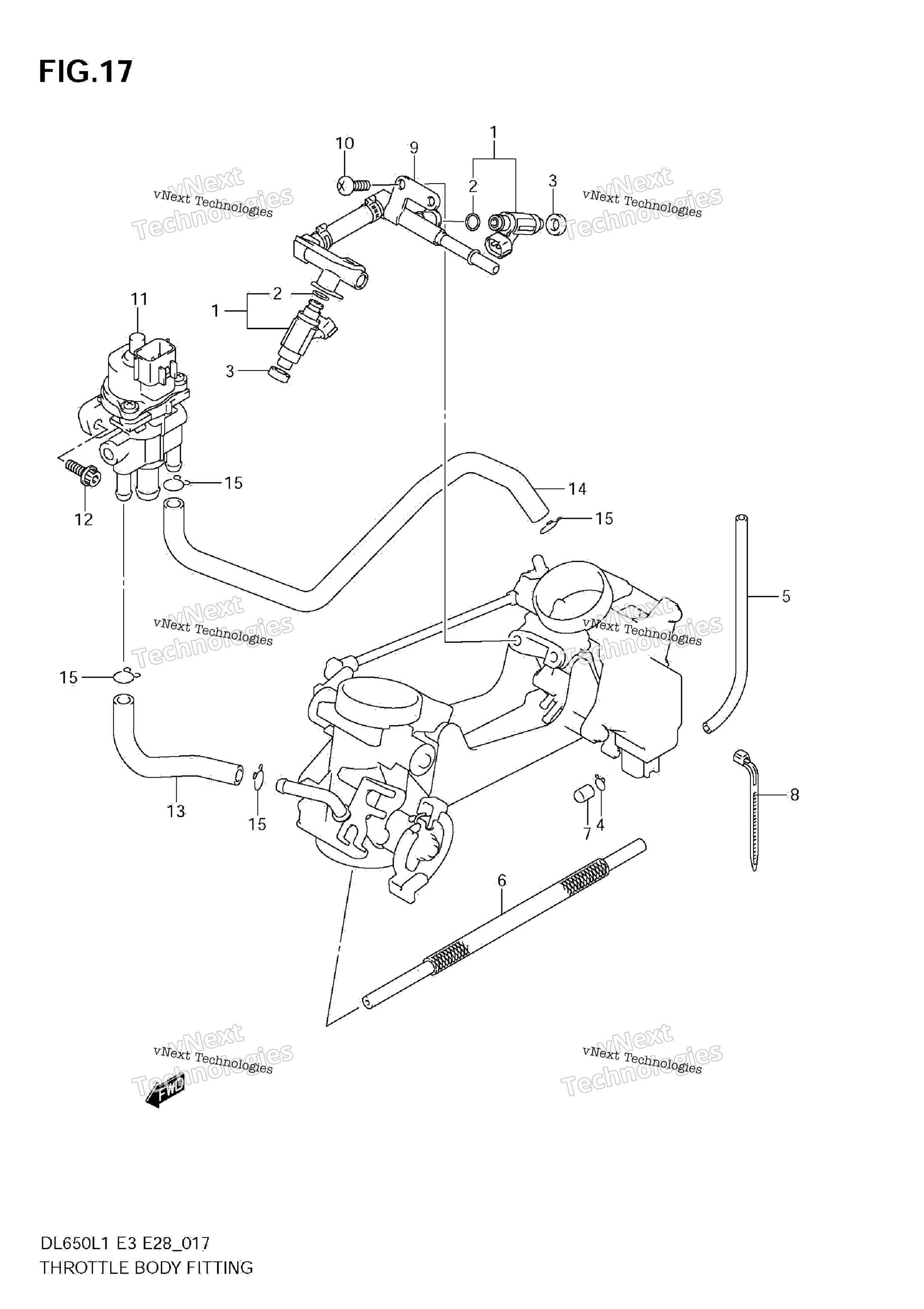

Схема дроссельного узла Fitting (Dl650 L1 E3) для DL650AL1
Схема
Детали
Номер
Наименование детали
Цена
1
Инжектор Suzuki 15710-27G00 art. 15710-27G00-000
По запросу
2
Уплотнительное кольцо Suzuki art. 15717-16G00-000
от 1 029 ₽
3
Кольцо уплотнительное форсунки Suzuki art. 15722-29G00-000
По запросу
4
CLIP art. 09401-06101-000
По запросу
5
HOSE art. 13683-16G30-000
По запросу
6
HOSE art. 13683-27G21-000
По запросу
7
Колпачок резиновый Suzuki art. 13274-84000-000
По запросу
8
CLAMP art. 13671-02F00-000
По запросу
9
DELIVERY PIPE ASSY art. 15730-17G01-000
По запросу
10
BOLT art. 13602-06128-000
По запросу
11
Клапан дроссельной заслонки Suzuki 18117-27G00 art. 18117-27G00-000
По запросу
12
BOLT art. 07120-0616A-000
По запросу
13
HOSE, ISC VALVE FR art. 13697-27G00-000
По запросу
14
HOSE, ISC VALVE RR art. 13698-27G00-000
По запросу
15
CLIP art. 09401-11101-000
По запросу
