модель 2011 года
- Модель DL650 V-STROM
- Код модели DL650AL1

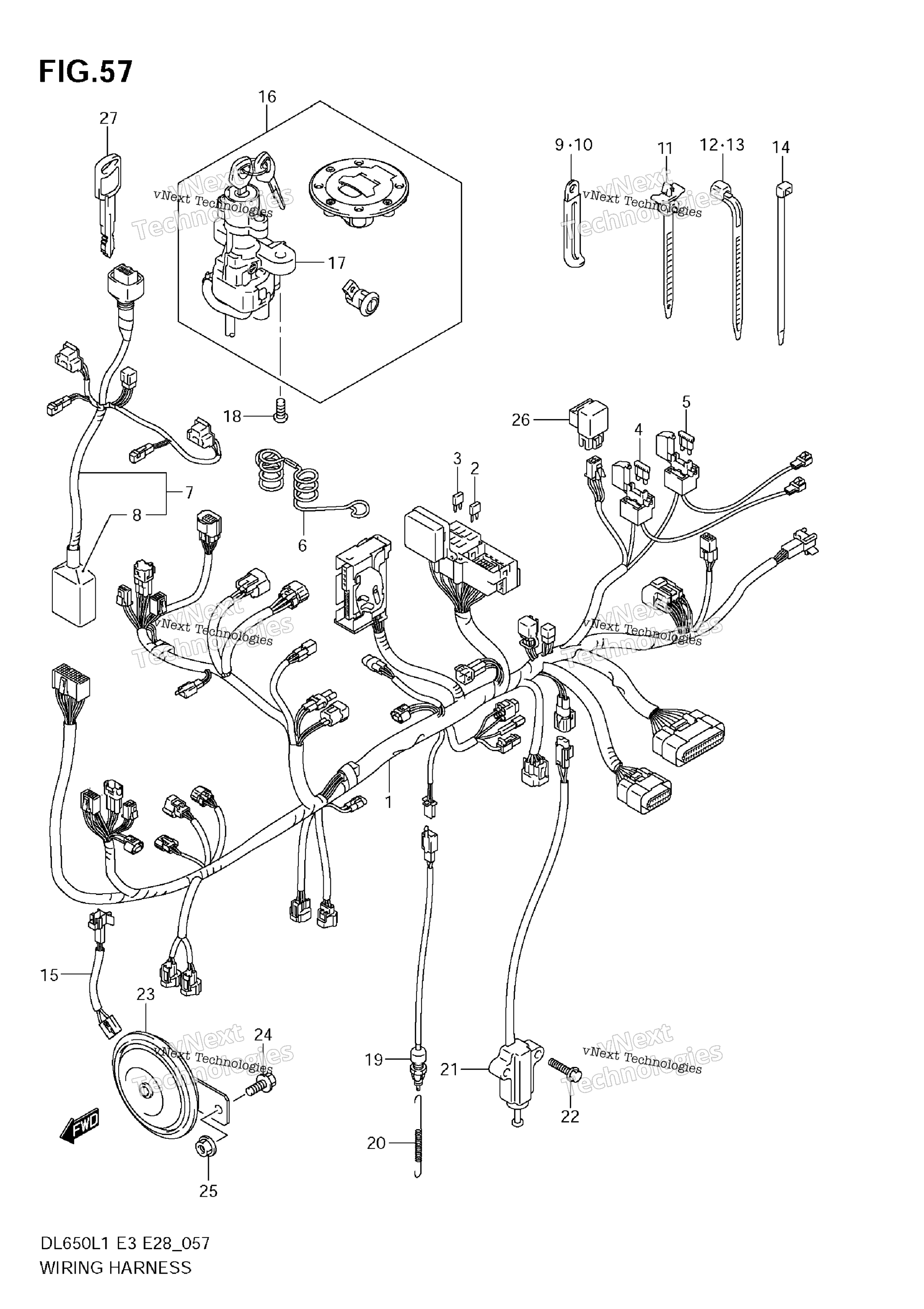

Схема жгута проводов (Dl650a L1 E28) для DL650AL1
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING, NO.1 art. 36610-27GH1-000
По запросу
2
FUSE (10A) art. 09481-10501-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
4
FUSE (40A) FOR ABS MOTOR art. 09481-40101-000
По запросу
5
FUSE (25A) FOR ABS VALVE art. 09481-25103-000
По запросу
6
GUIDE, WIRING HARNESS art. 36619-06G01-000
По запросу
7
HARNESS, WIRING, NO.2 art. 36620-27G80-000
По запросу
8
COVER, CONNECTOR art. 36618-18G10-000
По запросу
9
CLAMP (L:45) art. 09404-06429-000
По запросу
10
CLAMP (L:80) art. 09404-06036-000
По запросу
11
CLAMP (L:120) art. 09407-17402-000
По запросу
12
CLAMP (L:95) art. 09407-11401-000
По запросу
13
CLAMP (L:125) art. 09407-14403-000
По запросу
14
CLAMP (L:145) art. 09407-14407-000
По запросу
15
WIRE, HORN LEAD art. 36852-06G00-000
По запросу
16
LOCK SET art. 37000-27861-000
По запросу
17
LOCK ASSY, STEERING art. 37100-27G00-000
По запросу
18
BOLT (8X20) art. 09139-08016-000
По запросу
19
SWITCH ASSY, STOP LAMP art. 37740-45D00-000
По запросу
20
SPRING art. 09443-06012-000
По запросу
21
SWITCH ASSY, SIDE STAND art. 37840-06G01-000
По запросу
22
.BOLT art. 01550-0616B-000
По запросу
23
HORN ASSY art. 38500-27G00-000
По запросу
24
BOLT art. 01550-0812B-000
По запросу
25
.NUT art. 08316-1008B-000
По запросу
26
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
27
Болванка ключка зажигания Suzuki art. 37146-33E00-000
По запросу
