модель 2012 года
- Модель GSX1300
- Код модели GSX1300RL2

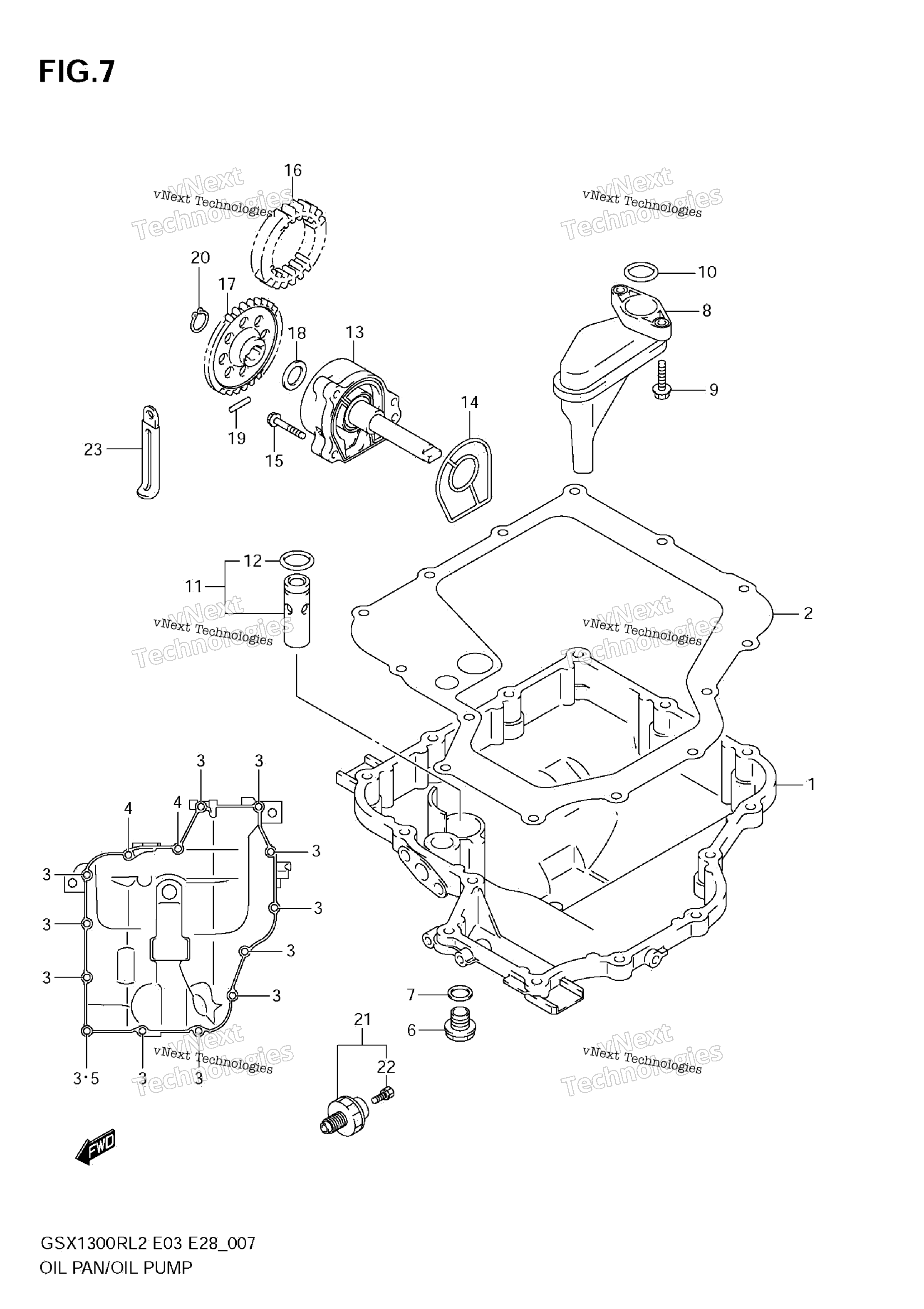

Схема масляный поддон / масляный насоса для GSX1300RL2
Схема
Детали
Номер
Наименование детали
Цена
1
PAN,OIL art. 11511-24F10-000
По запросу
2
Прокладка Suzuki art. 11489-24F10-000
от 1 796 ₽
3
BOLT art. 01547-0630A-000
По запросу
4
BOLT art. 01547-0640A-000
По запросу
5
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
6
Масляная пробка 14 мм Suzuki art. 09247-14036-000
от 830 ₽
7
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
8
STRAINER, ENGINE OIL art. 16520-24F01-000
По запросу
9
Болт Suzuki art. 01550-0620A-000
от 326 ₽
10
O RING (D:2.62,ID:20.3) art. 09280-19008-000
По запросу
11
VALVE ASSY, OIL RELIEF art. 16440-24F00-000
По запросу
12
Кольцо резиновое Suzuki 09280-13004 art. 09280-13004-000
По запросу
13
PUMP ASSY,ENGINE OIL art. 16400-24F01-000
По запросу
14
Прокладка Suzuki art. 16491-24F00-000
от 578 ₽
15
BOLT art. 01547-0630A-000
По запросу
16
GEAR,OIL PUMP DRIVE (NT:34) art. 16321-33E10-000
По запросу
17
GEAR,OIL PUMP DRIVEN (NT:37) art. 16331-33E00-000
По запросу
18
SHIM (12X20X0.5) art. 09181-12158-000
По запросу
19
PIN (5X18) art. 09261-05006-000
По запросу
20
CIRCLIP art. 08331-3112A-000
По запросу
21
SWITCH ASSY, OIL PRESSURE art. 37820-33D10-000
По запросу
22
.BOLT,OIL PRESSURE SWITCH art. 37822-33D00-000
По запросу
23
CLAMP (L:45) art. 09404-06429-000
По запросу
