модель 2012 года
- Модель GSX1300
- Код модели GSX1300RL2

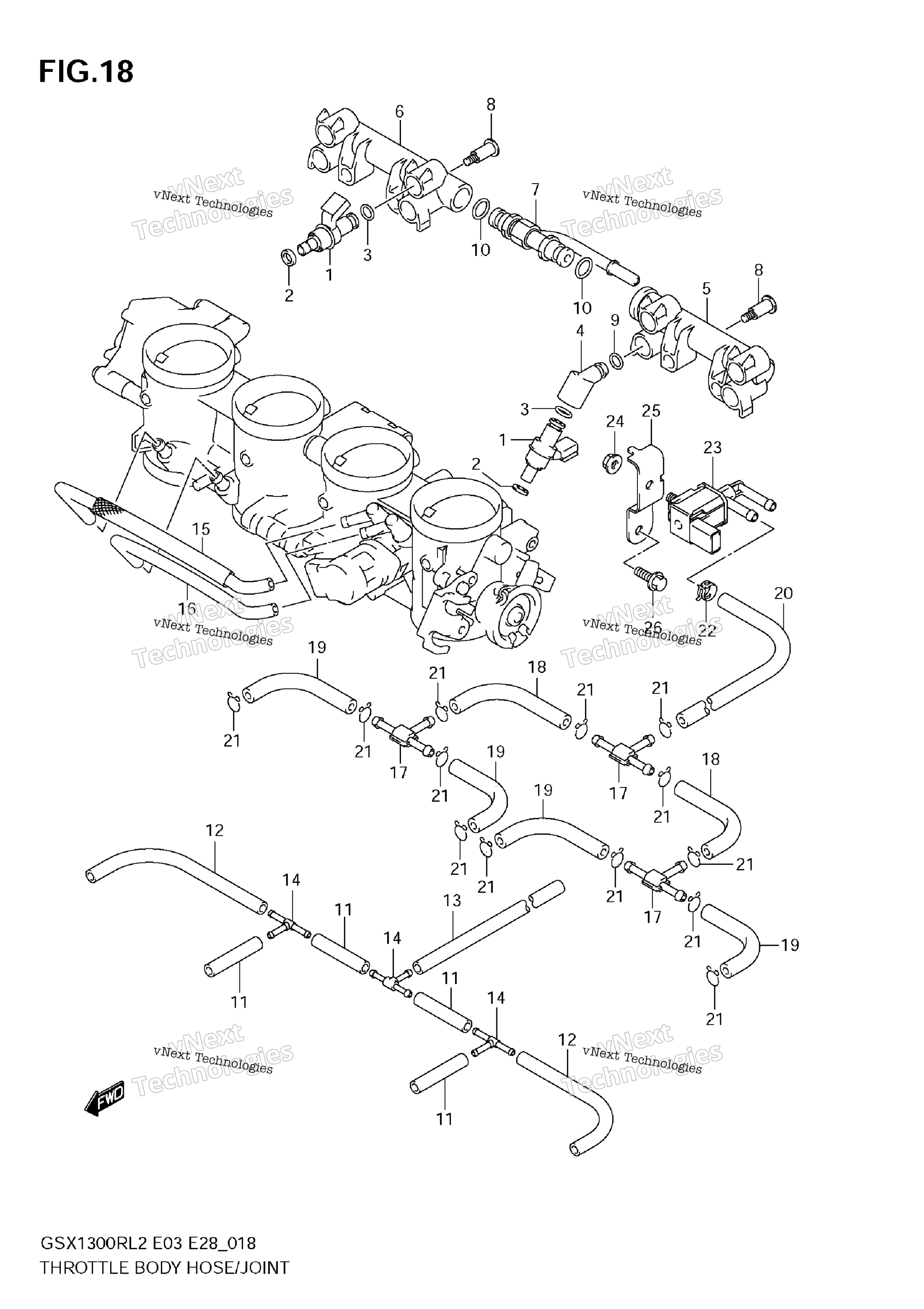

Схема дроссельного узла Hose/Joint (Gsx1300r L2 E33) для GSX1300RL2
Схема
Детали
Номер
Наименование детали
Цена
1
INJECTOR ASSY art. 15710-21H00-000
По запросу
2
.RING,SEAL art. 15722-21H00-000
По запросу
3
Кольцо уплотнительное Suzuki art. 15721-21H00-000
По запросу
4
PIPE, FUEL art. 13473-21H00-000
По запросу
5
PIPE, FUEL art. 13474-21H00-000
По запросу
6
PIPE, FUEL art. 13474-21H10-000
По запросу
7
JOINT art. 13473-15H00-000
По запросу
8
SCREW art. 13601-35F00-000
По запросу
9
Кольцо уплотнительное Suzuki art. 15721-24F00-000
По запросу
10
Кольцо уплотнительное Suzuki art. 15721-10G00-000
По запросу
11
HOSE, RUBBER (L:35) art. 13697-24F01-000
По запросу
12
HOSE, RUBBER (L:100) art. 13697-24F21-000
По запросу
13
HOSE, RUBBER (L:170) art. 13697-35F00-000
По запросу
14
T JOINT art. 13471-24F30-000
По запросу
15
TUBE art. 13680-21H11-000
По запросу
16
TUBE art. 13698-21H01-000
По запросу
17
T JOINT art. 13685-36E50-000
По запросу
18
HOSE art. 13683-21H20-000
По запросу
19
HOSE art. 13683-21H10-000
По запросу
20
HOSE art. 13683-15H00-000
По запросу
21
CLIP art. 13693-24F00-000
По запросу
22
CLIP art. 09401-10411-000
По запросу
23
VALVE, WASTE GATE CONT art. 18117-52G10-000
По запросу
24
NUT art. 08316-1006B-000
По запросу
25
BRACKET art. 13165-15H00-000
По запросу
26
BOLT art. 01550-0610A-000
По запросу
Другие схемы модели
Дроссельный узел Hose/Joint (Gsx1300r L2 E33)
