модель 2012 года
- Модель GSX1300
- Код модели GSX1300RL2

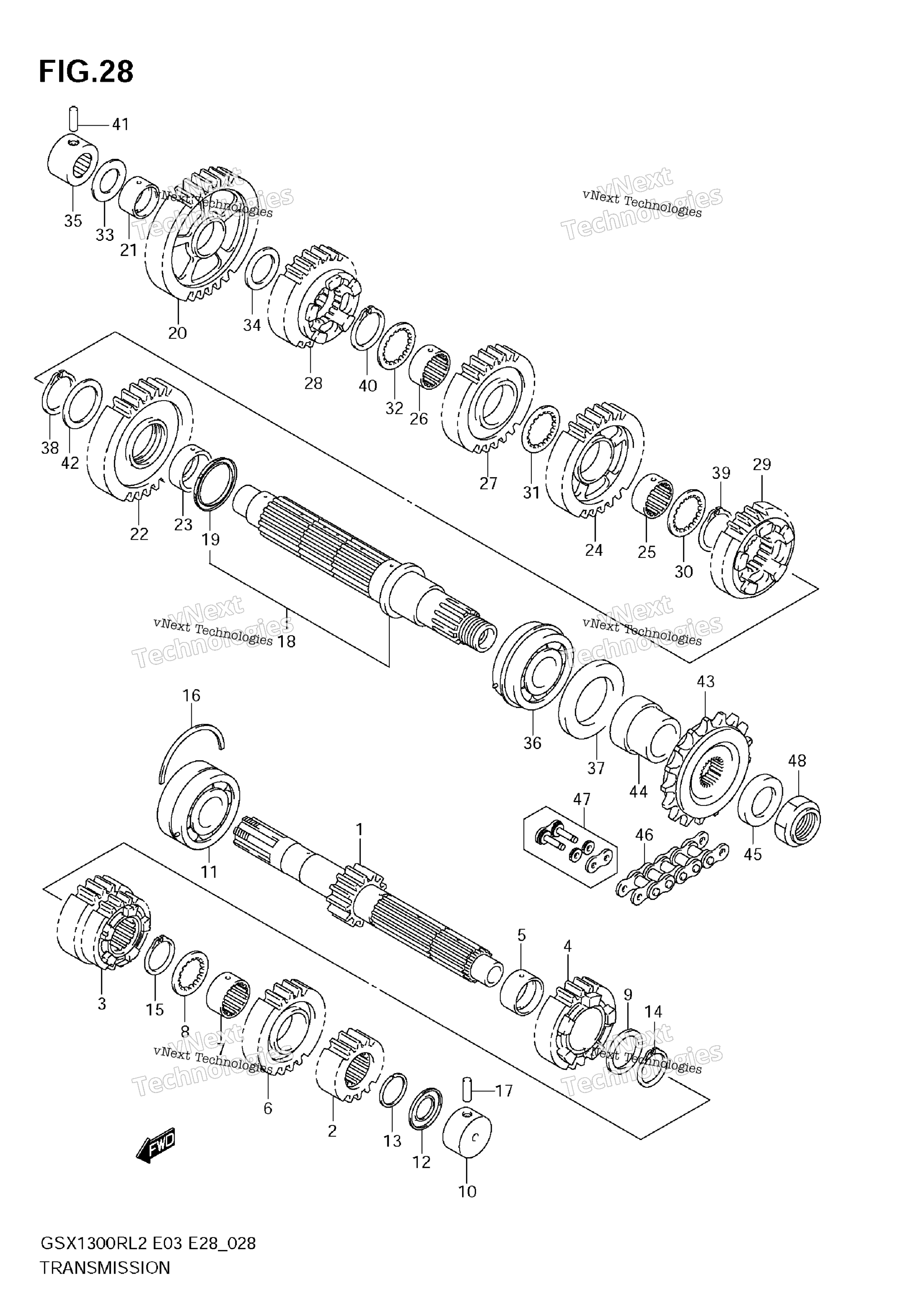

Схема трансмиссии для GSX1300RL2
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:13) art. 24120-24F00-000
По запросу
2
GEAR,2ND DRIVE (NT:16) art. 24221-15H00-000
По запросу
3
GEAR, 3RD & 4TH DRIVE (NT:19/21) art. 24231-15H00-000
По запросу
4
GEAR,5TH DRIVE (NT:22) art. 24251-15H01-000
По запросу
5
BUSH, 5TH DRIVE GEAR art. 24252-24F10-000
По запросу
6
GEAR, 6TH DRIVE (NT:23) art. 24261-15H00-000
По запросу
7
Втулка Suzuki art. 24262-24F10-000
от 2 615 ₽
8
LOCK WASHER (27X36X2.5) art. 09167-27003-000
По запросу
9
SHIM (27X36X2.5) art. 09181-27014-000
По запросу
10
BEARING (20X34X17.5) LH art. 09263-20085-000
По запросу
11
BEARING (25X62X25.4) RH art. 09267-25012-000
По запросу
12
SEAL,OIL (20X31.2X2.7) art. 09285-20006-000
По запросу
13
CIRCLIP art. 09380-27004-000
По запросу
14
CIRCLIP art. 09380-27006-000
По запросу
15
CIRCLIP art. 09380-27006-000
По запросу
16
C-RING RH art. 09390-62012-000
По запросу
17
PIN LH art. 04221-07209-000
По запросу
18
SHAFT, DRIVE art. 24130-15H00-000
По запросу
19
RING, DRIVE SHAFT FRICTION art. 24136-48G01-000
По запросу
20
GEAR, 1ST DRIVEN (NT:34) art. 24311-15H00-000
По запросу
21
BUSH, 1ST DRIVEN GEAR art. 24312-24F10-000
По запросу
22
GEAR,2ND DRIVEN (NT:31) art. 24321-15H00-000
По запросу
23
BUSH, 2ND DRIVEN GEAR art. 24322-48G00-000
По запросу
24
GEAR,3RD DRIVEN (NT:29) art. 24331-15H00-000
По запросу
25
BUSH, 3RD DRIVEN GEAR art. 24332-24F10-000
По запросу
26
BUSH, 4TH DRIVEN GEAR art. 24332-24F10-000
По запросу
27
GEAR,4TH DRIVEN (NT:27) art. 24341-15H00-000
По запросу
28
GEAR, 5TH DRIVEN (NT:25) art. 24351-15H01-000
По запросу
29
GEAR,6TH DRIVEN (NT:24) art. 24361-15H00-000
По запросу
30
LOCK WASHER art. 09167-30008-000
По запросу
31
LOCK WASHER art. 09167-30008-000
По запросу
32
LOCK WASHER art. 09167-30008-000
По запросу
33
SHIM (20X34X1) art. 09181-20251-000
По запросу
34
SHIM (24X34X1) art. 09181-24005-000
По запросу
35
BEARING (20X34X20) RH art. 09263-20040-000
По запросу
36
BEARING (30X62X23.8) LH art. 09267-30011-000
По запросу
37
Сальник 42X62X7 Suzuki art. 09283-42018-000
от 4 242 ₽
38
CIRCLIP art. 09380-30009-000
По запросу
39
CIRCLIP art. 09380-30009-000
По запросу
40
CIRCLIP art. 09380-30009-000
По запросу
41
PIN art. 04221-07209-000
По запросу
42
WASHER art. 08211-30405-000
По запросу
43
SPROCKET, ENGINE (NT:18) art. 27510-15H00-000
По запросу
44
SPACER,ENGINE SPROCKET NO.1 art. 27531-15H00-000
По запросу
45
SPACER,ENGINE SPROCKET NO.2 ( art. 27532-15H00-000
По запросу
46
CHAIN ASSY, DRIVE (RK GB50GSVZ4) L:118->114 art. 27600-24F60-118
По запросу
47
JOINT SET, DRIVEN OPT art. 27620-24F60-000
По запросу
48
NUT art. 09159-22008-000
По запросу
