модель 2017 года
- Модель GSX-S1000FA
- Код модели GSX-S1000FAL7

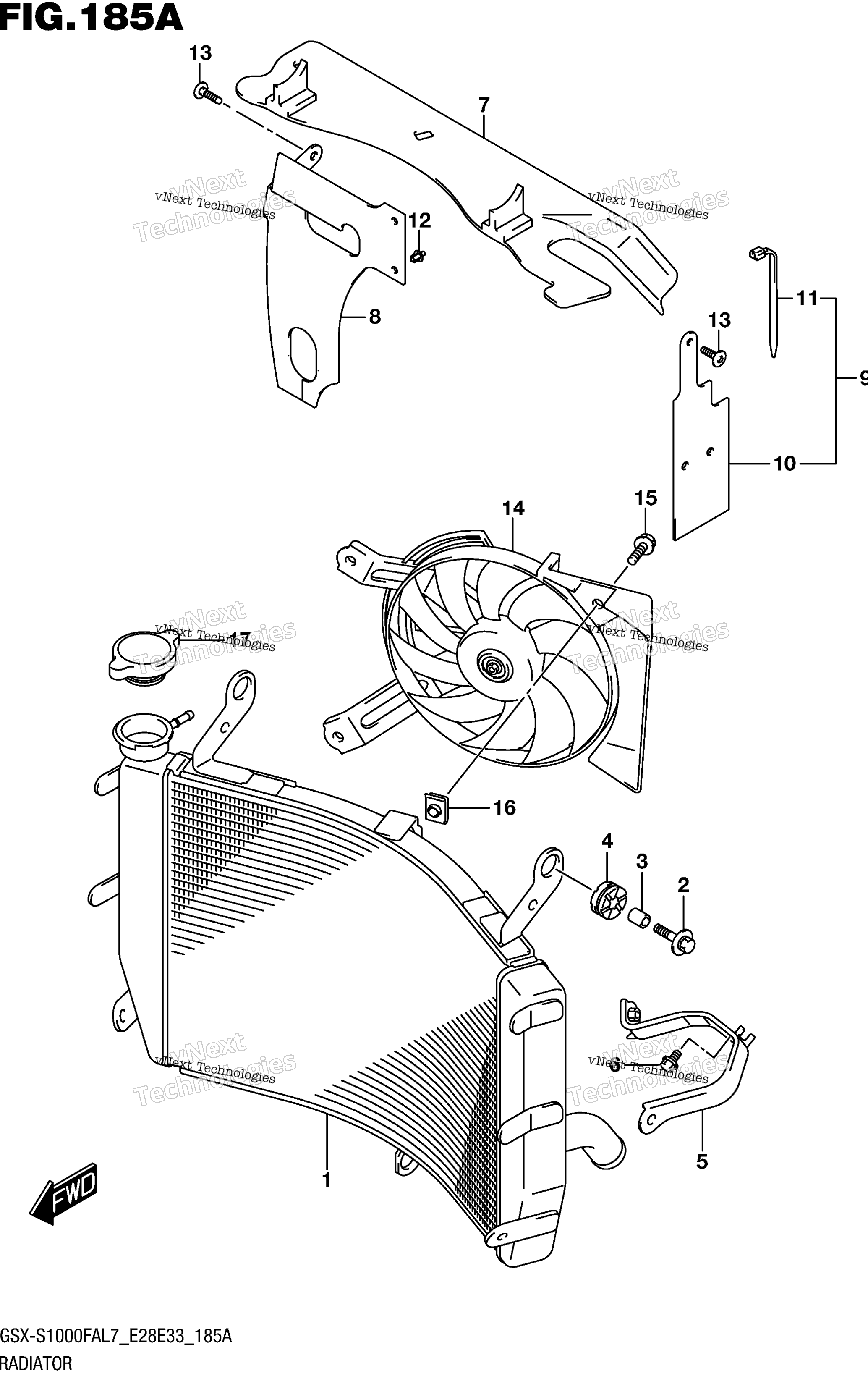

Схема радиатора для GSX-S1000FAL7
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR ASSY, WATER art. 17710-04K10-000
По запросу
2
BOLT (6X25) art. 09118-06097-000
По запросу
3
SPACER (6.5X10X12) art. 09180-06290-000
По запросу
4
CUSHION art. 09320-10051-000
По запросу
5
BRACKET,RADIATOR LOWER art. 17760-04K00-000
По запросу
6
Болт Suzuki art. 01550-0612A-000
По запросу
7
SHIELD,RADIATOR HEAT art. 17771-04K00-000
По запросу
8
.SHIELD, HEAT RH art. 17772-04K00-000
По запросу
9
SHIELD ASSY,RADIATOR HEAT LH art. 17770-04K00-000
По запросу
10
.SHIELD,HEAT LH art. 17773-04K00-000
По запросу
11
.CLAMP (L:190) art. 09407-19401-000
По запросу
12
Клипса Suzuki art. 09409-06314-5PK
от 326 ₽
13
CLIP art. 09409-06315-000
По запросу
14
FAN ASSY,RADIATOR art. 17800-48K00-000
По запросу
15
BOLT,FAN ASSY art. 17711-14G00-000
По запросу
16
.NUT,RADIATOR FAN art. 17802-14F00-000
По запросу
17
Крышка радиатора 17730-14G00 art. 17730-14G00-000
По запросу
