модель 2017 года
- Модель GSX-S1000FA
- Код модели GSX-S1000FAL7

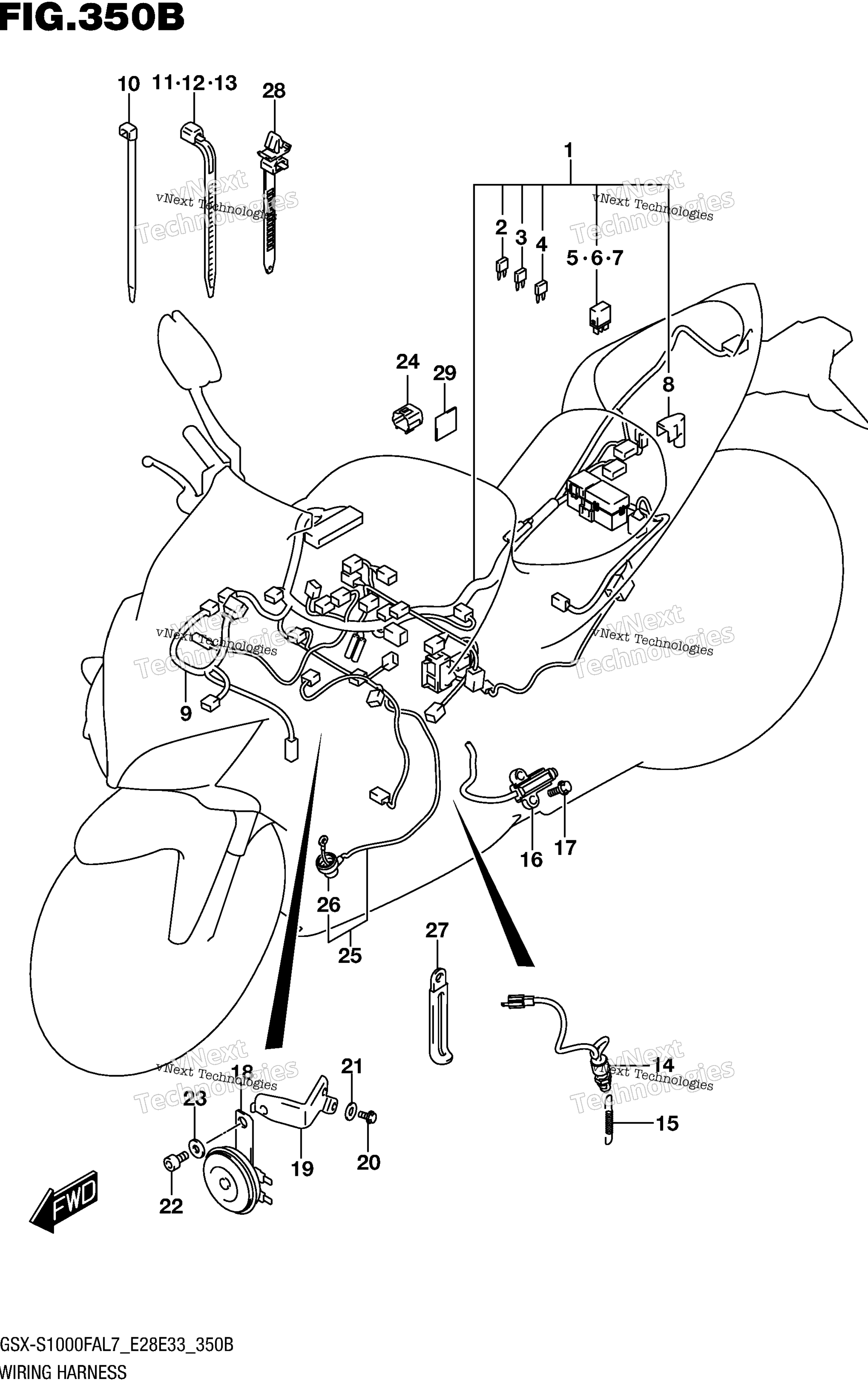

Схема жгута проводов (Gsx-S1000fal7 E33) для GSX-S1000FAL7
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING art. 36610-04KM0-000
По запросу
2
.FUSE (10A) art. 09481-10504-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15504-000
По запросу
4
.FUSE (20A) art. 09481-20504-000
По запросу
5
.RELAY ASSY FOR FUEL PUMP art. 38860-76F01-000
По запросу
6
.RELAY ASSY FOR FAN MOTOR art. 38860-76F01-000
По запросу
7
.RELAY ASSY FOR SIDE STAND art. 38860-76F01-000
По запросу
8
.CAP,BATTERY PLUS TERMINAL art. 33624-04K00-000
По запросу
9
HARNESS,WIRING NO.2 art. 36620-04K01-000
По запросу
10
CLAMP (L:145) art. 09407-14407-000
По запросу
11
CLAMP (L:165) art. 09407-18402-000
По запросу
12
CLAMP (L:190) art. 09407-19401-000
По запросу
13
CLAMP (L:125) art. 09407-14403-000
По запросу
14
SWITCH ASSY, STOP LAMP art. 37740-31D00-000
По запросу
15
SPRING art. 09443-06054-000
По запросу
16
SWITCH ASSY, SIDE STAND art. 37840-35F01-000
По запросу
17
Болт Suzuki art. 01550-0620A-000
от 326 ₽
18
HORN ASSY art. 38500-48G21-000
По запросу
19
PLATE, HORN art. 38590-04K10-000
По запросу
20
BOLT art. 01500-0616A-000
По запросу
21
WASHER (6.5X18X1.6) art. 09160-06109-000
По запросу
22
BOLT art. 07130-0812A-000
По запросу
23
WASHER (8.5X22X2) art. 09160-08127-000
По запросу
24
CAP, TS art. 36654-06J20-000
По запросу
25
WIRE, OIL PRESSURE SWITCH LEA art. 36851-44G01-000
По запросу
26
.CAP, OIL PRESSURE SWITCH art. 36618-31J00-000
По запросу
27
CLAMP (L:45) art. 09404-06429-000
По запросу
28
CLAMP (L:90) art. 09407-11402-000
По запросу
29
CUSHION, WIRING HARNESS art. 92213-33G00-000
По запросу
